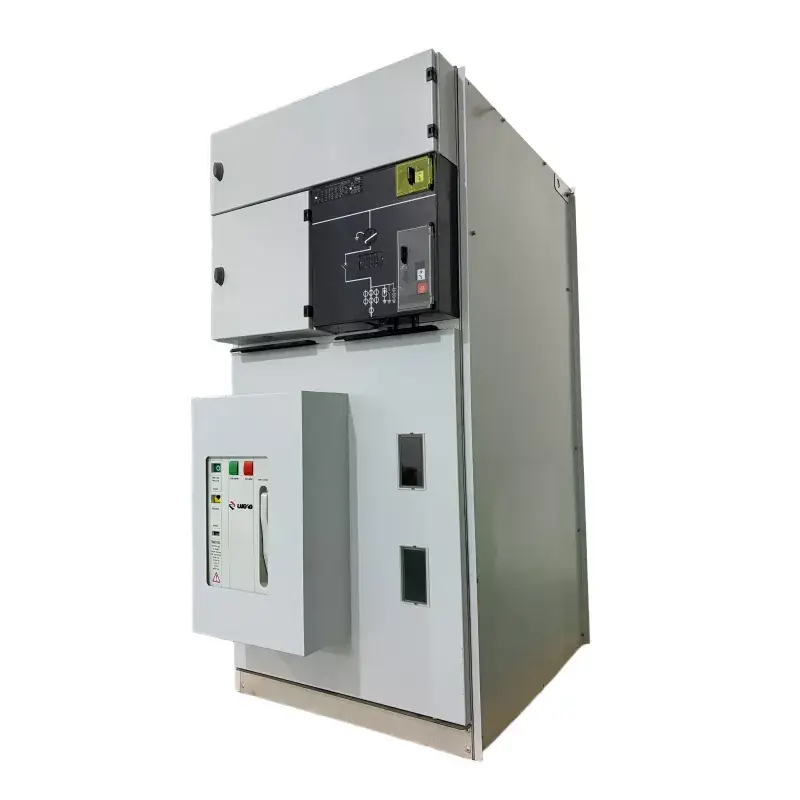

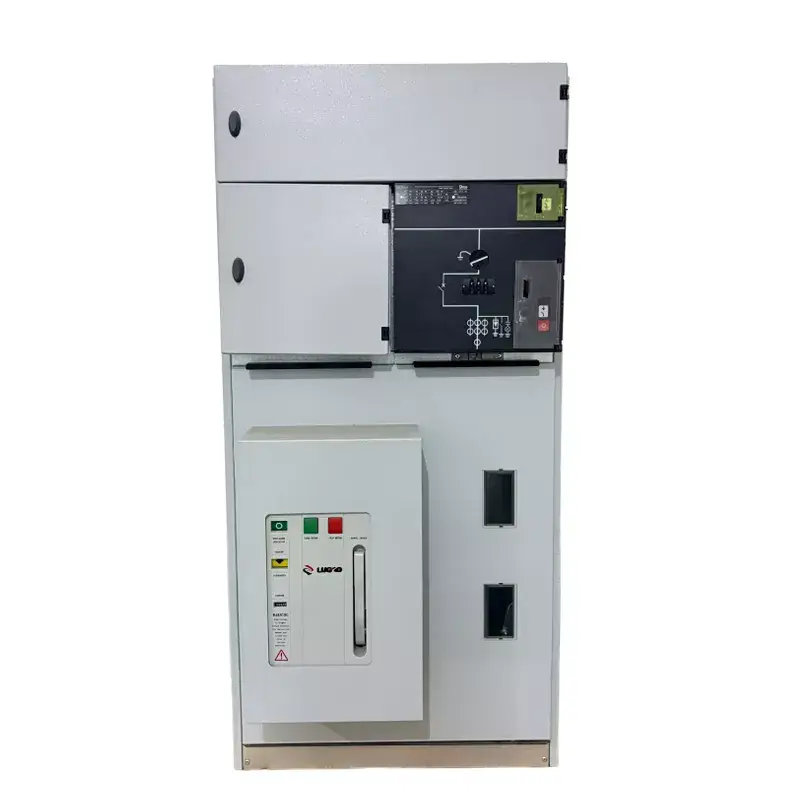

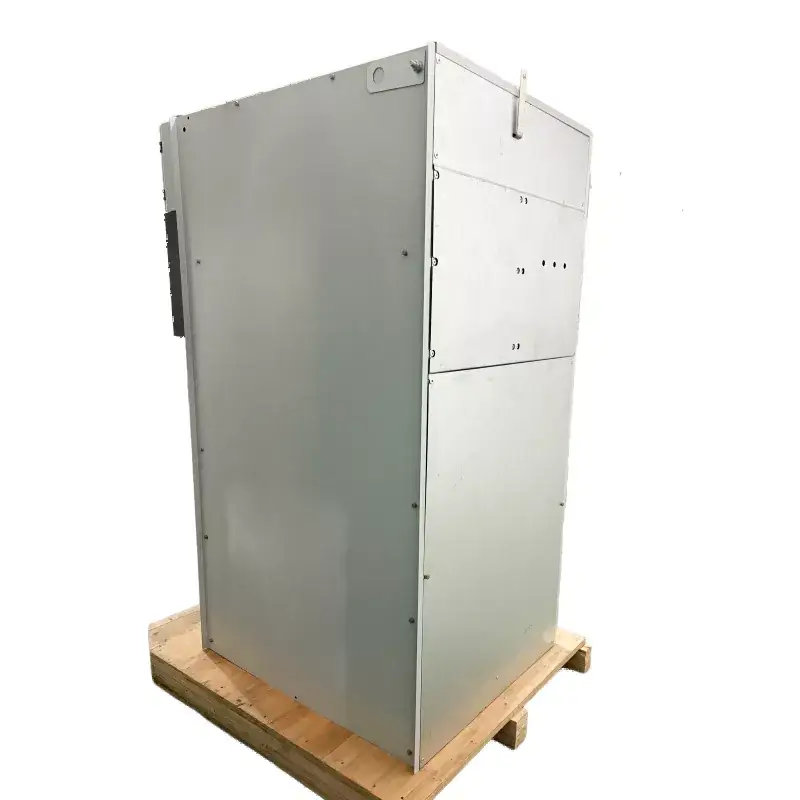

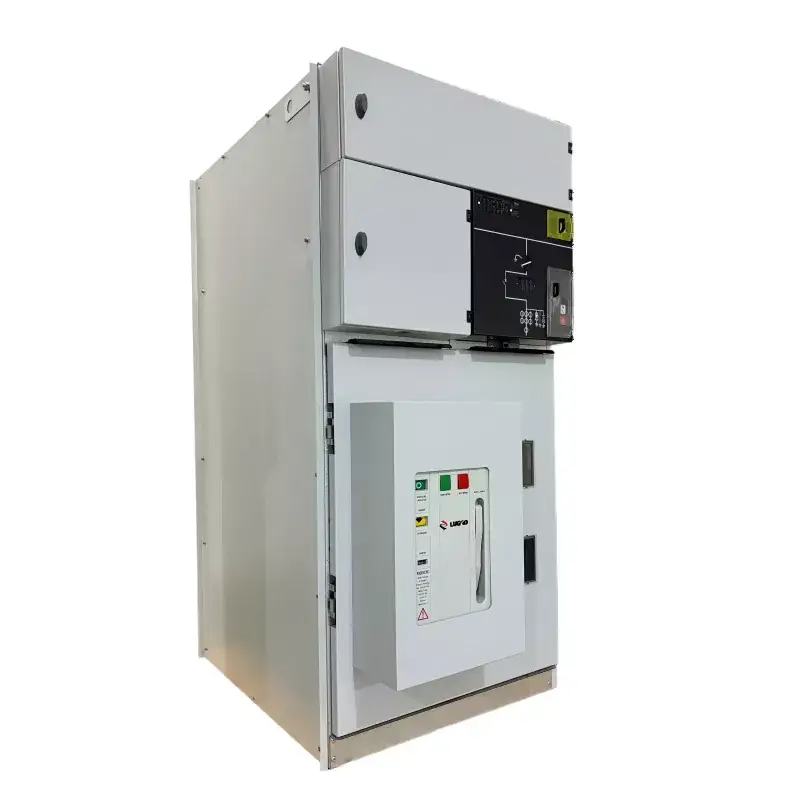

SM6 Indoor Gas Insulated Ring Main Unit Switchgear Panel na may VCB

Ang LGSM6 Indoor Gas Insulated Ring Main Unit Switchgear Panel na may VCB ay isang ring main unit na gumagamit ng hangin bilang insulating medium at nilagyan ng high-performance vacuum circuit breaker (VCB). Ang mga na-rate na boltahe ay sumasaklaw sa 10kV, 12kV, at 24kV. Dahil gumagamit ito ng hangin bilang insulating medium, hindi na kailangan para sa pagsubaybay sa gas o paggamot sa pagbawi. Ito ay malawakang ginagamit sa iba't ibang mga sitwasyon tulad ng pang-industriya at pagmimina na mga negosyo, residential power distribution, at wind at solar power distribution rooms. Ang mga taunang benta ay lumampas sa 3,000 mga yunit, at ang mga pangunahing solusyon ay pinananatiling nasa stock upang matiyak ang mabilis na paghahatid.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang LGSM6 Indoor Gas Insulated Ring Main Unit Switchgear Panel na may VCB ay isang ganap na nakapaloob na ring main unit na gumagamit ng SF6 gas bilang pangunahing insulating medium. Ang pangunahing tampok nito ay ang pagsasama ng isang vacuum circuit breaker (VCB) sa loob ng isang selyadong gas chamber. Pinapanatili nito ang mga bentahe ng switchgear na may gas-insulated, tulad ng maliit na sukat at walang maintenance na operasyon, habang nagtataglay din ng mataas na kapasidad sa pagsira at pagiging angkop para sa madalas na operasyon ng mga vacuum circuit breaker. Samakatuwid, ito ay lubos na angkop para sa mga aplikasyon sa mga pang-industriya at pagmimina, pamamahagi ng kuryente sa tirahan, pagbuo ng hangin at solar power, at iba't ibang mga substation. Bilang isang propesyonal na tagagawa ng GIS RMU, ang solusyon sa switchgear ng Lugao ay ganap na sumusunod sa mga internasyonal na pamantayan tulad ng IEC, ISO, at CE, na tinitiyak ang pandaigdigang pagkilala at maaasahang operasyon sa iba't ibang sitwasyon ng pamamahagi ng kuryente.

Pangunahing teknikal na mga parameter

Hindi.	item		Yunit	Mga Parameter
1	Na-rate na Boltahe		kV	12	24	36	40.5
2	Na-rate na Kasalukuyan		A	630/1250
3	Na-rate na Dalas		Hz	50/60
4	1-Minutong Power Frequency Makatiis sa Boltahe	Kabuuang Halaga	kV	42	55	80	95
		Break Point		48	65	95	110
5	Ang Lightning Impulse ay Nakatiis sa Boltahe	Kabuuang Halaga	kV	75	125/150	170	95
		Break Point		85	150/160	185	215
6	Na-rate na Short-Time Withstand Current	Pangunahing Circuit	kA	25/2s
		Grounding Circuit		25/2s
7	Rated Peak Makatiis sa Kasalukuyan		kA	63			50
8	Rated Transfer Kasalukuyang		A	1300~1700
9	Rated Load Closing Breaking Current		A	630
10	Na-rate na Cable Charging Breaking Current		A	50/10
11	Unloaded Transformer Breaking Current		A	20
12	Cable Charging Ground Fault Breaking Current		A	100			80
13	Na-rate na Short-Circuit Breaking Current		kA	20
14	Rated Short-Circuit Closing Current		kA	63			50
15	Klase ng Proteksyon			IP3X
16	Mag-load ng Switch Life		Oras	5000
17	Grounding Switch Life		Oras	5000

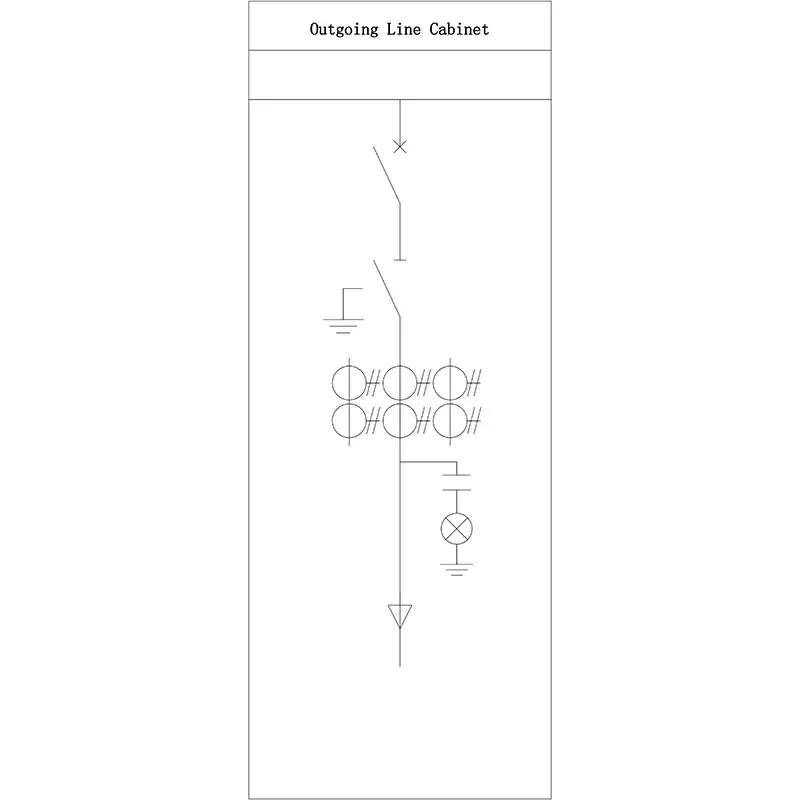

Karaniwang Diagram ng Scheme：

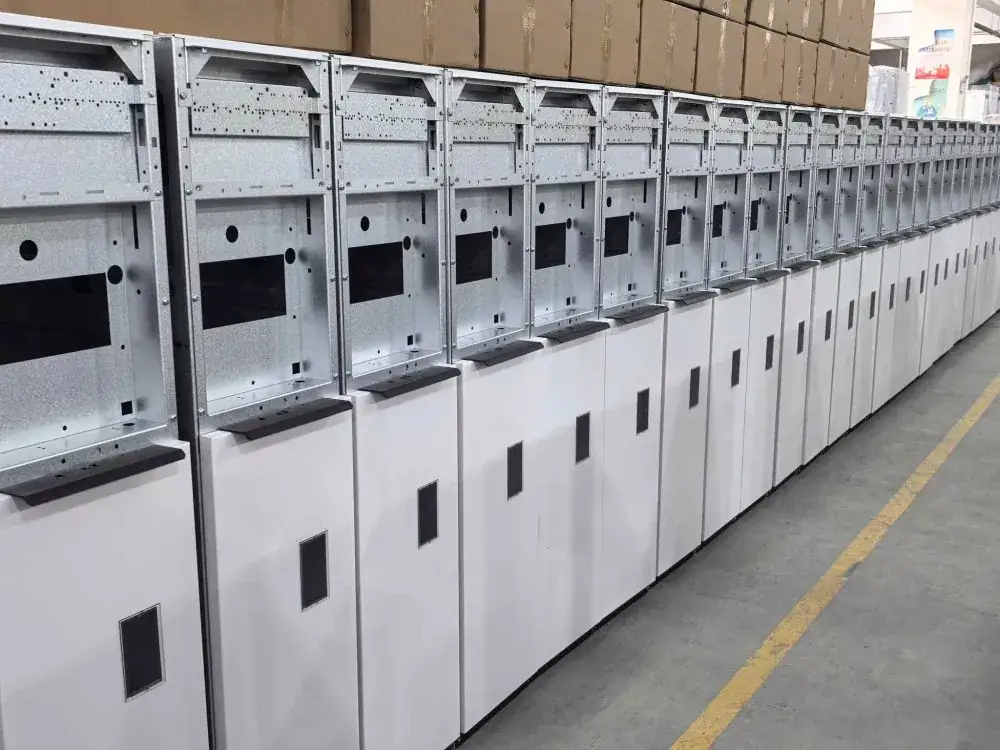

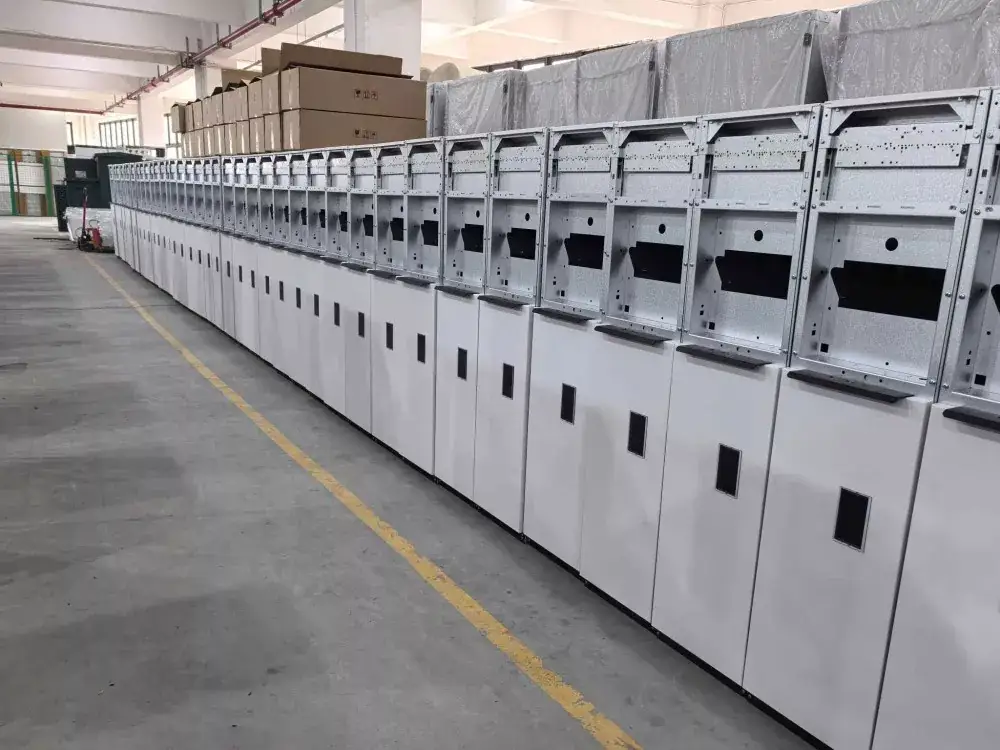

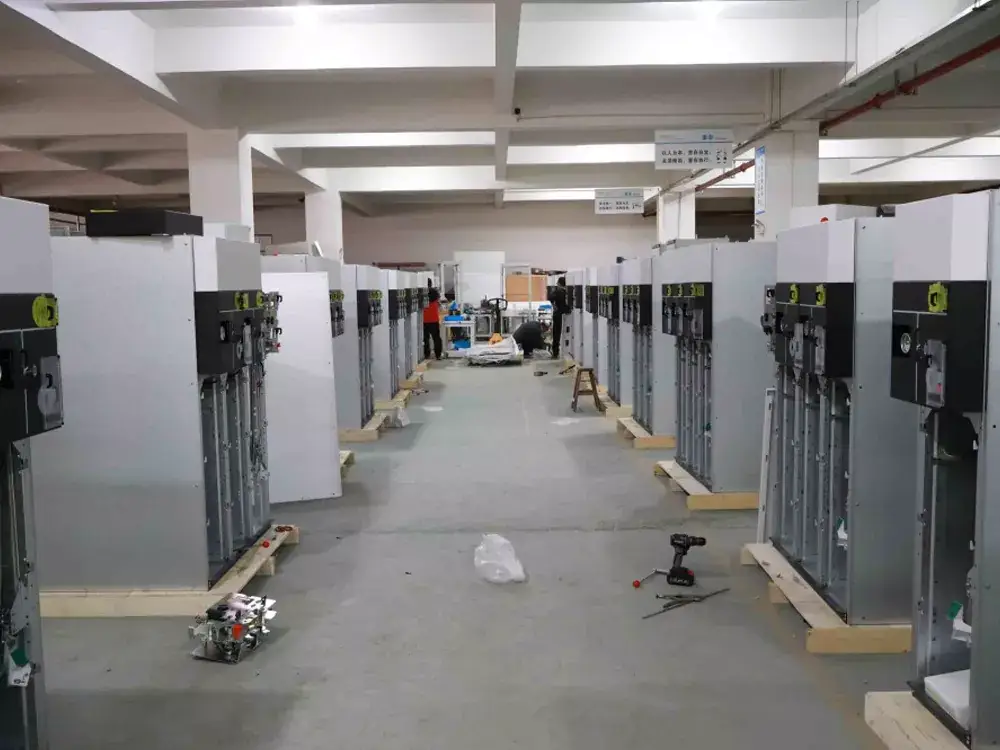

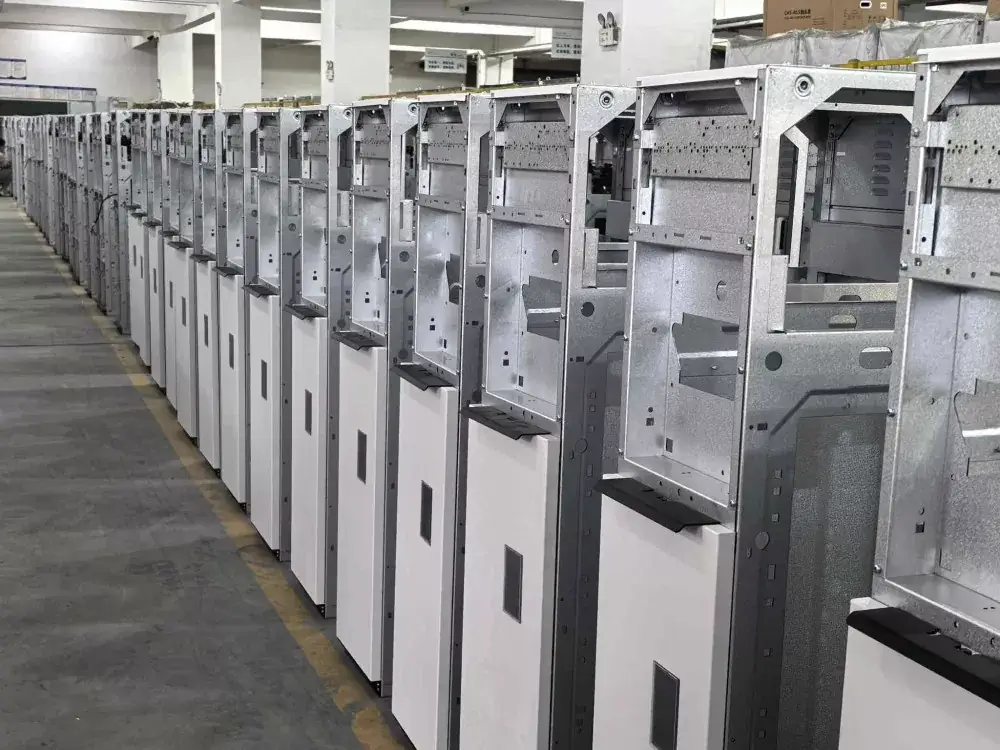

Pamamaril sa pabrika:

Mga pangunahing tampok ng teknolohiya:

1. Ginagamit ang LGSM6 Indoor Gas Insulated Ring Main Unit Switchgear Panel na may VCB, na nag-aalis ng arcing sa pangunahing circuit at may mahabang buhay ng kuryente. Ang buong vacuum circuit breaker ay selyadong sa isang hindi kinakalawang na asero gas chamber na puno ng SF6 gas, ganap na ihiwalay ito mula sa panlabas na kapaligiran at pagpapabuti ng pagkakabukod ng pagiging maaasahan.

2. Lahat ng high-voltage na live na bahagi, tulad ng mga busbar, disconnect switch, vacuum circuit breaker, at kasalukuyang mga transformer, ay selyado sa loob ng gas chamber, na hindi nangangailangan ng maintenance para sa kanilang buong buhay at walang paglilinis ng mga bahagi ng insulation.

3. Ang compact size nito ay makakatipid nang malaki sa floor space ng power distribution room, na ginagawa itong partikular na angkop para sa mga prefabricated na substation o proyekto na may limitadong espasyo.

4. Nagtatampok ito ng limang-patunay na mechanical interlock upang maiwasan ang maling operasyon. Ang air box ay nilagyan ng directional pressure relief channel upang matiyak ang kaligtasan sa pagpapatakbo.

5. Naglalaan ito ng mga interface para sa pagpapatakbo ng kuryente at automation upang matugunan ang mga kinakailangan ng mga smart distribution network.

Mga sitwasyon ng aplikasyon:

Sektor ng Industriyal: Pamamahagi ng kuryente sa pabrika, pagmimina

Sektor ng Konstruksyon: Mga komersyal na complex, matataas na gusali, mga pamayanang tirahan

Bagong Enerhiya: Wind power generation, photovoltaic power stations

Imprastraktura: Mga paliparan, mga subway

Supply at Serbisyo

Imbentaryo at Paghahatid: Nagpapanatili kami ng malaking imbentaryo; ang mga regular na order ay ipinapadala sa loob ng humigit-kumulang 10 araw.

Serbisyong Pagkatapos ng Pagbebenta: Nagbibigay kami ng 24 na oras na pagtugon at suporta sa on-site na patnubay at pagkomisyon.

Mga customized na serbisyo: Maaari kaming magbigay ng mga solusyon para sa hindi karaniwang LGSM6 Indoor Gas Insulated Ring Main Unit Switchgear Panel na may VCB ayon sa mga pangangailangan ng customer, tulad ng mga espesyal na antas ng boltahe, pangalawang scheme ng proteksyon, at parallel na koneksyon sa cabinet.
