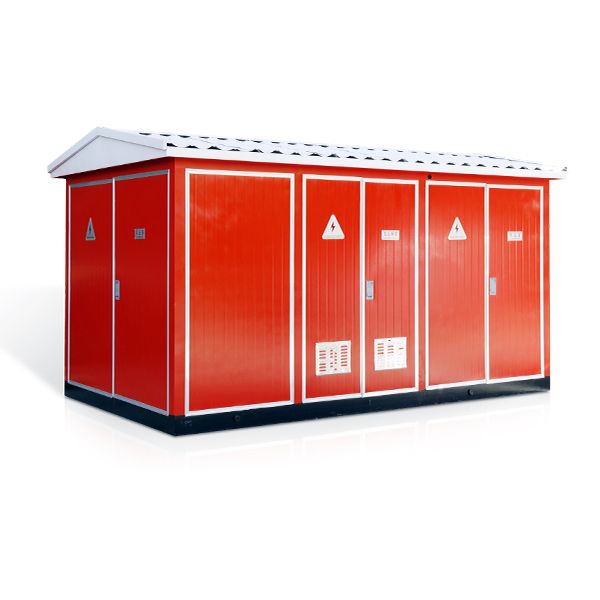

24KV(20KV) Smart/Compact Box Substation

Ang LiuGao ay nakatayo bilang isang dedikadong 24KV(20KV) na tagagawa ng Smart/Compact Box Substation, XBZ2 intelligent/XBJ2 compact box-type substation na 24kV (20kV), pagkatapos nito ay tinukoy bilang box-type substation, ay gumagamit ng mga pakinabang ng dayuhang box-type substation . Isinasama nito ang mga bagong diskarte, advanced na mga bahagi ng elektrikal, at HVILV automated na teknolohiya upang matugunan ang mga kinakailangan ng state grid automation at electric power standards. Ang substation ay naka-configure bilang isang kahon o maraming kahon na pinagsama-sama sa HV switchgear, distribution transformer, LV switchgear, electric energy metering equipment, at power compensation equipment. Ang mga matalinong module ay naka-install sa parehong HV at LV sides para makamit ang automation sa distribution grid, na nagpapagana ng remote control, sensing, signaling, regulate, at upper-computer system management. Ang kagamitang ito ay angkop para sa iba't ibang lokasyon, kabilang ang mga matataas na gusali sa lunsod, mga bahay na tirahan, mga negosyong pang-industriya at pagmimina, mga konstruksyon sa munisipyo, at mga pansamantalang proyekto sa pagtatayo. Nag-aalok ito ng mga pakinabang tulad ng malakas na pagiging maaasahan, compact footprint, mababang pamumuhunan, madaling pagpapanatili, maaasahang operasyon, aesthetic na hitsura, mahabang buhay ng serbisyo, at walang putol na pagsasama sa kapaligiran.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Liugao ay 24KV(20KV) na supplier ng Smart/Compact Box Substation. Ang box shell ay maingat na idinisenyo, kumukuha ng inspirasyon mula sa advanced na dayuhang teknolohiya, at ipinagmamalaki ang mga katangian tulad ng katatagan, pagkakabukod ng init, bentilasyon, matatag na pagganap, paglaban sa kaagnasan, pag-iwas sa alikabok, hindi tinatablan ng tubig, maliit na proteksyon ng hayop, at isang aesthetically kasiya-siya hitsura. Available ang iba't ibang shell materials, kabilang ang steel plate, composite plate, stainless steel plate, cement plate, at iba pa.

Ang mataas na boltahe na silid ay tumanggap ng mataas na boltahe na switchgear tulad ng XGN15, HXGN17, o KYN28A, na nagpapadali sa mataas na boltahe na mga papasok na linya, mataas na boltahe na pagsukat, at mataas na boltahe na papalabas na mga linya. Iba't ibang power supply mode, gaya ng ring network power supply, terminal power supply, at dual power supply, ay maaaring isaayos sa high-voltage side. Bukod pa rito, maaaring i-install ang mga elemento ng high-voltage na pagsukat upang matupad ang mga kinakailangan sa pagsukat. Ang pangunahing switch ay karaniwang gumagamit ng isang load switch o vacuum circuit breaker, na nagtatampok ng isang compact at maayos na disenyo na may anti-misoperation functionality.

Ang mababang boltahe na silid ay naglalaman ng mababang boltahe na switchgear tulad ng GGD, GCS, o MNS, na namamahala sa mababang boltahe na mga papasok na linya, reaktibong kompensasyon, at mababang boltahe na papalabas na mga linya. Ang mababang boltahe na bahagi ay gumagamit ng isang panel-type o cabinet-mounted na istraktura upang lumikha ng nais na pamamaraan ng supply ng kuryente para sa mga gumagamit, na tumutugon sa mga function tulad ng pamamahagi ng kuryente, pamamahagi ng ilaw, reaktibong kompensasyon, at pagsukat ng kuryente. Ang pangunahing switch ay madalas na gumagamit ng isang unibersal na circuit breaker o intelligent na circuit breaker, na nag-aalok ng flexibility sa pag-install at kadalian ng operasyon.

Ang silid ng transpormer ay nagbibigay-daan para sa paggamit ng mga ganap na selyadong mga transformer na nakalubog sa langis o mga transformer na may tuyo na uri. Kasama sa mga opsyon para sa oil-immersed transformer ang S9, S11, S13, o SH15, habang ang mga dry-type na transformer ay maaaring kabilang ang SCB10, SCB11, SGB10, o SCBH15. Maaaring i-configure ng mga customer ang setup ayon sa kanilang mga partikular na pangangailangan, na nagbibigay ng higit na pagpili at flexibility.

Nagtatampok ang box cover ng double-layer na istraktura na may foam plastic na pumupuno sa interlayer, na nag-aalok ng mahusay na heat insulation. Ang silid ng transpormer ay nilagyan ng anti-condensation at awtomatikong pagsubaybay sa pagkontrol ng temperatura, kasama ang mga heating at cooling device. Madiskarteng inilalagay ang mga dust-proof na device sa door sheet at louvers sa labas ng side plate.

24KV(20KV) Smart/Compact Box Substation Operating Environment

1. Altitude: ≤1000m

2. Temperatura sa paligid: +40 ℃ hanggang – 25 ℃

3. Relative humidity: Pang-araw-araw na average ≤95%, buwanang average ≤90%

4. Abnormal na matinding vibration o impact

5. Kapaligiran para sa pag-install: Sa labas, walang panganib sa sunog o pagsabog, walang kinakaing unti-unti na gas o alikabok, walang matalas na epekto.
