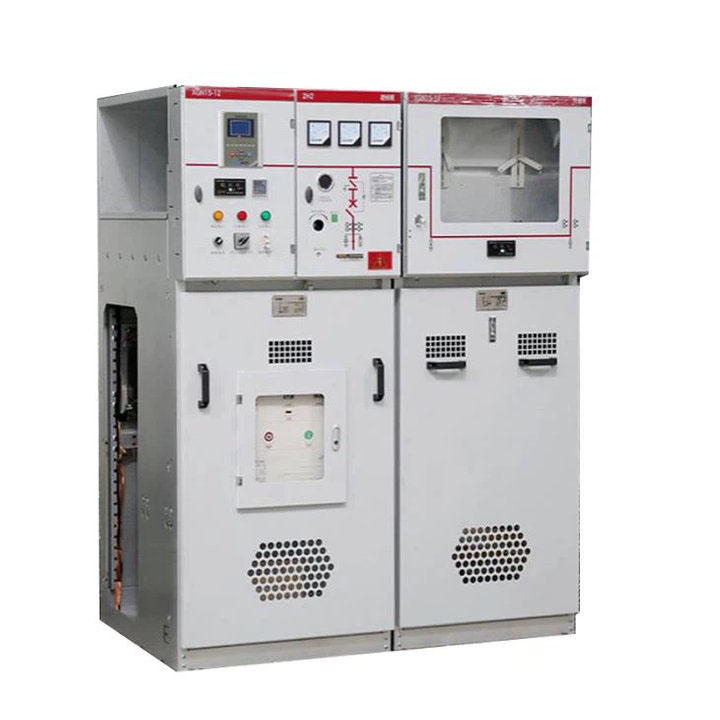

11KV medium boltahe MV air insulated switchgear

Ang Lugao ay nakatayo bilang isang nangungunang mataas na boltahe na tagagawa ng switchgear, na nagpapakilala sa makabagong 11KV medium boltahe MV air insulated switchgear (uri ng VCB). Ang state-of-the-art metal-enclosed switchgear na ito ay nagsasama ng isang vacuum switch para sa mahusay na pag-iwas sa arko at gumagamit ng hangin bilang pagkakabukod, ginagawa itong isang perpektong akma para sa automation ng pamamahagi. Tinitiyak ng compact na disenyo ang kahusayan sa pagpapatakbo, habang ang mga napapalawak na tampok na ito ay nagsisilbi sa umuusbong na mga pangangailangan.Trust Lugao para sa mga solusyon sa pagputol sa mataas na boltahe switchgear, na idinisenyo upang matugunan ang umuusbong na mga kahilingan ng mga modernong aplikasyon.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Lugao ay nakatayo bilang isang nangungunang 11KV medium boltahe MV air insulated switchgear supplier, na nagbibigay ng pinakabagong henerasyon na XGN15-12 air-insulated switchgear (uri ng VCB). Ang advanced na metal-enclosed switchgear na ito ay gumagamit ng isang vacuum switch para sa mahusay na pag-iwas sa arko at gumagamit ng hangin bilang pagkakabukod, na ginagawang perpekto para sa automation ng pamamahagi. Tiwala Lugao para sa mga solusyon sa paggupit sa daluyan ng boltahe switchgear, na idinisenyo upang mapahusay ang kahusayan at pagiging maaasahan sa mga sistema ng pamamahagi.Noteworthy para sa simpleng istraktura nito, nababaluktot na operasyon, maaasahang interlocking, at maginhawang pag-install, ang switchgear na ito ay nagbibigay ng mga teknikal na solusyon na naaayon sa magkakaibang mga aplikasyon at mga kinakailangan ng gumagamit. Ang pagsasama ng boltahe at kasalukuyang teknolohiya ng sensing, mga bagong aparato ng proteksyon ng relay, at advanced na pagganap ng teknikal, natutugunan nito ang mahigpit na mga kinakailangan sa pagpapatakbo ng mga lugar tulad ng mga ospital at paliparan. Tinitiyak ng kakayahang umangkop nito na maaari itong ganap na matugunan ang mga umuusbong na pangangailangan ng merkado.

Ang pangunahing switch sa XGN15-12 (uri ng VCB) ay gumagamit ng VS1-12 Series VCB, ABB VD4-12 Series VCB, o Schneider EV12 Series VCB. Ang vacuum circuit breaker ay higit sa pagsira ng mga short-circuit mataas na alon at na-rate na mga alon ng pag-load. Kapag nakaayos sa mga kaugnay na sangkap, pinapayagan nito ang proteksyon ng mga linya at iba't ibang mga naglo -load, nakamit ang pumipili na pagkilos sa pagitan ng mga antas ng linya ng supply ng kuryente, at pinapahusay ang mga function ng control at proteksyon ng system, na sa huli ay pagpapabuti ng kalidad ng supply ng kuryente.

11KV medium boltahe MV air insulated switchgear operating environment

1. Nakapaligid na temperatura: -10c- -+40c

2. Ambient Temperatura: Pang -araw -araw na average na kamag -anak na kahalumigmigan na 95% at sa ibaba:

Buwanang average na kamag -anak na kahalumigmigan na 90% at sa ibaba:

3. Ang maximum na taas ng site ng pag -install ng kagamitan: 1000m

4. Ang seismic cracking degree ay hindi lalampas sa 8 degree.

5. Mga Lugar na Walang Malubhang Polusyon, Kemikal na Koro at Malubhang Vibration.

11KV medium boltahe MV air insulated switchgear katangian

Ang XGN Gas Insulated Ring Main Unit ay sumunod sa parehong pambansang pamantayang GB3906--91 at ang internasyonal na pamantayang elektrikal na IEC298, na nagtatampok ng isang matatag na function na "limang-proof" na interlocking. Ang pangunahing switch ng switch cabinet ay isinasama ang Zn28A-12 Series vacuum circuit breaker, na nagpapakita ng isang kumbinasyon ng makatuwirang istraktura, kaligtasan, pagiging maaasahan, madaling operasyon, at maginhawang pagpapanatili.

11KV Medium Voltage MV Air Insulated Switchgear Pagtukoy

Na -rate na boltahe	KV	3,6,10
Max na nagtatrabaho boltahe	KV	3.6,7.2,12
Na -rate na kasalukuyang	A	1000	1250 ~ 3000
Na -rate na Breaking Current (Epektibong Halaga)	Ang	20,25	31.5,40
Na -rate na paggawa ng kasalukuyang (rurok)	Ang	50,63	80,100
Na -rate ang rurok na may kinalaman sa kasalukuyang (rurok)	Ang	50,63	80,100
Na -rate ang rurok na may kinalaman sa kasalukuyang (epektibong halaga)	Ang	20,25	31.5,40
Oras ng katatagan ng thermal	S	4
Klase ng Proteksyon		IP3X
Sistema ng bus		Solong bus	Solong bus na may bypass
Mga pamamaraan ng pagpapatakbo		Electromagnetic (CD17)	Uri ng enerhiya sa pag-iimbak ng enerhiya (CT19)
Balangkas na dim.	mm	1100x1200x2650 (pamantayan)
Timbang	kg	Mga 1000 ~ 1300
