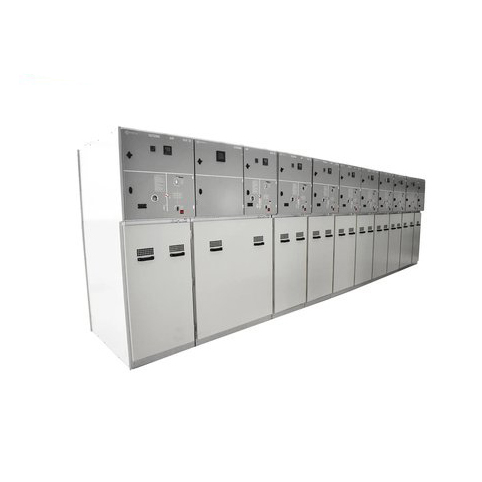

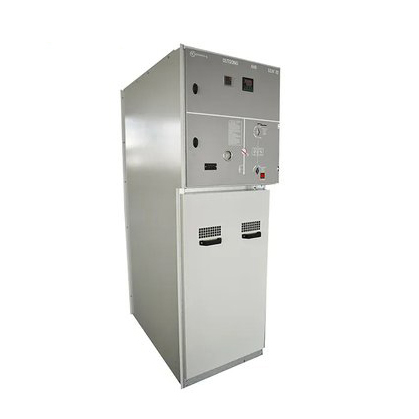

12KV Ring Main Unit Switchgear Panel

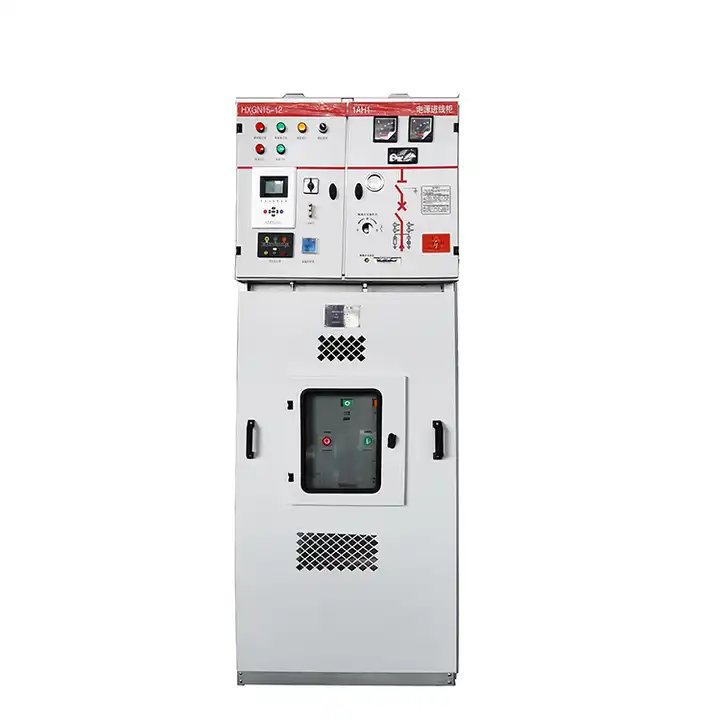

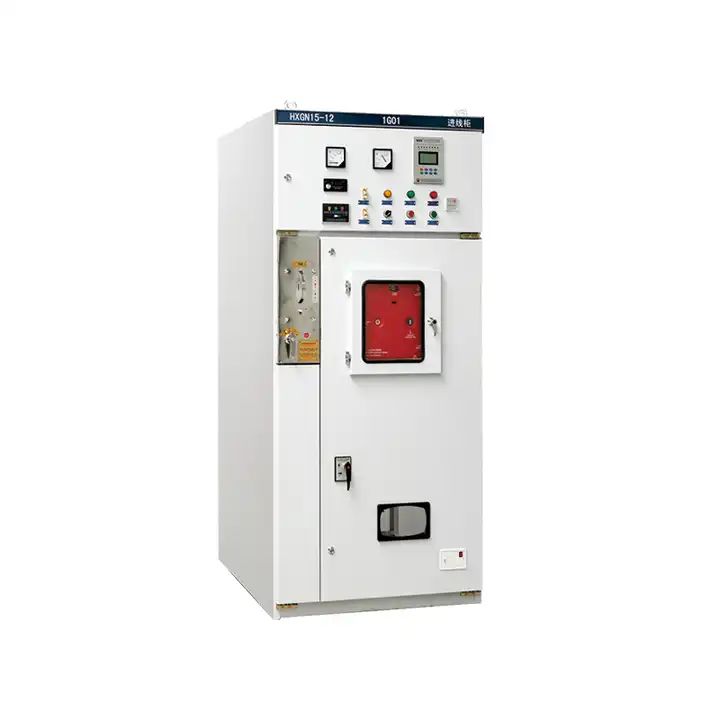

12KV Ring Main Unit Switchgear Panel na ginawa ni Liugao.Ang HXGN15-12 metal-clad ring main unit switchgear, ng matalinong uri, ay idinisenyo para sa aplikasyon sa isang three-phase AC system na may rated boltahe na 12kV, isang rate na frequency na 50Hz , at isang rated current na 630A. Ito ay nagsisilbi sa layunin ng ring network na supply ng kuryente at radiation terminal power supply, lalo na sa cable line sectionalizing at branch connection scenario. Ang switchgear ay nilagyan ng SF6 gas insulating multiloop power unit at isang feeder terminal device (FTU) na na-import mula sa Korea. Kapansin-pansin, nagtatampok ito ng mga advanced na function tulad ng remote signaling, telemetry, remote control, at fault current detection. Pangunahing ginagamit bilang distribution automation system, ito ay nagpapatunay na kapaki-pakinabang para sa mga sentro ng pag-load ng power supply ng lungsod at mga application ng cable supply.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Liugao, isang nangungunang supplier ng high voltage switchgear, Ang cabinet framework ay isang uri ng assembly, na nag-aalok ng katatagan, pagiging maaasahan, at maginhawang pagpupulong. Ito ay sapat na maraming nalalaman upang i-configure bilang isang ring net unit at sumusuporta sa iba't ibang mga mode ng koneksyon.

Compact sa laki, magaan, may maliit na bakas ng paa, at madaling i-install, ang pangunahing yunit ng singsing ay inuuna ang kahusayan at pagiging simple sa disenyo nito.

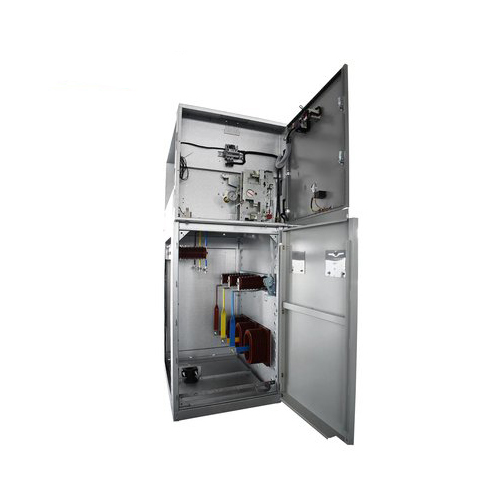

Nagtatampok ang unit ng hiwalay na barbar, switch, at control room, bawat isa ay pinananatili sa isang secure na estado. Parehong ang gabinete at ang mga bahagi nito ay meticulously grounded upang matiyak ang personal na kaligtasan ng mga operator at maintenance workers.

Ang ring main unit ay katugma sa FN12-12D at FN25-12D load switch, na nagbibigay ng flexibility at adaptability sa configuration nito.

Sa isang advanced at maaasahang mechanical interlock system, natutugunan ng unit ang mahigpit na pangangailangan ng five-anti protection, na tinitiyak ang pinahusay na kaligtasan at seguridad sa operasyon nito.

12KV Ring Main Unit Switchgear Panel Operating Environment

1. Temperatura ng hangin: Pinakamataas na temperatura: +40 ℃; Pinakamababang temperatura: -35 ℃

2. Halumigmig: Buwanang average na kahalumigmigan 95%; Araw-araw na average na kahalumigmigan 90%.

3. Altitude sa ibabaw ng antas ng dagat: Pinakamataas na altitude ng pag-install: 2500m

4. Ang nakapaligid na hangin ay hindi maliwanag na nadumhan ng kinakaing unti-unti at nasusunog na gas, singaw atbp.

5. Walang madalas na marahas na pag-iling.

12KV Ring Main Unit Switchgear Panel Mga Katangian

Ang enclosure, pinto, at upper chamber ng unit na ito ay sumasailalim sa masusing pagpoproseso ng spray, na tinitiyak ang proteksiyon at pare-parehong pagtatapos. Nagtatampok ang lahat ng cabinet ng pangunahing grounding busbar na nagpapadali ng malapit na koneksyon malapit sa cabinet. Ang mga bahagi ng metal, kabilang ang mga switch sa saligan at mga magkakaugnay na bahagi, ay maingat na naka-link sa grounding busbar. Ang mga koneksyon ng tansong tirintas ay ginagamit sa pagitan ng mga bahagi na konektado ng mga turnilyo upang matiyak ang pagpapatuloy.

Upang pamahalaan ang paglabas ng gas at maiwasan ang mga panloob na nasusunog na mga arko, isang pressure relief door ang nakaposisyon sa likod ng cabinet. Ang itaas na board ay ligtas na naayos na may mga turnilyo, na nagpapahintulot na madaling mabuksan mula sa labas para sa koneksyon ng bus. Ang silid sa itaas na mga auxiliary device ay nag-aalok ng kakayahang umangkop para sa pag-install ng mga terminal at iba pang mga bahagi. Sa pamamagitan ng pagtataas ng maliit na silid, ang proteksyon ng relay ay maaaring mahusay na makakamit.

Kapansin-pansin, ang load break switch at grounding switch ay gumagamit ng block-type na interlock, habang ang grounding switch at door ay gumagamit ng coercive interlock. Kasunod ng isang partikular na pagkakasunod-sunod ng mga hakbang—pagsasara ng pinto, pag-on sa grounding switch, at pagsasara ng load break switch—nakakamit ang awtomatikong interlock. Ang sunud-sunod na operasyon na ito ay nagsisilbi upang maiwasan ang mga pagkakamali at mapahusay ang pangkalahatang kaligtasan ng system.

12KV Ring Pangunahing Unit Switchgear Panel Detalye

Hindi.	item		Yunit	Parameter
1	Pinakamataas na boltahe ng system		kV	12	15	24	40.5
1	Na-rate na boltahe		kV	7.2, 11	13.8, 15	17.5, 20, 22	30, 33, 36
2	Na-rate ang kasalukuyang		A	630/1250
3	Na-rate na dalas		Hz	50/60
4	1min Ang dalas ng kapangyarihan ay makatiis ng boltahe	Phase to phase, phase to earth	kV	42	48	55	85
		Bali	kV	48	55	65	95
5	Ang salpok ng kidlat ay lumalaban sa boltahe	Phase to phase, phase to earth	kV	75	90	125/150	170
		Bali	kV	85	105	150/160	185
6	Maikling panahon makatiis sa kasalukuyang	Pangunahing circuit	kA	25/2s
		Earthing circuit	kA	25/2s
7	Na-rate na makatiis sa kasalukuyang (peak)		kA	63			50
8	Na-rate ang kasalukuyang paglilipat		A	1300-1700
9	Rated load circuit paggawa ng kasalukuyang		A	630
10	Na-rate na cable(linya) charging breaking current		A	Okt-50
11	Walang load transformer breaking current		A	20
12	Cable charge breaking current sa earthing fault		A	100			80
13	Rated short circuit breaking current (peak)		kA	20
14	Na-rate ang kasalukuyang paggawa ng short circuit (peak)		kA	63			50
15	Antas ng proteksyon			IP4X
16	Buhay ng load break switch		beses	5000
17	Buhay ng earthing switch		beses	5000
