Katamtamang Boltahe SF6 Ganap na Insulated Sealed Electrical Ring Pangunahing Unit Compact Switchgear

Ang Medium Voltage SF6 Fully Insulated Sealed Electrical Ring Main Unit Compact Switchgear ay ang pangunahing produkto ng Lugao. Nagtatampok ng ganap na selyadong, walang maintenance na disenyo, maaari itong magbigay ng power distribution para sa 12kV, 24kV, at 36kV power grids sa buong mundo. Ang ring main unit na ito ay sumusunod din sa mga internasyonal na sertipikasyon gaya ng CE, ISO, at IEC. Bilang isang propesyonal na tagapagtustos ng switchgear ng kuryente, ganap na inihihiwalay ng SF6-insulated switchgear ng Lugao ang lahat ng mga high-voltage na bahagi mula sa panlabas na kapaligiran. Tinitiyak ng metal-enclosed na istraktura nito ang ligtas na operasyon sa ilalim ng pinakamahirap na kondisyon, mula sa mga substation sa ilalim ng lupa hanggang sa mga pasilidad sa baybayin.

Pangunahing teknikal na mga parameter

Karaniwang Diagram ng Scheme：

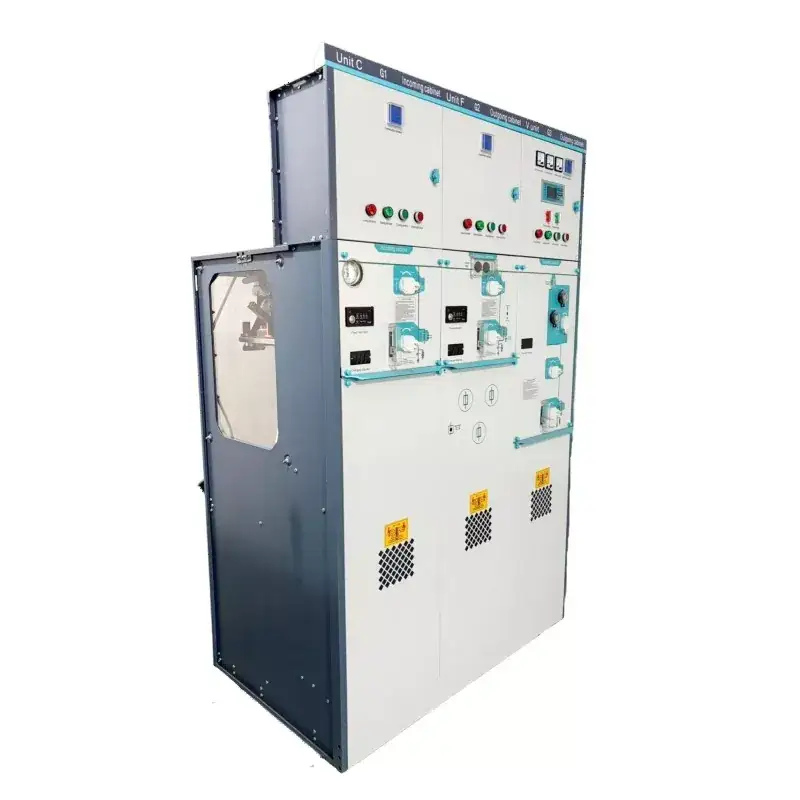

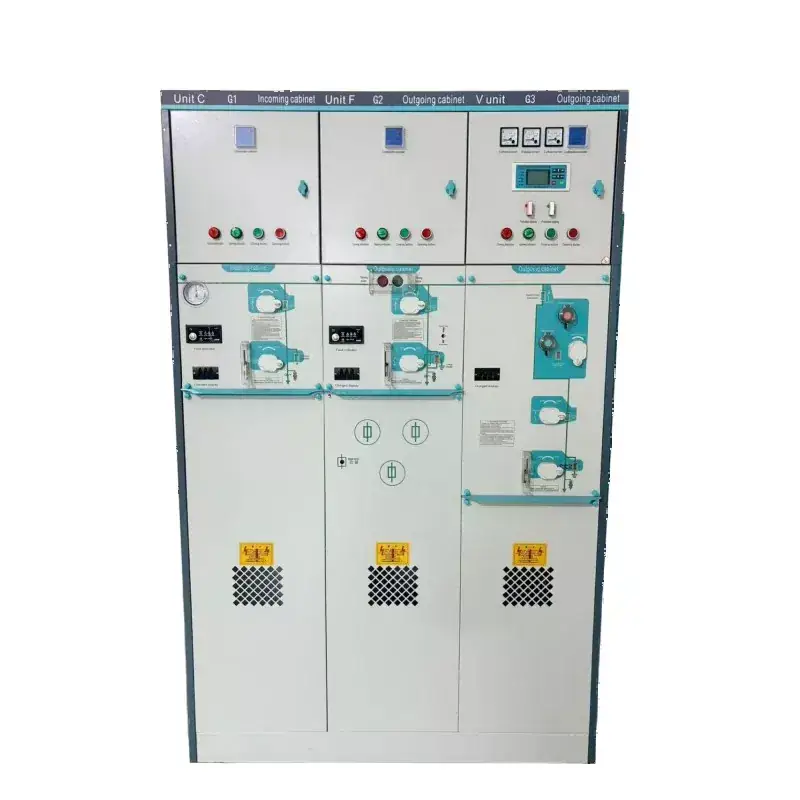

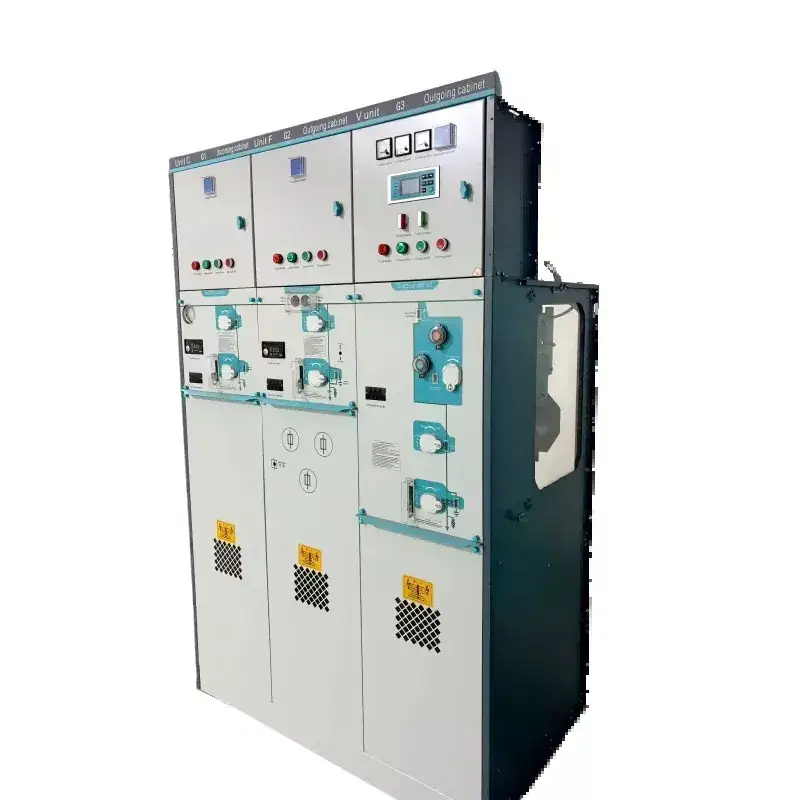

Mga detalye ng produkto:

Ano ang natatangi sa pangunahing yunit ng singsing na ito?

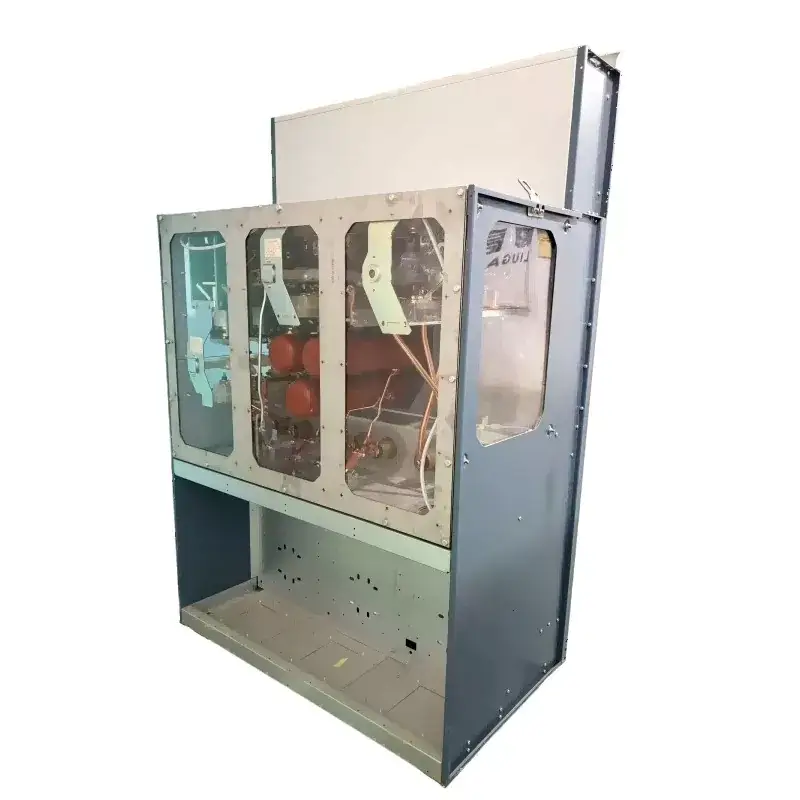

1. True Full Insulation Design

Hindi tulad ng tradisyonal na air-insulated switchgear, ang Lugao's Medium Voltage SF6 Fully Insulated Sealed Electrical Ring Main Unit Compact Switchgear ay ginawa gamit ang laser-welded na teknolohiya sa isang ganap na selyadong stainless steel na tangke. Ang lahat ng mga live na bahagi—kabilang ang mga load switch, vacuum circuit breaker, grounding switch, at pangunahing busbar—ay ganap na selyado ng SF6 gas. Ipinagmamalaki ng gas-insulated switchgear na ito ang mataas na rating ng proteksyon, ganap na lumalaban sa malupit na kapaligiran gaya ng moisture at condensation, alikabok, at airborne pollutants.

2. Compact Design, Small and Exquisite Size: Ang compact switchgear na ito ay makabuluhang binabawasan ang espasyo sa sahig. Ang modular na disenyo nito ay nagbibigay-daan para sa iba't ibang mga pagpipilian sa pagsasaayos habang pinapanatili ang isang maliit na bakas ng paa, na ginagawa itong angkop para sa mga network ng pamamahagi ng kuryente sa ilalim ng lupa, mga compact na substation, at mga pasilidad na pang-industriya na limitado sa espasyo.

3. Operasyon na Walang Pagpapanatili: Ang ganap na selyadong switchgear na ito ay nag-aalis ng pangangailangan para sa regular na pagpapanatili ng mga high-voltage na bahagi. Samakatuwid, ang SF6-insulated switchgear na ito ay hindi nangangailangan ng gas replenishment sa loob ng 30-taong disenyo nito.

Mga Magagamit na Configuration

Ang Medium Voltage SF6 Fully Insulated Sealed Electrical Ring Main Unit Compact Switchgear na ito ay tumatanggap ng isang hanay ng mga functional na module upang matugunan ang magkakaibang mga kinakailangan sa aplikasyon, na nagbibigay-daan sa flexible na pagsasaayos batay sa mga partikular na pangangailangan ng customer:

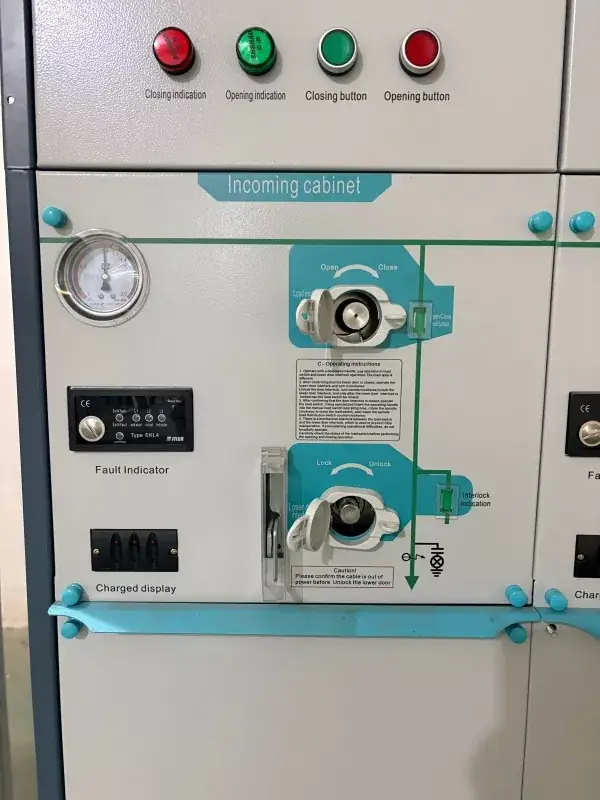

1.  C Module – I-load ang Switch Unit

   Nagtatampok ng three-position load switch (make-break-earth)

   Idinisenyo para sa proteksyon ng transpormer at pagpapatakbo ng paglipat ng cable

   Ang posisyon ng break ay makikita sa pamamagitan ng pinagsamang window ng pagmamasid

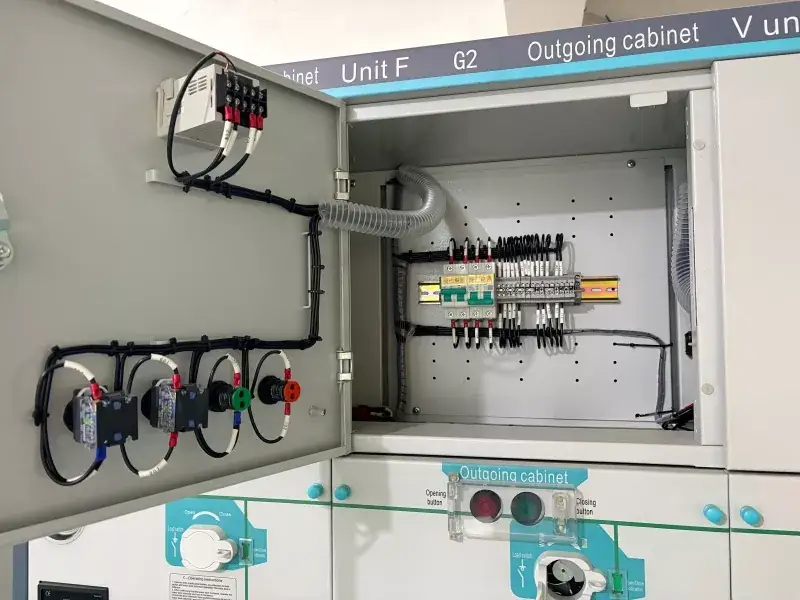

2. F Module – LBS-Fuse Combination Unit

   Pinagsasama ang isang load switch na may fuse-based na proteksyon

   Nagbibigay ng three-phase tripping functionality sa pamamagitan ng trigger pin mechanism

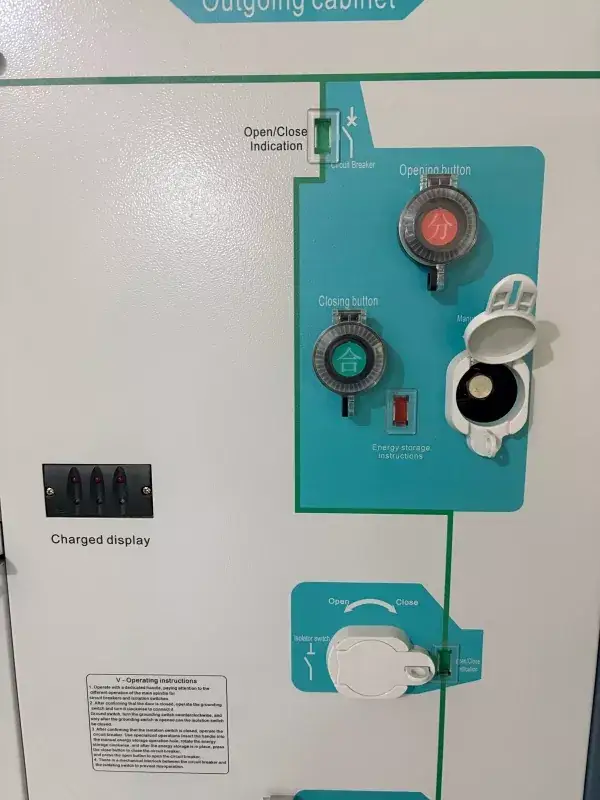

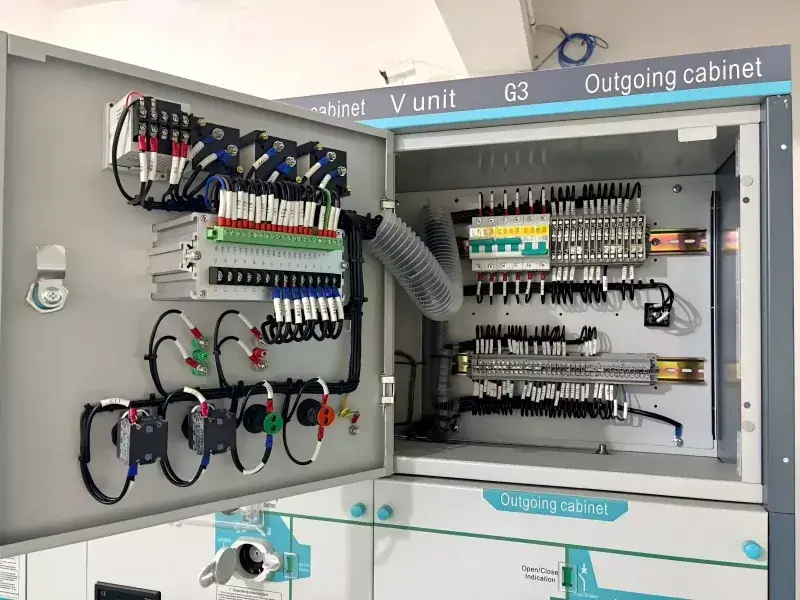

3. V Module – Vacuum Circuit Breaker Unit

   Gumagamit ng vacuum circuit breaker para sa proteksyon ng mga cable at transformer

   Angkop para sa mga application na nangangailangan ng madalas na pagpapatakbo ng paglipat

   Sinusuportahan ang isang opsyonal na pinagsamang proteksyon relay

4. D Module – Direktang Cable Connection

   Nagbibigay ng direktang koneksyon sa cable nang walang anumang switching apparatus

   Inilaan para sa mga hindi naka-switch na feeder o busbar riser application

5. M Module – Yunit ng Pagsusukat

   Nilagyan ng boltahe at kasalukuyang mga transformer para sa mga layunin ng pagsukat

Kasama ang mga terminal ng pagsubok at mga interface para sa pag-mount ng instrumentation

Mga Madalas Itanong (FAQ)

Tanong 1: Ano ang pangunahing yunit ng singsing?

Sagot 1: Ang Medium Voltage SF6 Fully Insulated Sealed Electrical Ring Main Unit Compact Switchgear ay isang compact gas-insulated switchgear na angkop para sa 12kV, 24kV, at 36kV power distribution. Ang pangunahing yunit ng singsing ay gumagamit ng isang ganap na selyadong tangke ng hindi kinakalawang na asero na naglalaman ng SF6 gas, na nag-insulate sa lahat ng mga high-voltage na bahagi, kabilang ang mga switch ng load at mga vacuum circuit breaker.

Tanong 2: Anong mga configuration ang available para sa ring main unit na ito?

Sagot 2: Nag-aalok ang compact switchgear na ito ng mga modular na configuration:

Module C: Load switch unit para sa cable at transformer switching

Module F: I-load ang kumbinasyon ng switch-fuse para sa proteksyon ng transpormer

Module V: Vacuum circuit breaker para sa madalas na operasyon

Module D: Direktang koneksyon ng cable para sa mga hindi lumilipat na feeder

Module M: ​​Metering unit na may boltahe at kasalukuyang mga transformer

Tanong 3: Maaari bang mapalawak ang pangunahing yunit ng singsing na ito sa hinaharap?

Sagot 3: Oo, Maaaring ikonekta ang mga karagdagang module ng pangunahing yunit ng singsing gamit ang mga konektor ng busbar na may gas-insulated.

Tanong 4: Anong mga tampok sa kaligtasan ang kasama?

Sagot 4: Mechanical interlocks, Panloob na arc classification, Pressure release, Grounding switch.

Tanong 5: Ano ang oras ng paghahatid?

Sagot 5: Ang mga karaniwang configuration ay nasa stock; ang mga customized na modelo ay tumatagal ng humigit-kumulang 20 araw. Para sa mga agarang pangangailangan, mangyaring kumonsulta
