13.8KV MV HV Air Insulated Switchgear

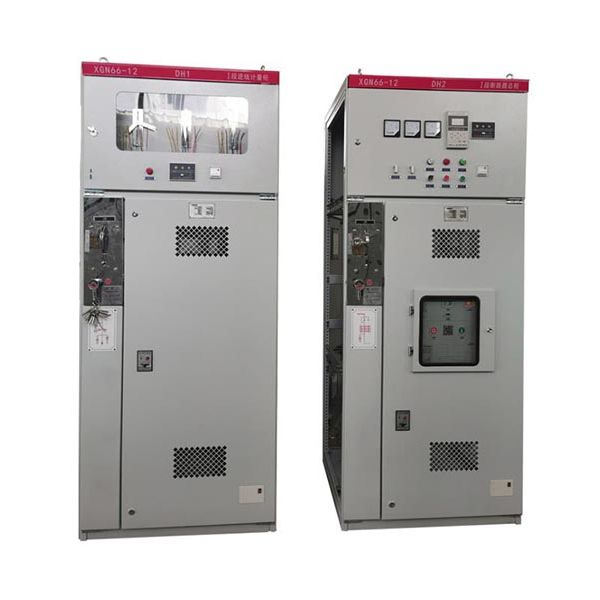

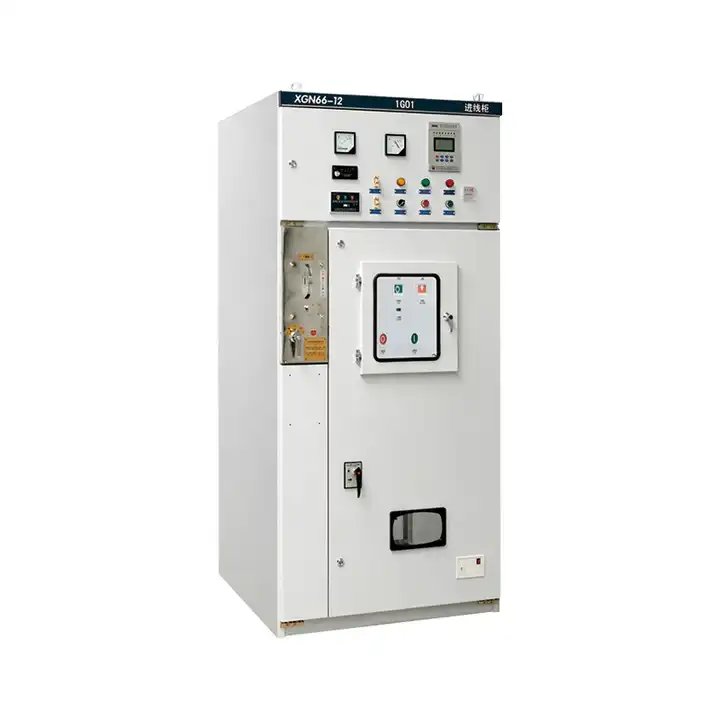

Ang Lugao ay isang nakatuon na 13.8kV MV HV Air Insulated Switchgear Tagagawa, na ipinakita ang XGN66-12 Medium Voltage AC Switchgear. Partikular na idinisenyo para sa 3.6KV-35KV na three-phase AC 50/60Hz system, ang nakapirming-uri na metal-enclosed switchgear na ito ay nagpapadali sa mahusay na pagtanggap at pamamahagi ng lakas ng lakas. Tiwala sa Lugao para sa maaasahan at mga solusyon sa paggupit sa mataas na boltahe switchgear, tinitiyak ang pinakamainam na pagganap sa isang hanay ng mga aplikasyon ng boltahe.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ipinagmamalaki ni Lugao bilang isang pangunahing mataas na boltahe na switchgear supplier, na nagpapakilala sa XGN66-12 na naayos na uri ng saradong switchgear bilang epitome ng teknolohiyang paggupit. Ang aming pangako sa kahusayan ay makikita sa advanced na switchgear na ito, na idinisenyo upang matugunan ang pinakamataas na pamantayan ng pagiging maaasahan at pagganap sa mga aplikasyon ng mataas na boltahe. Tiwala sa Lugao para sa mga makabagong solusyon na nagtatakda ng benchmark sa kaharian ng mataas na boltahe switchgear. Ang bagong henerasyong high-boltahe na de-koryenteng produkto ay nakahanay nang walang putol sa mga pamantayang pambansa, kabilang ang GB3906 at DLT404 ng Electric Department, habang natutugunan din ang mahigpit na internasyonal na pamantayang IEC62271 para sa AC metal-enclosed switchgear at control kagamitan na mula sa 1KV hanggang 52KV.

Ang switchgear na ito ay nagtatakda ng isang bagong pamantayan na may compact na disenyo nito, na kumukuha lamang ng 50% ng puwang kumpara sa maginoo na switchgear. Ang circuit breaker, isang pangunahing sangkap, ay ipinagmamalaki ang pambihirang pagiging maaasahan at pagganap, na nagtatampok ng isang matatag na "limang anti" na mekanismo ng interlocking na kilala sa pagiging maaasahan at pagiging simple.

Idinisenyo para sa panloob na paggamit sa 3.6kV, 7.2kV, at 12kV three-phase AC 50Hz solong mga segment ng bus, ang switchgear na ito ay nagpapadali sa walang tahi na pagtanggap at pamamahagi ng enerhiya na elektrikal. Ang mga kakayahan ng multifunctional nito, na sumasaklaw sa control circuit, proteksyon, at pagsubaybay, ibigay ito nang maraming nalalaman para sa paglawak sa magkakaibang mga setting tulad ng mga halaman ng kuryente, pagpapalit, pang-industriya at pagmimina ng mga negosyo, mataas na pagtaas ng mga gusali, at maging sa mga cabinets ng network ng singsing na may mga pangunahing yunit ng singsing.

Ang pangako sa pagsunod sa kapwa pambansa at internasyonal na pamantayan ay binibigyang diin ang dedikasyon ni Lugao sa pagbibigay ng isang maaasahang, mataas na pagganap, at teknolohikal na advanced na solusyon sa kaharian ng mataas na boltahe switchgear.

13.8KV MV HV Air Insulated Switchgear Operating Environment

1. Gumamit ng maximum na temperatura ay hindi lalampas sa 40 degree, ang minimum na hindi hihigit sa -25 degree

2. Relatibong kahalumigmigan: Pang -araw -araw na average na hindi hihigit sa 95%, ang buwanang average na hindi hihigit sa 90% ng taas ay hindi lalampas sa 1000m (sa paglipas ng panahon ay maaaring kumunsulta sa tagagawa)

3. Walang apoy, pagsabog, mabibigat na polusyon, kaagnasan ng kemikal at malubhang mga site ng pagkabigla.

13.8KV MV HV Air Insulated Switchgear na mga katangian

Ang cubicle, isang pinagsama -samang istraktura na walang hinang, ay nagpapakita ng mataas na lakas ng mekanikal at isang masining na hitsura, na ginagawa itong isang mainam na solusyon para sa mataas na boltahe switchgear.

Ang likurang itaas na bahagi ay nakatuon sa switch ng GN30-12 rotary disconnect, habang ang mas mababang bahagi ay tinatanggap ang switch ng disconnect ng GN19-12C. Ang mekanikal na aparato ng interlock, na pinatatakbo kasunod ng mga tinukoy na pamamaraan, ay nagsisiguro ng maaasahang proteksyon sa kaligtasan para sa parehong mga tauhan at kagamitan sa loob ng mataas na boltahe na switchgear.

Ang pangunahing switch na ginamit ay isang uri ng monoblock, na nagbibigay ng mga pagpipilian tulad ng Zn63-12 (VS1-12) at VD4-12, pagpapahusay ng maraming kakayahan at pag-andar ng mataas na boltahe switchgear.

Ang paggamit ng isang sapilitang pamamaraan ng pag-lock ng mekanikal sa mga interlocks sa mga pangunahing switch, disconnectors, at mga pintuan ng cubicle, natutugunan ng system ang function na 'five-proof'. Ang tampok na ito ay nagbibigay -daan para sa mga random na kumbinasyon sa pangunahing yunit ng singsing, tinitiyak ang pinahusay na kakayahang umangkop at kaligtasan sa pagpapatakbo ng mataas na boltahe switchgear.

13.8KV MV HV Air Insulated Switchgear Pagtukoy

Ang mga pangunahing teknikal na parameter ng switchgear at mga modelo ng sangkap

Hindi.	Item	Unit	Mga teknikal na parameter
1	Na -rate na boltahe	KV	3.6,7.2,12
2	Na -rate ang dalas ng kuryente na may boltahe	KV	ang lupa, pareho: 42; Fracture: 45
3	Na -rate ang Impulse ng Lightning na may boltahe	KV	ang lupa, pareho: 75; Fracture: 85
4	Rate ng dalas	Hz	50
5	Na -rate na kasalukuyang	A	6,301,250
6	Na -rate na maikling circuit breaking kasalukuyang (rurok)	KV	20,25,31.5
7	Na -rate na maikling circuit pagsasara ng kasalukuyang (rurok)	KV	50,63,80.
8	Na -rate na Dynamic Stable Current (Peak)	KV	50,63,80
9	Lightning Electric Stable Kasalukuyang 4S (RMS)	KV	20,25,31.5
10	Klase ng Proteksyon	聽	1p2x
11	Mga Dimensyon (W Utak D Utak H)	mm	900x1000x2300
12	Timbang	Kg	-600

Pangunahing teknikal na mga parameter ng Zn63-12Type Vacuum circuit breaker

Hindi.	Item	Unit	Mga teknikal na parameter
1	Na -rate na boltahe	KV	12
2	Na -rate na kasalukuyang	A	6,301,250
3	Na -rate ang maikling circuit breaking kasalukuyang	KV	20,25,31.5
4	Na -rate ang maikling circuit na pagsasara ng kasalukuyang	Ang	50,63,80
5	Na-rate na Maikling-Oras na Pag-iwas sa Kasalukuyang (4S Epektibong Halaga)	Ang	20.25,31.5
6	Na -rate ang rurok na may kinalaman sa kasalukuyang (rurok)	Ang	50,63,80
7	Mechanicallife	Oras	10000
8	Na-rate ang short-time na paglabag sa kasalukuyang mga oras ng pagsira	Oras	50
9	Na -rate na pagkakasunud -sunod ng operating		OF-0.3S-C IS-180S-C o
10	Makipag -ugnay sa distansya ng ulo	mm	11 ± 1
11	Makipag -ugnay sa Stroke	mm	4 ± 0.5
12	Distansya ng interphase center	mm	210
13	Bilis ng pagbubukas	MS	1.2 ± 0.2
14	Ang bilis ng pagsasara	MS	0.6 ± 0.2
15	Oras ng pagbubukas	MS	≤60
16	Oras ng pagsasara	MS	≤75
17	Tatlong - pagbubukas ng phase pagbubukas	MS	≤2
18	Pagsasara ng bounce	MS	≤2
19	Paglaban ng Loop	isa	≤45
20	Naipon na pinapayagan na kapal ng pagsusuot ng ulo ng contact	mm	3
