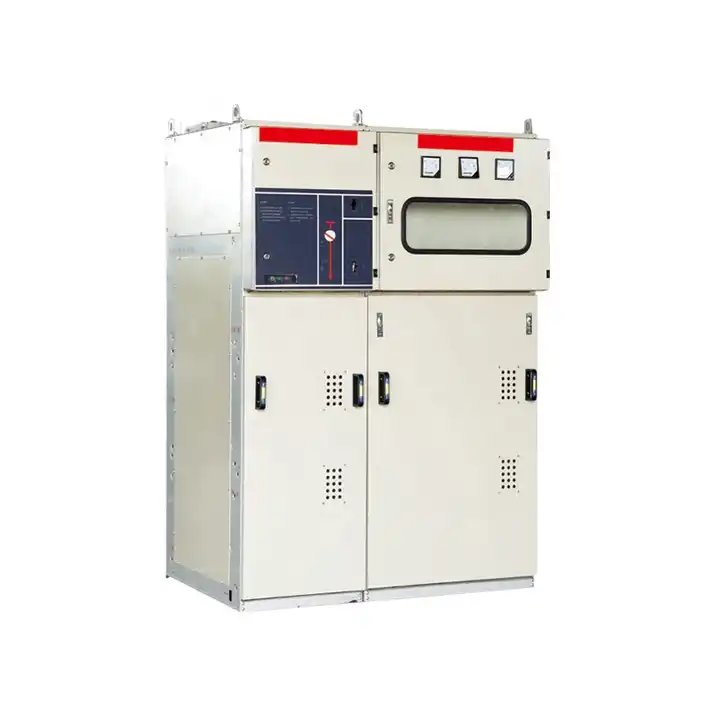

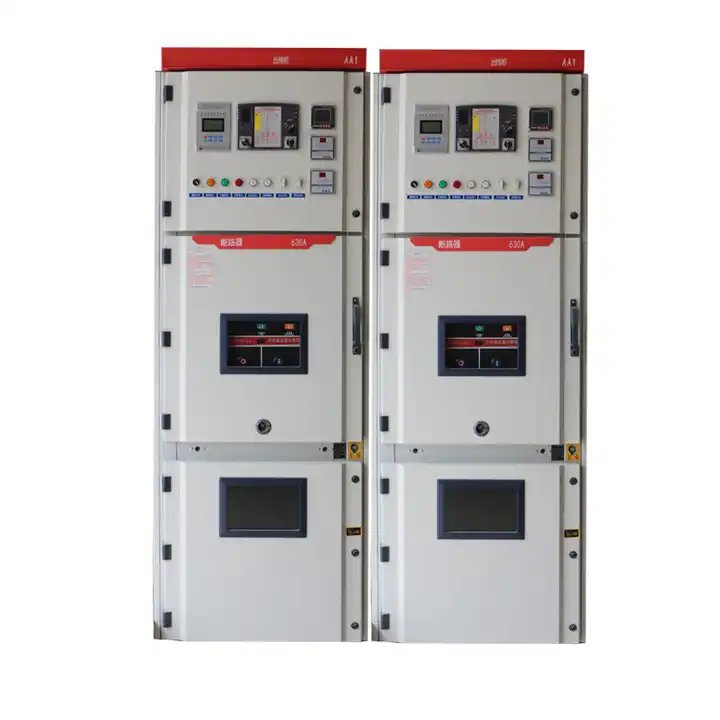

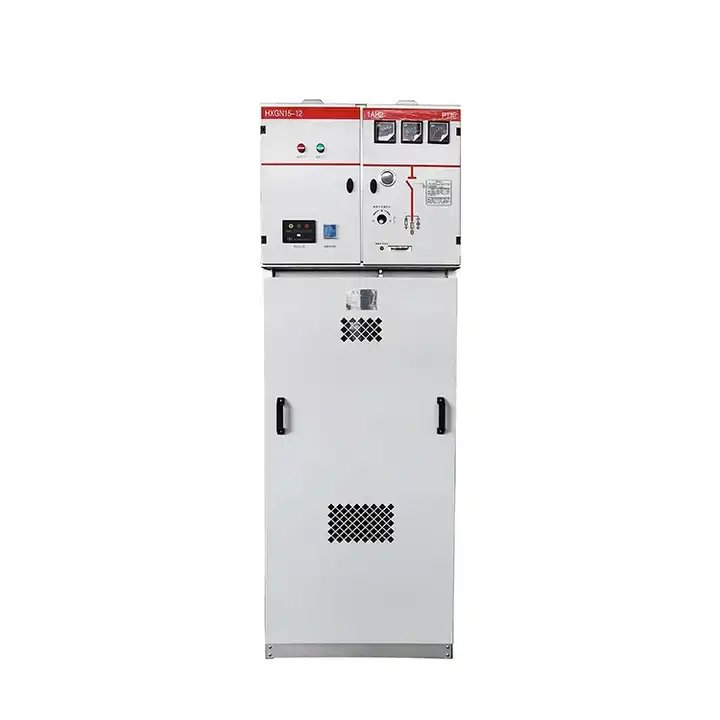

12KV Fixed AC Metal Enclosed Switchgear

12KV Fixed AC Metal Enclosed Switchgear rmanufactured by Liugao.partikular na idinisenyo para sa mga pangalawang application sa pamamahagi. Ang air-insulated switchgear na ito ay kumakatawan sa balanse ng mga pagsasaalang-alang sa ekonomiya at advanced na functionality, na may kasamang SF6 gas load break switch kasabay ng alinman sa Vacuum Circuit Breaker (VCB) o Gas Circuit Breaker (GCB).Na may pagtuon sa pagiging epektibo sa gastos at versatility, ang HXGN-12 type switchgear ay naninindigan bilang isang maaasahang solusyon para sa iba't ibang pangangailangan sa loob ng pangalawang sistema ng pamamahagi.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Liugao, isang nangungunang supplier ng high voltage switchgear, ay nagtatanghal ng HXGN口-12 Environmental Gas Insulated RMU, isang komprehensibong kagamitan sa pamamahagi na idinisenyo para sa 12kV, three-phase, AC 50Hz, single busbar, at single busbar sectionalized system. Ipinagmamalaki ng produktong ito ang isang simpleng konstruksyon, flexible na operasyon, maaasahang interlocking, at madaling pag-install, na nagbibigay ng kasiya-siyang teknikal na solusyon para sa magkakaibang mga application at user. Ang paggamit ng sensing technology at pagsasama-sama ng impormasyon, kasama ng advanced na teknikal na pagganap, ang RMU ay nag-aalok ng simple at flexible na mga opsyon sa pagsasaayos upang matugunan ang mga umuusbong na pangangailangan sa merkado at umayon sa mga kinakailangan sa grid intelligence.

Iniakma para sa pang-industriya at civil cable ring network at distribution network terminal projects, ang environmental gas-insulated RMU na ito ay mahusay sa pagtanggap at pamamahagi ng elektrikal na enerhiya. Ang versatility nito ay kumikinang sa mga urban residential areas, maliliit na pangalawang substation, switching station, cable branch box, box substation, industriyal at mining enterprise, shopping mall, airport, subway, wind power generation facility, ospital, stadium, railway, tunnels, at iba pang iba. mga lokasyon. Ang HXGN口-12 Environmental Gas Insulated RMU ay nakatayo bilang isang maaasahan at madaling ibagay na solusyon para sa isang malawak na hanay ng mga aplikasyon sa pabago-bagong tanawin ng pamamahagi ng kuryente.

12KV Fixed AC Metal Enclosed Switchgear Operating Environment

Temperatura ng hangin sa paligid:

Pinakamataas na temperatura ng hangin: +40 ℃,

Pinakamababang temperatura ng hangin: -15 ℃;

Altitude: ≤ 1000m;

HXGN-12 type switchgearHumidity:

Pang-araw-araw na average na halaga ng relatibong halumigmig: ≤95%

Buwanang average na halaga ng relative humidity: ≤90%

Ang nakapaligid na hangin ay hindi gaanong nadudumihan ng alikabok, usok, kinakaing unti-unti at/o nasusunog na mga gas, singaw o asin.

12KV Fixed AC Metal Enclosed Switchgear Characteristics

Ang HXGN口 -12 environmental gas insulated RMU ay hindi lamang nakakatugon sa mga kaugnay na pambansang pamantayan, mga pamantayan ng industriya ng kuryente, at mga internasyonal na benchmark ngunit lumalampas din sa mga ito. Ang mga pangunahing bahagi nito, kabilang ang switch at pangunahing mga de-koryenteng bahagi, ay isinama sa isang module na may mga bahaging conductive na nakapaloob sa solidong insulation packaging. Ang paggamit ng mga shielded cable connectors ay nagpapahusay sa kaligtasan, habang ang functional unit busbar ay nagtatampok ng shielded bus insulation, na nagsisiguro ng isang secure na operasyon.

Ang mekanismo ng pagpapatakbo, na gumagamit ng isang mekanismo ng tagsibol, ay ipinagmamalaki ang isang mekanikal na buhay na higit sa 10,000 mga cycle. Kapansin-pansin, ang aparato ay nagbibigay-daan para sa malayuang pagsubaybay at real-time na pagsubaybay sa katayuan ng kagamitan, na nagpapagana ng hindi nag-aalaga na operasyon. Ang superior performance power distribution device na ito ay nagbibigay ng cost-effective na power supply unit, na nag-aalok ng mga opsyon gaya ng Vacuum Circuit Breaker Unit (630A, 20-25kA) at Vacuum Load Switch Unit (630A, 20-25kA). Ang HXGN口 -12 ay nakatayo bilang isang advanced na solusyon, pinagsasama ang kaligtasan, kahusayan, at makabagong teknolohiya sa larangan ng pamamahagi ng kuryente.

12KV Fixed AC Metal Enclosed Switchgear Specification

Hindi	item	Yunit	Parameter
1	Na-rate na boltahe	kV	12	24	36
2	Na-rate na dalas	Hz	50/60
3	Na-rate ang kasalukuyang	A	630/800		1630
4	1 min ang dalas ng kapangyarihan ay makatiis ng boltahe (basa/tuyo)	kV	38/48	50/60	70/80
5	Ang salpok ng kidlat ay lumalaban sa boltahe	kV	75	125/150	195
6	Rated short circuit breaking current(peak)	kV	80	63	50/40
7	Na-rate na aktibong load at malapit na circuit breaking current	kA	63	50	50/40
8	Na-rate ang kasalukuyang paglilipat	A	1700	1200	800
9	Na-rate ang kasalukuyang paggawa ng short circuit (peak)	kA	80	63	50/40
10	Na-rate na cable(linya) charging breaking current	A	50 at 10
11	Cable charge breaking current sa earthing fault	A	20	20	50
12	Na-rate na makatiis sa kasalukuyang (peak)	kA	80	63	50/40
13	Maikling panahon na makatiis sa kasalukuyang(2s)	kA	31.5	25	16
14	Buhay ng mekanismo	Mga oras	5000	2000	2000
