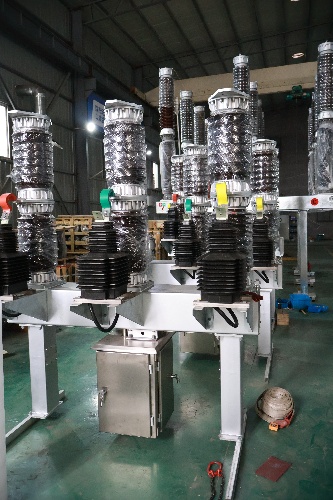

ZW7 33KV 40.5KV panlabas na uri ng substation mataas na boltahe vacuum circuit breaker

Ang 220KV na mga naaresto ng porcelain-insulated ng Lugao ay mga aparato ng proteksyon sa overvoltage na angkop para magamit sa malalaking substation at mga linya ng paghahatid ng UHV. Ginagamit ni Lugao ang nangungunang teknolohiya ng sintering ng gilid ng porselana at isang dedikadong linya ng produksyon, na may kakayahang gumawa ng daan -daang mga yunit bawat buwan. Ang mga produktong ito ay ganap na sumunod sa mga pamantayan ng GB at IEC. Ang bawat Arrester ay sumasailalim sa komprehensibong uri at pagsubok sa pabrika upang matiyak ang maaasahang kalidad ng produkto.

Modelo:7

Magpadala ng Inquiry

Paglalarawan ng Produkto

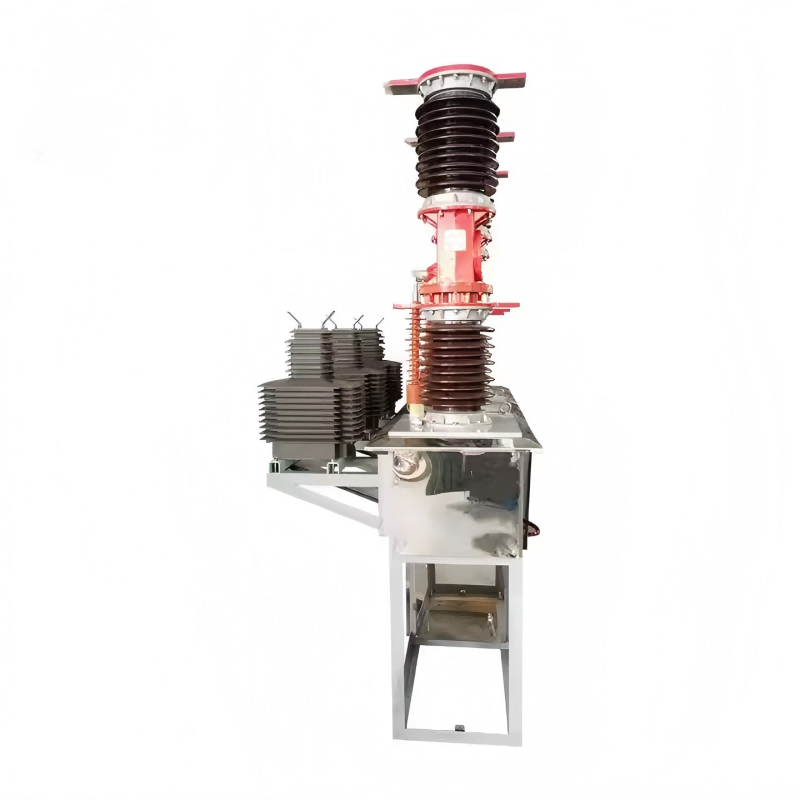

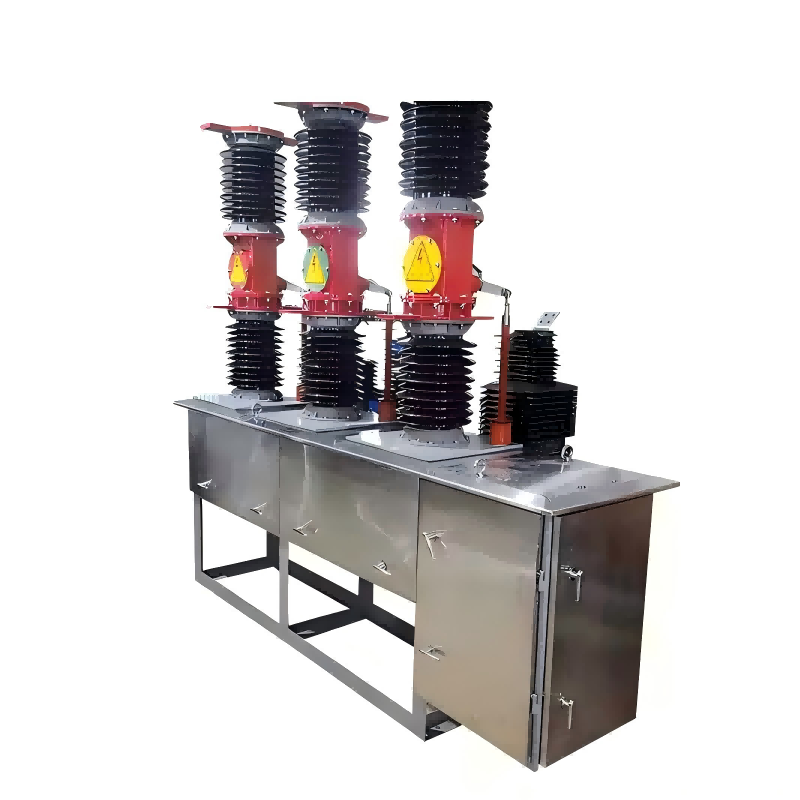

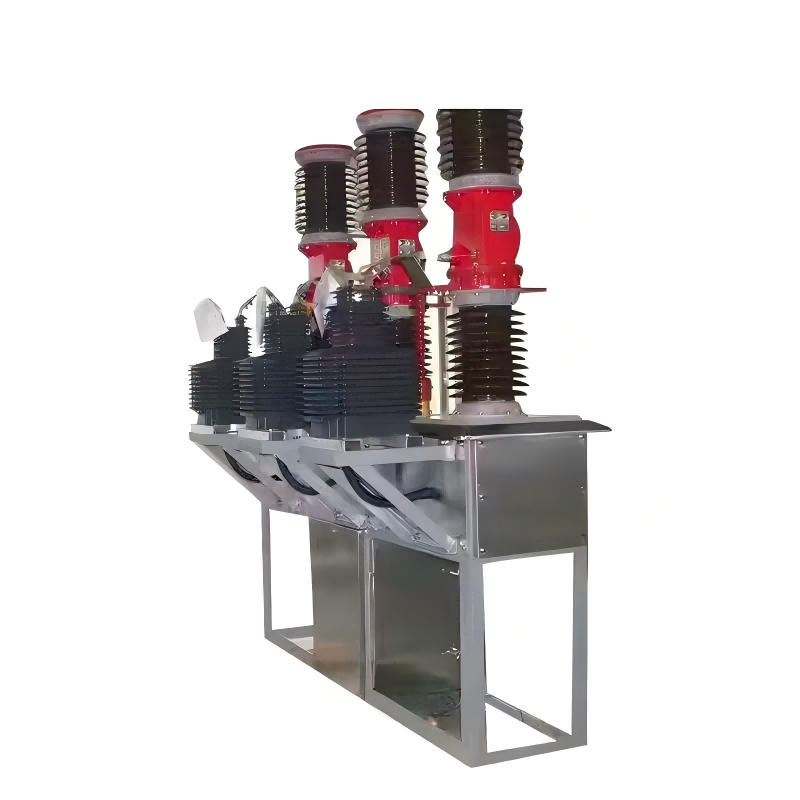

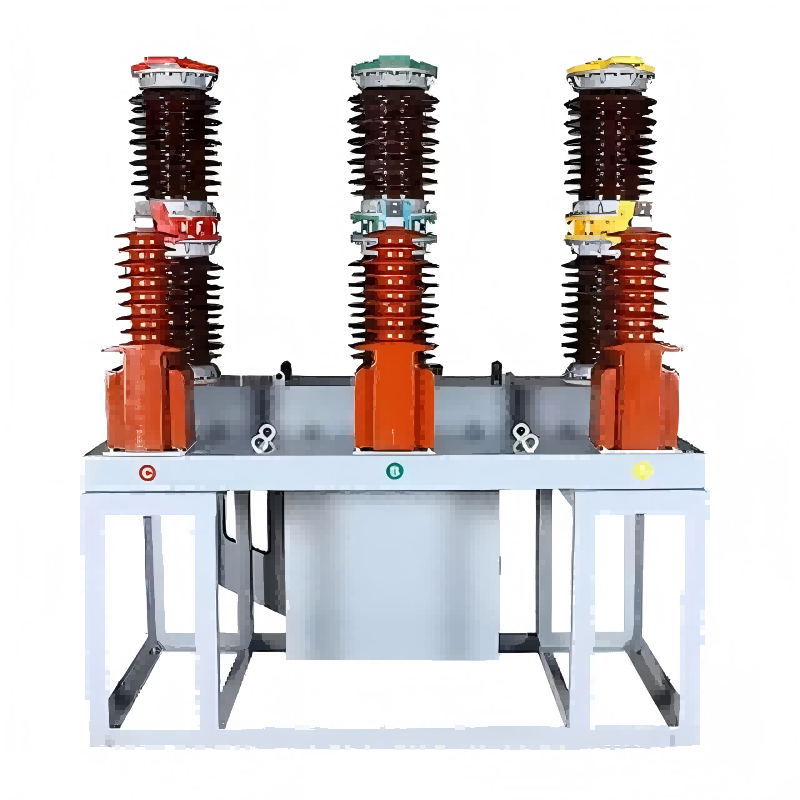

Ang ZW7 na panlabas na poste na naka-mount na high-boltahe na vacuum circuit breakers ay pangunahing ginagamit para sa proteksyon ng linya at kontrol sa mga paglabas ng substation, pamamahagi ng kuryente sa mga pang-industriya at pagmimina, at sa mga lunsod o bayan at kanayunan na grids. Ang produktong ito ay gumagamit ng isang vacuum arc extinguishing prinsipyo na sinamahan ng pagkakabukod ng gas ng SF6, pinagsasama ang mataas na nakakagambala na pagganap ng mga switch ng vacuum na may mahusay na panlabas na pagbagay ng pagkakabukod ng gas. Ito ay angkop para sa pag-install ng panlabas na poste na naka-mount, madalas na operasyon, at mga lokasyon na may mataas na taas.

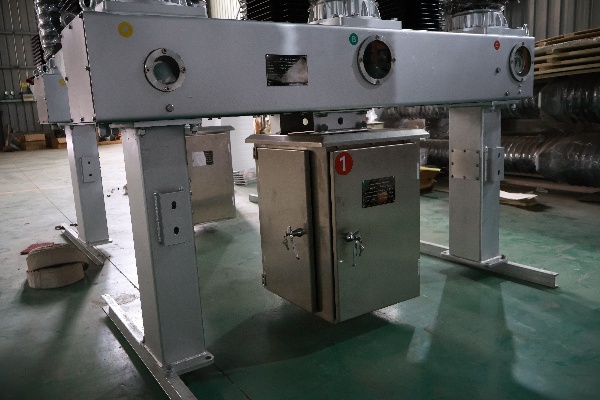

Ang ZW7 Series circuit breakers ay gumagamit ng mga high-performance vacuum interrupters na may na-rate na mga alon mula sa 1250A hanggang 2500A. Ang mga ito ay walang pagpapanatili, may mahabang buhay na de-koryenteng buhay, at nag-aalok ng isang mababang cutoff kasalukuyang. Ang mekanismo ng operating na puno ng tagsibol ay nagbibigay-daan para sa parehong electric at manu-manong operasyon, pagsuporta sa remote control at pagsasama ng sistema ng automation. Ang hindi kinakalawang na asero na pabahay ay nakakamit ng isang rating ng IP65, na epektibong kasama ang magkakaibang mga panlabas na kapaligiran. Ang compact at magaan na disenyo ay nagbibigay -daan para sa direktang pag -install sa mga poste ng utility o mga panlabas na platform. Ang mga circuit breaker ng Lugao ay sumailalim sa isang komprehensibong proseso ng kontrol sa kalidad, kabilang ang isang buong hanay ng mga uri ng mga pagsubok para sa dalas ng kuryente na makatiis ng boltahe at pagsubok ng kidlat. Nakatanggap din sila ng maraming mga pang -internasyonal na sertipikasyon, tulad ng CE at ISO. Ipinagmamalaki ni Lugao ang isang awtomatikong linya ng produksyon at isang komprehensibong suite ng kagamitan sa pagsubok, tinitiyak ang parehong mataas na dami ng produksyon at mataas na kalidad. Ang bawat circuit breaker ay sumasailalim sa higit sa 200 mga siklo ng mekanikal na operasyon at pagsubok sa pagganap bago umalis sa pabrika. Nag -aalok ang Lugao ng mga pasadyang serbisyo, pagdidisenyo ng mga pasadyang pagtutukoy upang matugunan ang mga pangangailangan ng customer. Pinapanatili namin ang isang sapat na imbentaryo ng mga karaniwang modelo at nagbibigay ng gabay sa pag -install, komisyon, at suporta sa pagpapanatili ng panghabambuhay.

ZW7 Mataas na boltahe vacuum circuit breaker na mga pagtutukoy ng teknikal

lt	Unit	Parameter
Boltahe, kasalukuyang mga parameter
Na -rate na boltahe	KV	40.5
Na -rate ang Maikling Oras ng Kagandahan ng Power na Pag -iwas sa Boltahe (1 min)	KV	95
Na -rate na Impulse ng Kidlat na Pag -iwas sa Boltahe (Peak)	KV	185
Na -rate na kasalukuyang	A	1250，1600，2000
Na-rate ang short-circuit breaking kasalukuyang	KV	25,31.5
Na -rate na pagkakasunud -sunod ng operating		0-0.3S-C0-180S-C0
Na-rate ang short-circuit kasalukuyang mga oras ng pagsira	mga oras	12
Na-rate na short-circuit pagsasara ng kasalukuyang (rurok)	Ang	63.80
Na -rate ang rurok na nakatiis sa kasalukuyan	Ang	63.80
Na-rate ang maikling oras na makatiis sa kasalukuyan	Ang	25,31.5
Na-rate na short-circuit kasalukuyang tagal	S	4
Average na pagbubukas ng bilis	MS	1.5 ± 0.2
Average na bilis ng pagsasara	MS	0.7 ± 0.2
Makipag -ugnay sa oras ng pagsasara ng bounce	MS	＜ 5
Tatlong-phase close (bukas) error sa pag-synchronise	MS	＜ 2
Oras ng pagsasara	MS	<150
Oras ng pagbubukas	MS	<60
Mekanikal na buhay	mga oras	10000
Na -rate na boltahe ng pagpapatakbo at pantulong na mga circuit na na -rate na boltahe	V	DC220.AC220
Ang paglaban ng DC ng bilog bawat yugto (hindi kasama ang transpormer)	μq	<100
Ang dinamikong, static na contact ay pinapayagan na magsuot ng kapal	Mm	3
Timbang	Kg	800
