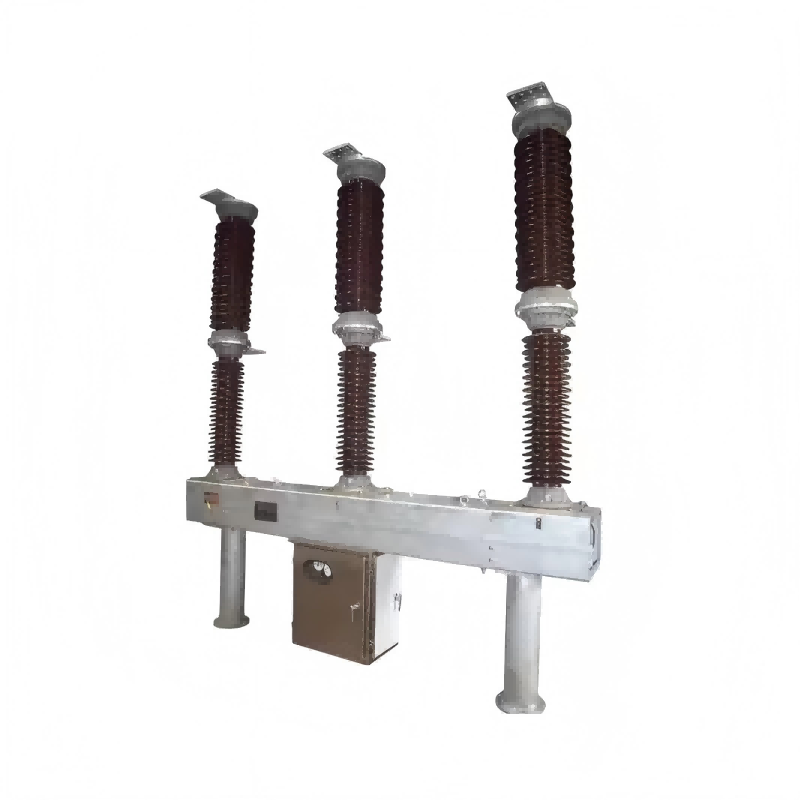

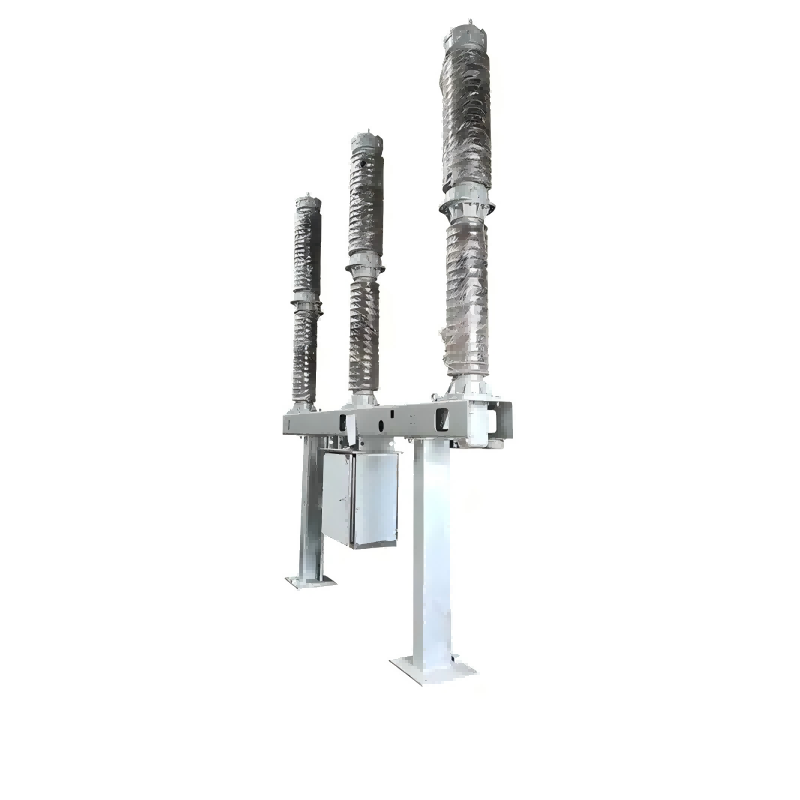

High Voltage Three Pole 220kv 330kv sf6 Gas Circuit Breaker

Lugao Power Co.,Ltd. ay may espesyal na workshop na nakatuon sa paggawa ng High Voltage Three Pole 220kv 330kv sf6 Gas Circuit Breaker. Ang teknolohiya ng disenyo nito ay nangunguna sa industriya. Ang LW series SF6 circuit breaker ay gumagamit ng single-pressure arc extinguishing chamber at self-energized arc extinguishing technology, gamit ang sulfur hexafluoride gas bilang parehong insulating at arc-extinguishing medium. Ang isang hiwalay na arc extinguishing chamber ay bumubuo ng airflow sa panahon ng proseso ng pagbubukas, pinapalamig ang arc at nakakaabala sa kasalukuyang.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Panimula ng Produkto

Ang High Voltage Three Pole 220kv 330kv sf6 Gas Circuit Breaker ay three-pole/single-pole AC 50Hz/60Hz outdoor high-voltage power transmission at transformation equipment na ginagamit upang buksan o isara ang rated current, fault current, o switch lines, pagprotekta, pagkontrol, at pagpapatakbo ng power transmission at distribution system. Maaari silang magsagawa ng pagbubukas, pagsasara, at mabilis na awtomatikong muling pagsasara ng mga operasyon. Ang mga na-rate na boltahe ay mula 45kV hanggang 330kV, at ang core system ay binubuo ng isang suportang porcelain bushing, arc extinguishing unit, hydraulic/spring operating mechanism, at intelligent density controller. Ang independiyenteng arc extinguishing chamber ay bumubuo ng compressed air flow sa panahon ng proseso ng pagbubukas upang mahusay na palamig ang arc at matakpan ang kasalukuyang. Ang isang ganap na nakapaloob na disenyo ng sirkulasyon ng gas ay nagsisiguro ng maaasahang operasyon sa iba't ibang mga kapaligiran. Nagtatampok ang mga ito ng isang simpleng istraktura, madali at mabilis na pagpapanatili, mababang paggamit ng kuryente, mababang mga kinakailangan sa enerhiya sa pagpapatakbo, mataas na pagiging maaasahan, madaling pag-install, at mababang ingay.

Pagtutukoy

Uri	Panlabas, porselana bushing
Dalas	50Hz/60Hz
Boltahe ng operating system	132kV
Na-rate na Boltahe	145kV/220kV/330kV
Operating sequence	O-0.3s-CO-3min-CO
Walang trip coils	2
Wala sa pagsasara ng coils	1
Bilang ng aux.contacts:	10HINDI,10NC
Daluyan ng pagsusubo	SF6
Bilang ng mga pahinga bawat yugto	1
Oras na kinuha ng motor para sa pag-charge sa spring form na ganap na na-discharge sa ganap na naka-charge na posisyon	<30Sc
Uri ng mekanismo ng pagpapatakbo	Spring charging
Na-rate na dalas ng kuryente ang makatiis ng boltahe (sa altitude na mas mababa sa 1000m)	325kV
Na-rate na salpok ng kidlat makatiis ng boltahe (sa altitude na mas mababa sa 1000m)	750kV
Operating Mechanism	Single Pole, Tatlong poste
Gapang edad Distansya	31mm/kV
Na-rate ang kasalukuyang nakakaabala	31.5kA/3Sec
Na-rate na normal na Kasalukuyan	3150A
Rated short circuit paggawa ng kasalukuyang	80kA peak
