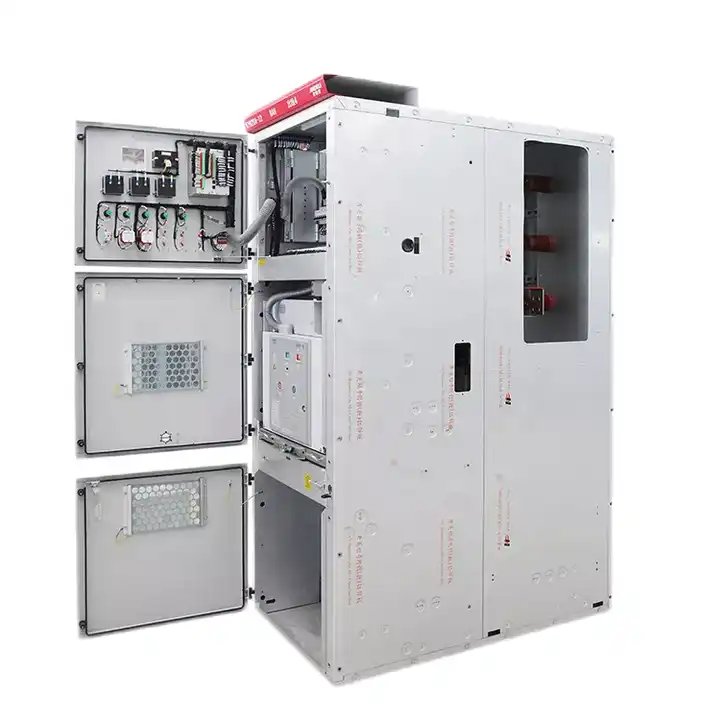

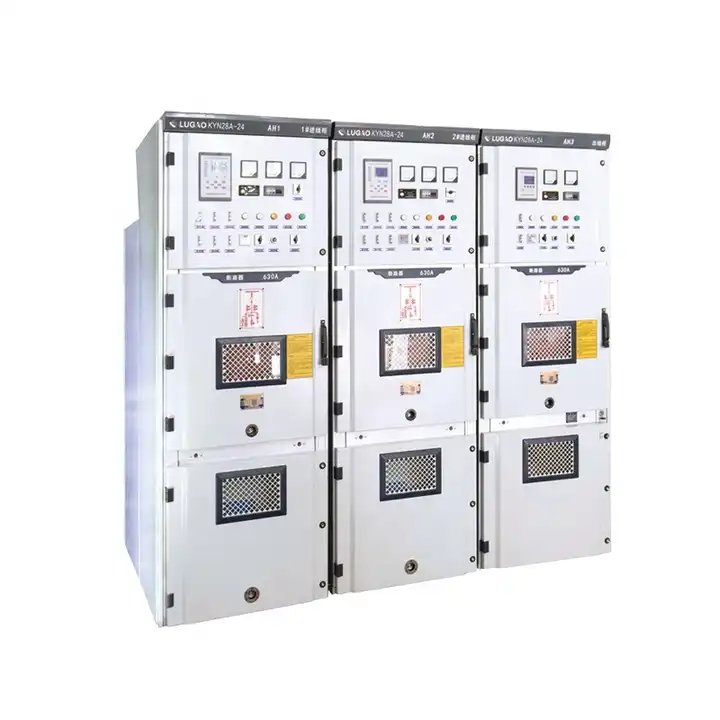

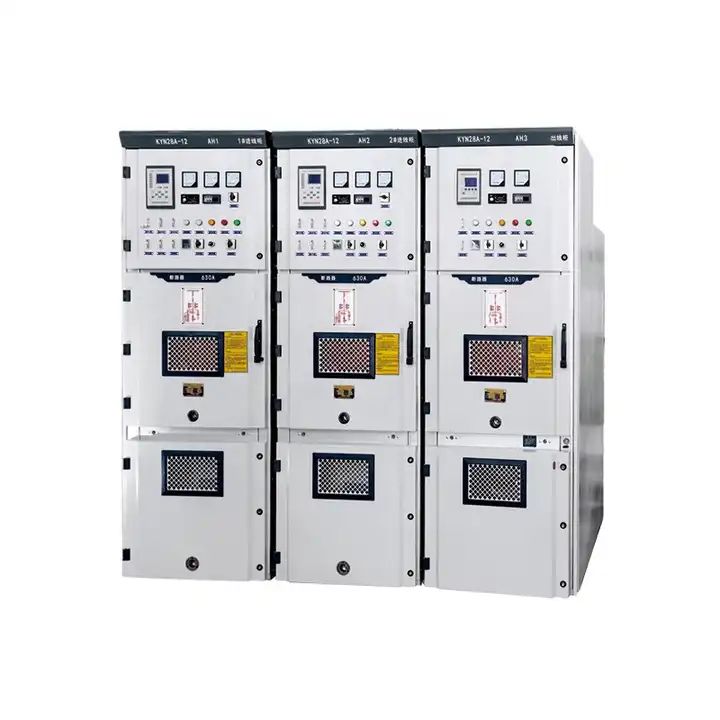

Armored naaalis na AC metal enclosed switchgear 33kv

Ipinagmamalaki ni Lugao bilang isang dalubhasang nakabaluti na naaalis na AC metal na nakapaloob na switchgear 33KV tagagawa.Or armored removable AC metal enclosed switchgear 33kv, na tinukoy bilang switchgear, nagpapatakbo sa loob ng 3.6-12 kilovolt range, na sumusuporta sa isang three-phase AC 50Hz Single Bus Bar at isang Single Bus Bar Subsection System.This Comprehensive Distribution Equipment Equipment Finds Application In Power, Maliit at Medium-sized na Pag-iisa ng Papamahagi ng Pagtataya ng Application, Ang pamamahagi ng paghahatid, industriya at pagmimina, pati na rin ang pangalawang substation ng transpormer sa mga sistema ng industriya ng elektrikal, pinadali ang mga de-koryenteng takeovers, paghahatid ng kuryente, at malakihang motor na high-pressure na nagsisimula. Inhinyero upang makontrol, protektahan, at subaybayan, ang switchgear na ito ay nakakatugon sa mga pamantayan ng IEC298 at GB3906. tinitiyak nito ang pag -iwas sa hindi sinasadyang singil na pagtulak at paghila ng breaker, pagbubukas at pagsasara ng breaker, pag -iwas ng mga mishaps, at pagsasara ng breaker sa pamamagitan ng isang saligan na switch.Additionally, ito Ang vacuum circuit-breakers at VD4 vacuum circuit-breakers ng ABB Corporation, ang switchgear na ito ay nagpapakita ng higit na mahusay na pagganap bilang isang maaasahang solusyon sa pamamahagi ng kuryente.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Lugao ay isang nakabaluti na naaalis na AC metal enclosed switchgear 33KV supplier.Ang kagamitan ng switch ay dinisenyo ayon sa GB3906-91 Metal Armoring Seal Switch Equipment. Ang katawan ng rectifier ay binubuo ng katawan ng gabinete at mga draw-out na bahagi (lalo na ang handcart) na nakalagay sa gitna. Tingnan ang Charter 1. Ang gabinete ay nahahati sa apat na magkahiwalay na silid, ang panlabas na takip ng proteksyon ay ang IP4X, kapag ang bawat maliit na silid at ang circuit breaker ay binuksan, ang grade grade ay IP2X. Maaari itong suspindihin ang inlet, outlet line, cable's inlet, outlet line at iba pang plano sa pag -andar. Matapos ayusin at pagsamahin, maaari itong maging bawat uri ng form ng plano ng kagamitan sa pamamahagi ng kuryente. Ang kagamitan sa switch na ito ay maaaring mai -install at mapanatili mula sa harapan, samakatuwid maaari itong isulat ang dalawahan na pag -aayos pabalik sa likod at mai -install laban sa dingding, pagpapabuti ng seguridad at kakayahang umangkop ng kagamitan sa switch at gagamitin ang buong lugar ng pagsakop.

Armored naaalis na AC metal enclosed switchgear 33KV operating environment

1. Normal na kondisyon

a. Nakapalibot na temperatura ng hangin:- 10 ℃～+40 ℃

b. Altitude: 1000m

c. Relative environment kahalumigmigan: Ang pang -araw -araw na kamag -anak na kahalumigmigan na average ay hindi mas mataas kaysa sa 95%, ang buwanang average na kahalumigmigan na kahalumigmigan ay hindi kaysa sa mas mataas na 90%

d. Lindol: Ang intensity ay hindi lalampas sa 8 degree.

e. Ang nakapalibot na hangin nang walang kinakaing unti -unti o nasusunog na gas o singaw ng tubig.

f. Nang walang maraming dumi at regular na mabangis na panginginig ng boses, sa ilalim ng matinding kondisyon, ang intensity ay nakakatugon sa unang uri ng kinakailangan.

2. Mga espesyal na kondisyon sa pagtatrabaho

* Kapag ginagamit ito sa kabila ng normal na kondisyon ng kapaligiran na itinakda sa GB3906, dapat kumunsulta ang gumagamit sa paggawa.

Armored naaalis na AC metal enclosed switchgear 33kV katangian

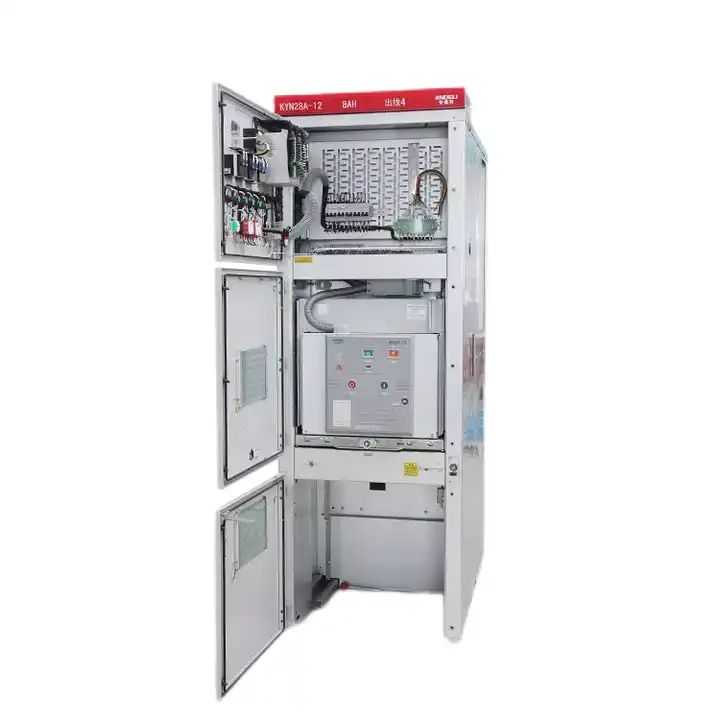

Ang balangkas ng handcart ay gawa sa bakal na sheet sa pamamagitan ng prusisyon ng tool ng CNC machine at rivet welding. Ayon sa application, ang mga handcarts ay maaaring nahahati sa circuit breaker hand-cart, boltahe ng transpormer ng transpormer, paghiwalayin ang handcart at metering handcart, atbp. Sa gabinete, ang handcart ay may hiwalay na posisyon, posisyon sa pagsubok at posisyon ng pagpapatakbo, ang bawat isa ay idinisenyo gamit ang isang aparato ng lokasyon upang matiyak na ang handcart ay maaaring madaling lumipat sa mga nabanggit na posisyon, habang ang interlock ay dapat na mai-lock upang ilipat ang posas.

Ang bus ay pinangunahan mula sa isang gabinete ng switch sa isa pa at naayos na may static contact box sa pamamagitan ng sanga ng bus. Ang bus ng sanga ng taba ay konektado sa pamamagitan ng bolt sa static contact box at pangunahing bus, hindi nangangailangan ng anumang iba pang mga linya ng clamp o insulators. Kapag may espesyal na demand ng mga kliyente o proyekto, ang pagkonekta ng bolt sa bus bar ay maaaring ma -encapsulated na may pagkakabukod at end cap. Kapag ang bus ay tumatawid sa baffle ng switch cabinet, ayusin ito sa bushing ng bus, upang, kung mayroong anumang panloob na arko ng kasalanan, maiiwasan nito ang pagkalat ng kasalanan sa ibang gabinete at masisiguro ang mekanikal na lakas ng bus.

Sa loob ng silid ng cable, ang kasalukuyang transpormer, grounding switch, arrester at cable ay maaaring mai -install, at sa ilalim ay dinisenyo slotted na naaalis na sheet ng aluminyo upang matiyak ang maginhawang konstruksiyon ng site.

Ginagamit ang silid ng instrumento ng relay upang mai -install ang lahat ng mga uri ng mga sangkap, tulad ng mga relay, instrumento, tagapagpahiwatig ng signal at switch ng operating, atbp Bilang karagdagan, magagamit ito upang magdagdag ng isang maliit na silid ng bus sa tuktok ng silid ng instrumento ayon sa hinihingi ng mga kliyente, at magtakda ng 16 na linya upang makontrol ang maliit na bus.

Sa silid ng handcart, ang silid ng bus at silid ng cable ay naka -install na aparato ng paglabas ng presyon. Kapag may panloob na arko ng kasalanan sa breaker, pangunahing bus o sa loob ng silid ng cable, at sa hitsura ng electric arc, ang panloob na presyon sa switch cabinet ay tumataas. Matapos itong tumaas sa isang tiyak na presyon, ang presyon na naglalabas ng metal sheet ng tuktok na aparato ay awtomatikong bubuksan, at ang presyon at gas ay pinakawalan upang masiguro ang kaligtasan ng operator at ang gabinete ng switch.

Ginagamit ang aparato ng Latching upang ikonekta ang gitnang exit at katawan ng gabinete, at ang pag -aangat ng aparato ay dinisenyo din upang gawing mas maginhawa upang buksan ang gitnang exit. Kapag ang gitnang exit ay mananatiling sarado, ang lakas ng pagkonekta sa katawan ng gabinete ay ang pinakamahusay at ang kakayahan laban sa panloob na pagkakamali na epektibo ay pinalakas.
