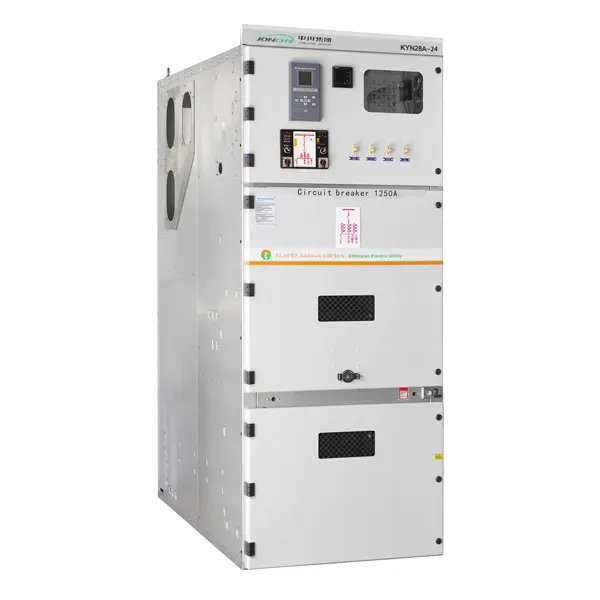

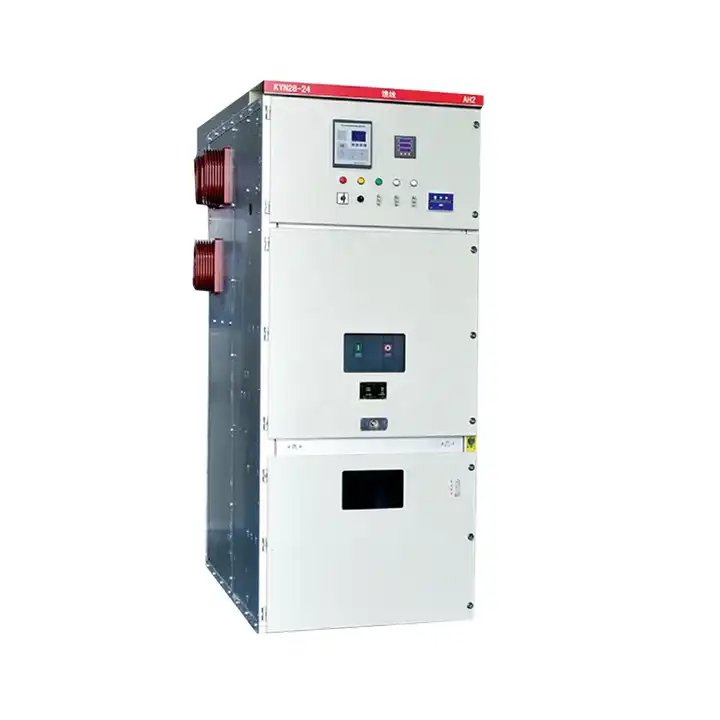

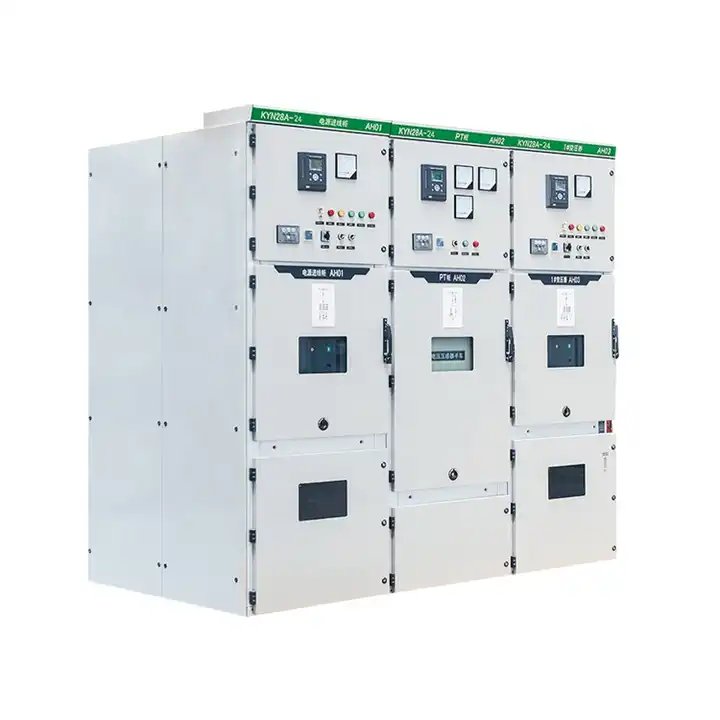

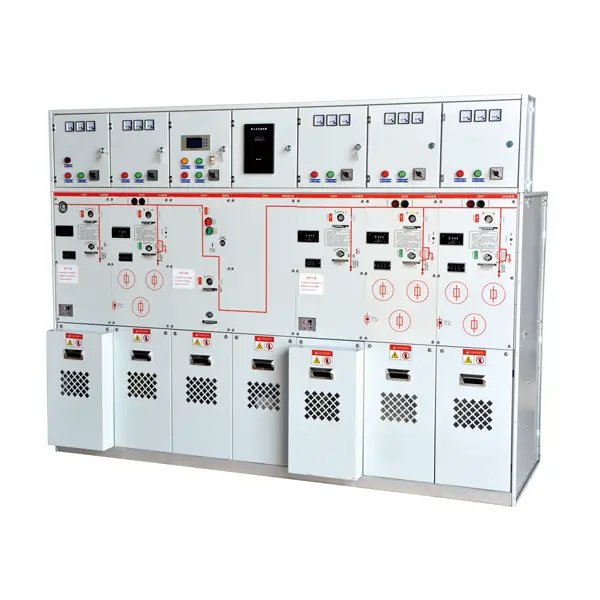

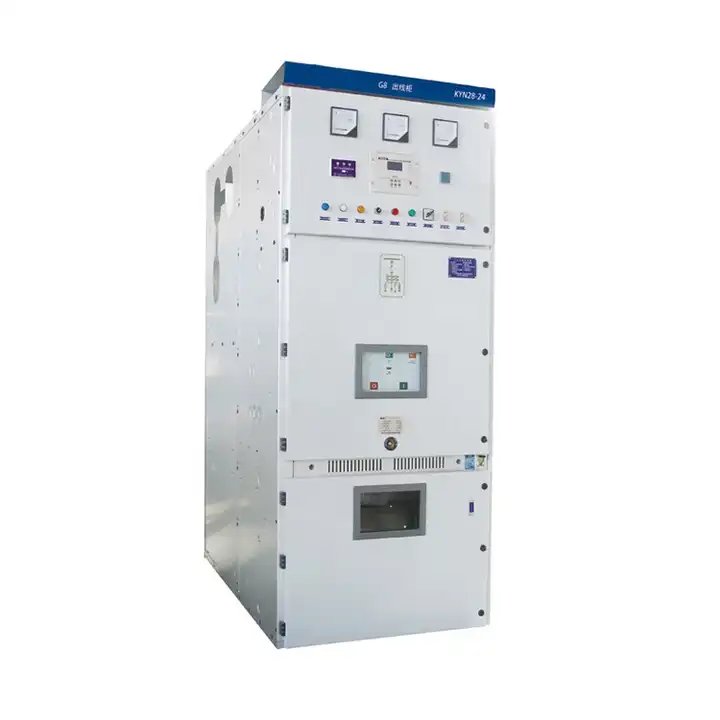

33KV MV HV AC Metal Enclosed Switchgear

Ipinagmamalaki ni Lugao bilang isang nangungunang AC metal na nakapaloob na tagagawa ng switchgear, na dalubhasa sa advanced na 33KV MV HV AC metal na nakapaloob na mga solusyon sa switchgear. Para sa mga three-phase solong bus at solong mga sistema ng seksyon ng bus, na nagpapatakbo sa 15kV at AC50 (60) Hz. Tiwala sa Lugao para sa mga solusyon sa pagputol sa mataas na boltahe switchgear, maingat na idinisenyo upang matugunan ang pinakamataas na pamantayan ng pagganap at pagiging maaasahan sa magkakaibang mga aplikasyon.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Lugao ay ang iyong pinagkakatiwalaang tagapagtustos ng 33KV MV HV AC Metal Enclosed Switchgear. Ang aming itinampok na produkto, ang 33KV MV HV AC metal na nakapaloob na switchgear, ay nakatayo kasama ang compact volume at AC metal-enclosed na istraktura, na sumasalamin sa disenyo ng 12kV mid-set switchgear. Partikular na ginawa para sa 24KV/15KV system, tinanggal nito ang pangangailangan para sa pinagsama -samang pagkakabukod o interphase separator, tinitiyak ang pambihirang pagganap ng pagkakabukod.

Ang mataas na boltahe na switchgear ay nagpapauna sa kaligtasan at kakayahang umangkop, na binubuo ng isang katawan ng gabinete at isang mid-set na maalis na bahagi (handcart). Ang katawan ng gabinete ay nahati sa apat na mga compartment, na ipinagmamalaki ang isang antas ng proteksyon ng enclosure ng IP4X. Kapag ang mga pintuan ng kompartimento at ang pintuan ng circuit breaker ay binuksan, ang degree degree ay nagiging IP2X.

Ang kakayahang umangkop ay isang pangunahing tampok, na akomodasyon ng iba't ibang mga scheme at form, kabilang ang suporta para sa overhead papasok at papalabas na mga linya, mga papasok na linya at papalabas na mga linya, at iba pang mga functional na pagsasaayos. Sa mga kakayahan ng permutation at kumbinasyon nito, nagbabago ito sa isang yunit ng pamamahagi ng kuryente para sa magkakaibang mga aplikasyon.

Pinadali ang kadalian ng pag -install, pag -debug, at pagpapanatili mula sa harap, ito

Nag-aalok ang mataas na boltahe ng switchgear ang pagpipilian ng pag-aayos ng duplex sa pamamagitan ng back-to-back na pagpoposisyon o pagsasaayos ng naka-mount na dingding. Hindi lamang ito nagpapabuti sa kaligtasan at kakayahang umangkop ngunit pinaliit din ang espasyo sa sahig, ginagawa itong isang mainam na pagpipilian para sa iba't ibang mga pag -setup. Tiwala Lugao para sa isang komprehensibo at madaling iakma 33KV MV&HV AC Metal Enclosed Switchgear Solution na pinagsasama ang teknolohiyang paggupit na may praktikal na disenyo, tinitiyak ang pagiging maaasahan at kahusayan sa magkakaibang mga aplikasyon ng mataas na boltahe.

33KV MV & HV AC Metal Enclosed SwitchgearOperating environment

1. Nakapaligid na temperatura ng hangin: -15 ℃～+40 ℃;

2. Altitude: ≤3000m;

3. Relatibong kahalumigmigan: Pang -araw -araw na ibig sabihin ng kamag -anak na kahalumigmigan na hindi hihigit sa 95%, buwanang nangangahulugang hindi hihigit sa 90%;

4. Seismic intensity: hindi lampas sa MS8;

5. Ang site ng pag -install ay dapat na walang sunog, paputok na panganib, malubhang polusyon, kaagnasan ng kemikal o malubhang panginginig ng boses.

6. Kung ang produkto ay inilaan para sa mga lokasyon na lampas sa normal na mga kondisyon ng serbisyo na itinakda ng GB3906, mangyaring makipag -ayos sa aming kumpanya.

33KV MV & HV AC metal na nakapaloob na mga katangian ng switchgear

Ang iba't ibang mga handcart, maginhawang balangkas ng operasyon ng handcart ay binubuo ng mga sheet ng bakal sa pamamagitan ng machining ng tool ng CNC machine. Ang handcart ay may mahusay na koordinasyon ng pagkakabukod sa katawan ng gabinete, na may ligtas, maaasahan at nababaluktot na mekanikal na interlocking. Maaari itong nahahati sa handcart ng circuit breaker, boltahe ng transpormer ng boltahe at paghiwalayin ang handcart ayon sa mga layunin, ang mga posas ng parehong pagtutukoy ay maaaring palitan ng ganap. Mayroong paglabag sa posisyon, posisyon ng pagsubok at posisyon ng pagtatrabaho sa katawan ng gabinete para sa handcart, ang bawat posisyon ay may posisyon sa pagpoposisyon ayon sa pagkakabanggit na ginagarantiyahan ang maaasahang interlocking, dapat magsagawa ng operasyon ayon sa proseso ng interlocking anti-misoperasyon. Ang lahat ng mga handcarts ay nagpatibay ng lead screw upang paikutin upang itulak o bawiin, ito ay maginhawa at nababaluktot upang mapatakbo, na angkop para sa lahat ng mga uri ng mga operator na tungkulin. Kapag kinakailangan na alisin ang handcart mula sa katawan ng gabinete, mangyaring gumamit ng isang espesyal na kotse ng paglipat upang dalhin ito nang maginhawa, pagkatapos ay isagawa ang mga inspeksyon at pagpapanatili; Pinagtibay nito ang uri ng kalagitnaan ng set, may maliit na dami, maginhawa upang suriin at mapanatili.
