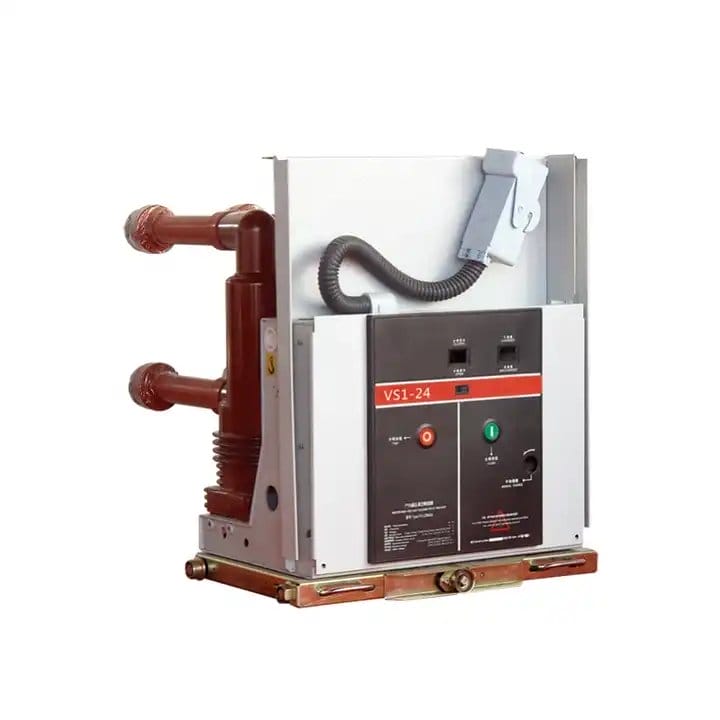

630a panloob na HV vacuum circuit breaker

Ipinagmamalaki ni Lugao bilang isang nakalaang panloob na tagagawa ng vacuum circuit breaker, na nag -aalok ng 630A panloob na HV vacuum circuit breaker na may naka -embed na mga poste. May layunin na dinisenyo para magamit sa three-phase AC 50Hz panloob na mga sistema ng pamamahagi ng kuryente, ang mga circuit breaker na ito ay partikular na na-rate para sa isang boltahe ng 24 kV. Ang kanilang pangunahing pag -andar ay upang maprotektahan at kontrolin ang mga de -koryenteng kagamitan sa iba't ibang mga setting, kabilang ang mga pang -industriya at pagmimina, mga halaman ng kuryente, at mga pagpapalit. Ang VS1-24 circuit breakers ay naglalaro ng isang mahalagang papel sa pagtiyak ng kaligtasan at pagiging maaasahan ng mga de-koryenteng sistema sa pamamagitan ng agad na pagambala sa circuit sa kaso ng mga pagkakamali o hindi normal na mga kondisyon. Piliin ang Lugao para sa mga solusyon sa paggupit na muling tukuyin ang mga pamantayan sa panloob na vacuum circuit breakers.

Magpadala ng Inquiry

Paglalarawan ng Produkto

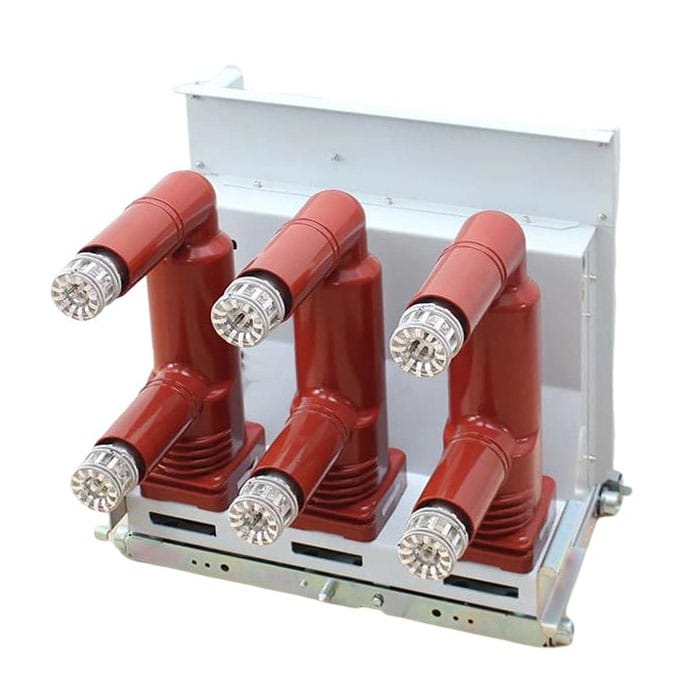

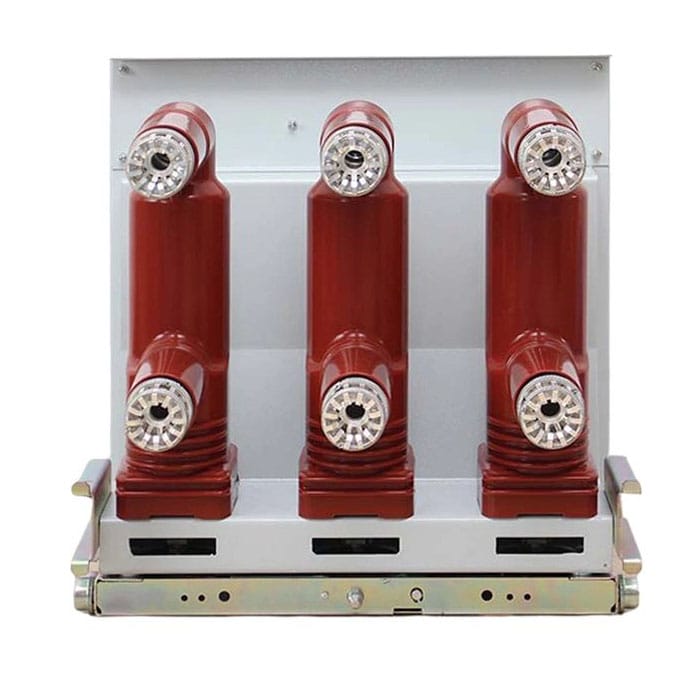

Ang Lugao ay isang 630A panloob na HV vacuum circuit breaker supplier. Ang serye ng VS1-24 ng mga panloob na vacuum circuit breaker na may naka-embed na mga pole ay gumagamit ng isang naka-embed na disenyo ng poste para sa pangunahing conductive circuit. Ang makabagong disenyo na ito ay makabuluhang nagpapabuti ng pagkakabukod, pagiging maaasahan ng mekanikal, at pagsira sa pagganap, na humahantong sa isang operasyon na walang pagpapanatili at isang pinalawig na mekanikal at elektrikal na habang-buhay. Ang vacuum circuit breaker ay sumusunod sa parehong pamantayan ng National at IEC, na nakamit ang isang rating ng pagganap ng M-E2-C2.

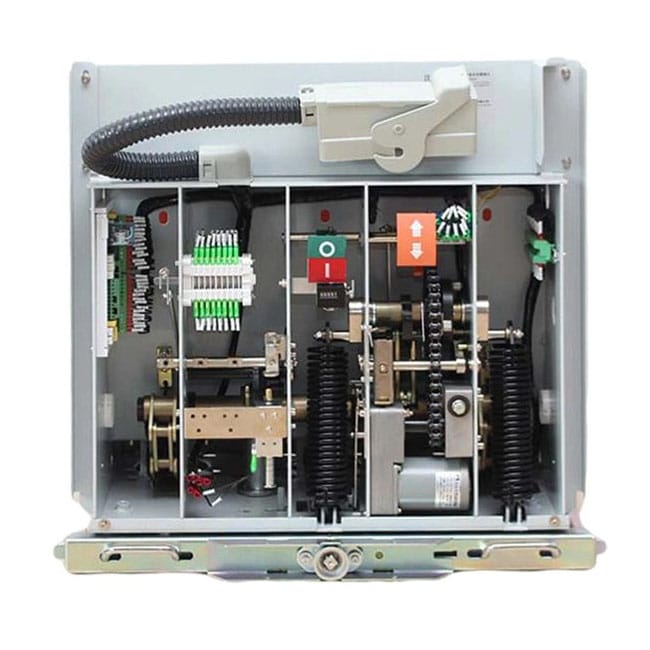

Dinisenyo para sa pagiging tugma sa switchgear tulad ng Kyn28-24 (GZS1), ang produktong ito ay angkop para sa mga nakapirming pag-install. Ang vacuum circuit breaker ay nagpapatakbo batay sa prinsipyo na, kapag nakabukas ang paglipat at static na mga contact sa pamamagitan ng mekanismo ng operating, ang isang arko ay nabuo sa pagitan nila. Ang mataas na temperatura na pagkasumpungin ng mga ibabaw ng contact ay bumubuo ng isang magnetic field, na nagtutulak ng arko nang mabilis sa kahabaan ng tangential direksyon ng contact na ibabaw. Ang singaw ng metal ay nakalagay sa isang metal na silindro (kalasag), at ang arko ay natural na nagpapatay habang tumatawid ito ng zero, na pinapayagan ang lakas ng daluyan na mabilis na mabawi.

Bilang karagdagan sa maaasahang pagganap nito, ang serye ng VS1-24 ay mainam para sa mga panloob na aplikasyon sa industriya, mga negosyo sa pagmimina, mga halaman ng kuryente, at mga pagpapalit. Tinitiyak ng naka -embed na disenyo ng poste ang pinahusay na pagiging maaasahan ng pagkakabukod at mahusay na mga kakayahan sa pagsira. Ang panloob na vacuum circuit breaker, na naka-embed sa switchgear, ay nagbibigay ng isang matatag na solusyon para sa proteksyon ng kagamitan sa kuryente at kontrol sa iba't ibang mga kapaligiran na may mataas na boltahe.

630a panloob na HV vacuum circuit breaker operating environment

1. Nakapaligid na temperatura ng hangin: itaas na limitasyon +40 degree, mas mababang limitasyon -40 degree;

2. Altitude: ≤2000m (kung tataas ang taas, ang antas ng antas ng pagkakabukod ay tataas nang naaayon);

3. Pressure ng hangin: hindi hihigit sa 700pa (katumbas ng bilis ng hangin na 34m/s);

4. Earthquake Intensity: Hindi hihigit sa 8 degree;

5. Antas ng Kontaminasyon: ⅳ Antas;

6. Pinakamataas na pagkakaiba -iba ng temperatura sa pang -araw -araw: hindi hihigit sa 25 degree;

7. Relatibong kahalumigmigan: Ang pang -araw -araw na average ay hindi hihigit sa 95%, at ang buwanang average ay hindi hihigit sa 90%;

8. Mga lugar na walang pamamaga, peligro ng pagsabog, kaagnasan ng kemikal at malubhang panginginig ng boses.

630a panloob na HV Vacuum circuit breaker specification

Bilang	Parameter		Unit	Halaga
1	Na -rate na boltahe		KV	24
2	Na -rate na antas ng pagkakabukod	Na-rate ang short-time na dalas ng kuryente na may boltahe (1min)	KV	65、79
		(interphase, kamag -anak na lupa, bali)
		Na -rate ang Impulse ng Lightning na may boltahe	KV	125、145
		(phase, phase, port)
3	Rated frequency		Hz	50
4	Na -rate na kasalukuyang		A	630、1250、1600 、
				2000、2500、3150
5	Na-rate ang short-circuit breaking kasalukuyang		ang	20 、 25 、 31.5
6	Na-rate ang Short-Time 4s na may kinalaman sa kasalukuyan			20 、 25 、 31.5
7	Na-rate ang short-circuit na kasalukuyang			50 、 63 、 80
8	Na -rate ang rurok na nakatiis sa kasalukuyan			50 、 63 、 80
9	Pagkakasunud -sunod ng operasyon ng nominal			O-0.3S-CO-180S-CO
10	Na-rate ang short-circuit na paglabag sa kasalukuyang mga oras ng pagsira		oras	20
11	Na -rate na cable charging breaking kasalukuyang		A	31.5
12	Na -rate ang solong capacitor bank breaking kasalukuyang		A	630
13	Na-rate ang back-to-back capacitor bank breaking kasalukuyang		A	400
14	Mekanikal na buhay		oras	10000
15	Pinapayagan ng gumagalaw at static na mga contact ang naipon na kapal ng pagsusuot		mm	3
