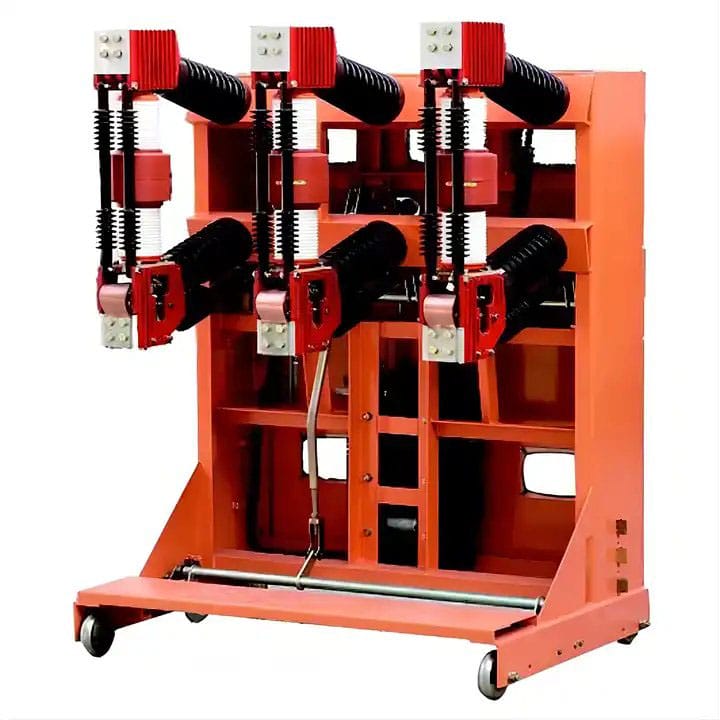

Ang LiuGao ay buong pagmamalaki na naninindigan bilang isang nangungunang tagagawa ng panloob na vacuum circuit breaker, na nagtatampok ng 40.5KV Autometic Closing Vacuum Circuit Breaker 40.5KV—isang panloob na high-voltage na de-koryenteng device na may rate na boltahe na 40.5kV, na gumagana sa three-phase AC 50Hz. Iniakma para sa mga pang-industriya at pagmimina, substation, at transmission at distribution system, ang breaker na ito ay nagbibigay ng maaasahang kontrol at paglipat ng proteksyon. Ang pambihirang kaangkupan nito para sa mga aplikasyon sa metalurhiya at electric arc steel-making, kung saan ang mga madalas na operasyon ay mahalaga, ang nagpapahiwalay dito. Alinsunod sa pamantayang "AC High Voltage Circuit Breaker" ng GB 1984-89, iniimbitahan ka ni LiuGao na maranasan ang mga makabagong solusyon na muling tumutukoy sa pagiging maaasahan at pagganap sa mga panloob na vacuum circuit breaker.

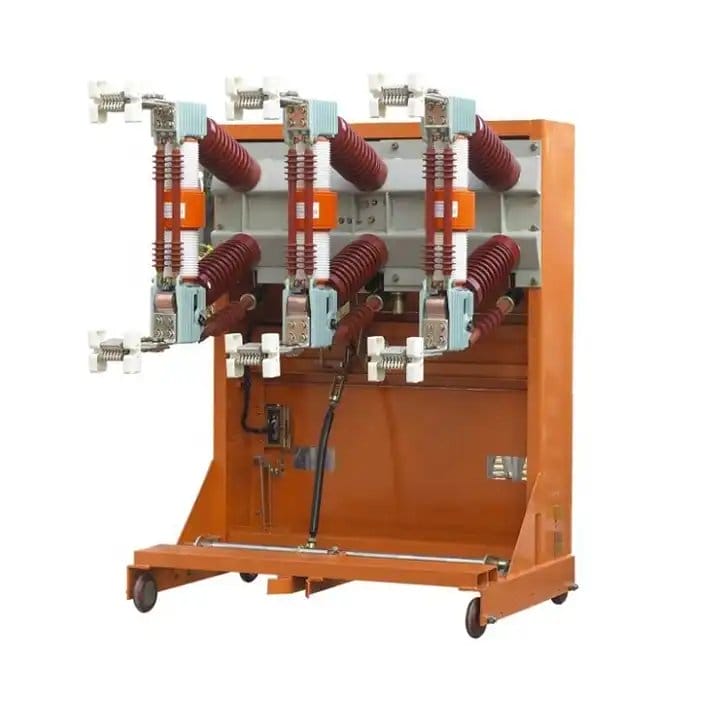

Ang LiuGao ay nakatayo bilang isang dedikadong tagagawa ng panloob na vacuum circuit breaker, ang ZN23-40.5 Vacuum Circuit Breaker ay mga panloob na high-voltage power distribution device na idinisenyo para sa isang rated na boltahe na 40.5kV at gumagana sa three-phase AC 50Hz. Maaari silang isama nang walang putol sa JYN1-35 at GBC-35 switchgear. Ang mga circuit breaker na ito ay angkop para sa pagkontrol at pagprotekta sa power transmission at distribution system sa mga pasilidad tulad ng power plant at substation. Lalo na, mahusay sila sa mga application na may madalas na operasyon, tulad ng sa mga industriya ng metalurhiya at arc steel.

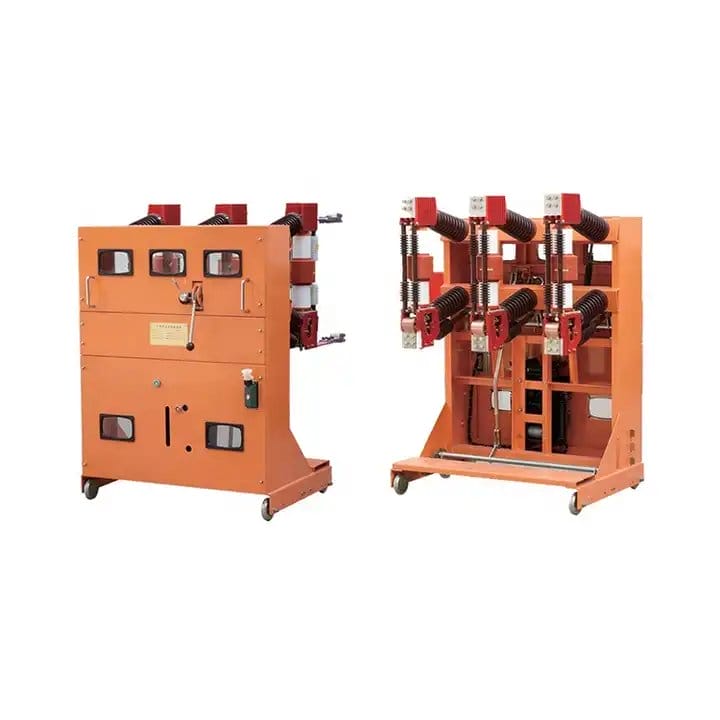

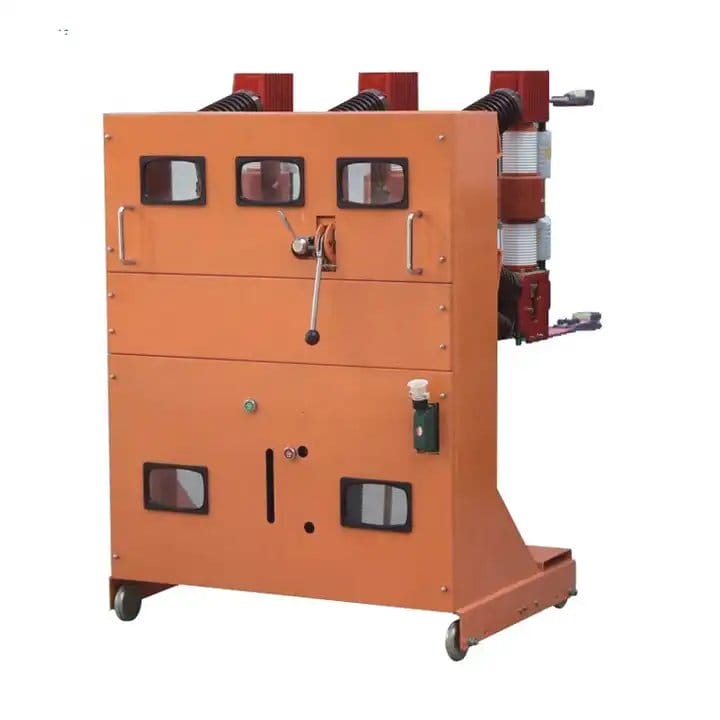

Nagtatampok ng disenyo ng uri ng handcart, ipinagmamalaki ng ZN23-40.5 Vacuum Circuit Breaker ang isang pinag-isipang istraktura para sa madaling pagpapanatili. Nilagyan ang mga ito ng alinman sa CD10-Ⅱ electromagnetic operating mechanism o CT19-BN spring operating mechanism. Ang mga breaker na ito ay partikular na idinisenyo para sa pag-install sa high-voltage switchgear tulad ng GBC-40.5, JYN1-40.5, at iba pang matataas na cabinet.
1. Ang pinakamataas na limitasyon ng ambient air temperature ay hindi mas mataas sa +40"C, at ang mas mababang limitasyon ay hindi mas mababa sa -10°C (pinahihintulutan ang imbakan at transportasyon sa -30°C):
2. Sa mga lugar kung saan ang altitude ay hindi lalampas sa 1000m, kapag ang produkto ay ginamit sa isang 7.2kV system, ang naaangkop na altitude ay maaaring tumaas ng hanggang 3000m;
3. Relative humidity: ang pang-araw-araw na average ay hindi hihigit sa 95%, at ang buwanang average ay hindi hihigit sa 90%;
4. Saturated vapor pressure: ang pang-araw-araw na average na halaga ay hindi hihigit sa 2.2x 103MPa, ang buwanang average na halaga ay hindi hihigit sa 1.8x 103MPa, at ang condensation ay maaaring mangyari kapag ang temperatura ay bumaba nang husto sa panahon ng halumigmig;
5. Ang lugar ng pag-install ay dapat na libre mula sa madalas na marahas na vibrations;
6. Ang nakapaligid na hangin ay hindi dapat na marumi nang malaki ng kinakaing unti-unti o nasusunog na mga gas at singaw ng tubig;
7. Ang lugar ng pag-install ay dapat panatilihing tuyo at malinis;
8. Ang seismic intensity ay hindi dapat lumampas sa 8 degrees.
Hindi. | item | Yunit | Data | ||
1 | Na-rate na Boltahe | Kv | 40.5 | ||
2 | Rated Insulation(1min power frequency makatiis ng boltahe) | Kv | 95 | ||
3 | Na-rate na Insulation (Naka-rate na salpok ng kidlat na makatiis ng boltahe) | A | 185 | ||
4 | Na-rate na Dalas | Hz | 50 | ||
5 | Na-rate na Kasalukuyan | A | 630 / 1250/ 1600 / 2000 / 2500 | ||
6 | Na-rate na Short-circuit Breaking Current | Ang | 25 / 31.5 | ||
7 | Rated Peak Withstanding Current | Ang | 63 / 80 | ||
8.a | Na-rate ang kasalukuyang paggawa ng short-circuit | Ang | 63 / 80 | ||
8.b | Na-rate na Short-circuit Kasalukuyang Breaking Times | t | 20 | ||
9 | Breaking Time | MS | ≤80 | ||
10 | Na-rate na Thermal Stabilization Time | s | 4 | ||
11 | Na-rate na Pagkakasunud-sunod ng mga Operasyon | / | O-0.3s-CO-180s-CO | ||
12 | Rated Operating Voltage | V | AC110 / AC 220 / DC110 / DC 220 | ||
13 | Rated Working Current ng Closing and Opening Coil | / | 1.05(110V) / 0.96(220V) | ||
14 | Phase Center Distansya | mm | 300±1.5 / 380±1.5 / 440±1.5 | ||
15 | Pinapayagan ang Kapal ng Pagsuot ng Mga Contact | mm | ≤3 | ||
16 | Pangunahing Circuit Resistance para sa Bawat Phase | mΩ | 80 | ||
17 | Buhay na Mekanikal | F | 10000 |
Hindi. | item | Yunit | Data | ||
1 | Distansya sa Pakikipag-ugnayan | mm | 20±2 | ||
2 | Overtravel | mm | 4±1 | ||
3 | Average na Bilis ng Pagsara | MS | 0.6±0.2 | ||
4 | Average na Bilis ng Pagbubukas | MS | 1.6±0.3 | ||
5 | Oras ng Pagsasara | MS | 50~85 | ||
6 | Oras ng Pagbubukas | MS | 40~85 | ||
7 | Pagsasara ng Contact Bounce Time | MS | ≤3 | ||
8 | Three-phase na Pagsara at Pagbubukas sa Iba't Ibang Mga Phase | MS | ≤2 | ||
9 | Buffer Stroke | mm | 17 |
