SM6 SF6 Gas insulated compact RMU metal enclosed switchgear

Ang LGSM6 SF6 Gas Insulated Compact RMU Metal Enclosed Switchgear ay gumagamit ng SF6 gas bilang insulating medium, na nag-aalok ng mga bentahe tulad ng compact na istraktura, walang maintenance na operasyon, at mataas na pagiging maaasahan. Ang Lugao ay nagtataglay ng advanced na R&D na teknolohiya at ganap na automated na mga linya ng produksyon, na tinitiyak ang mataas na kalidad ng produkto. Ang LGSM6 ay na-export sa Southeast Asia, Europe, at iba pang mga rehiyon, na may taunang benta na lampas sa 5,000 units. Ang sapat na imbentaryo ay pinananatili upang suportahan ang mabilis na paghahatid.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang SM6 SF6 Gas insulated compact RMU metal enclosed switchgear ay ang switchgear thing na ito, alam mo, isang compact RMU na insulated na may SF6 gas at metal na nakapaloob. Ang uri nito ng mas bagong uri na gumagamit ng SF6 load switch bilang pangunahing bahagi para sa paglipat. Sa loob, tinatakpan nito ang mahahalagang bagay tulad ng circuit breaker, ang load switch, at disconnector lahat sa isang stainless steel box na puno ng SF6 gas na iyon. Ang setup na ito ay ginagawa itong mapagkakatiwalaan at pinapanatili ang mga tao na ligtas, at hindi nito kailangan ng anumang maintenance. Iyon ay isa sa mga mas magandang bahagi tungkol dito. Maaari kang pumili ng mga napapalawak na busbar kasama nito, na hinahayaan kang pagsamahin ang mga bagay gayunpaman ang gusto mo para sa ganap na modularity. Ang mga busbar na iyon ay lumalawak ngunit mananatiling ligtas na naka-insulated at may kalasag. Maliit ang laki ng mga ito, flexible ang pagpapatakbo, may magandang interlocking kaya walang mali, at medyo diretso ang pag-install sa mga ito. Sa pangkalahatan, nakakatulong itong makatipid ng maraming espasyo sa mga lugar tulad ng mga distribution room o transformer substation. Ito ay umaangkop sa iba't ibang sitwasyon at kung ano ang kailangan ng mga user.

Pangunahing teknikal na mga parameter

Hindi.	item		Yunit	Mga Parameter
1	Na-rate na Boltahe		kV	12	24	36	40.5
2	Na-rate na Kasalukuyan		A	630/1250
3	Na-rate na Dalas		Hz	50/60
4	1-Minutong Power Frequency Makatiis sa Boltahe	Kabuuang Halaga	kV	42	55	80	95
		Break Point		48	65	95	110
5	Ang Lightning Impulse ay Nakatiis sa Boltahe	Kabuuang Halaga	kV	75	125/150	170	95
		Break Point		85	150/160	185	215
6	Na-rate na Short-Time Withstand Current	Pangunahing Circuit	kA	25/2s
		Grounding Circuit		25/2s
7	Rated Peak Makatiis sa Kasalukuyan		kA	63			50
8	Rated Transfer Kasalukuyang		A	1300~1700
9	Rated Load Closing Breaking Current		A	630
10	Na-rate na Cable Charging Breaking Current		A	50/10
11	Unloaded Transformer Breaking Current		A	20
12	Cable Charging Ground Fault Breaking Current		A	100			80
13	Na-rate na Short-Circuit Breaking Current		kA	20
14	Rated Short-Circuit Closing Current		kA	63			50
15	Klase ng Proteksyon			IP3X
16	Mag-load ng Switch Life		Oras	5000
17	Grounding Switch Life		Oras	5000

Karaniwang Diagram ng Scheme：

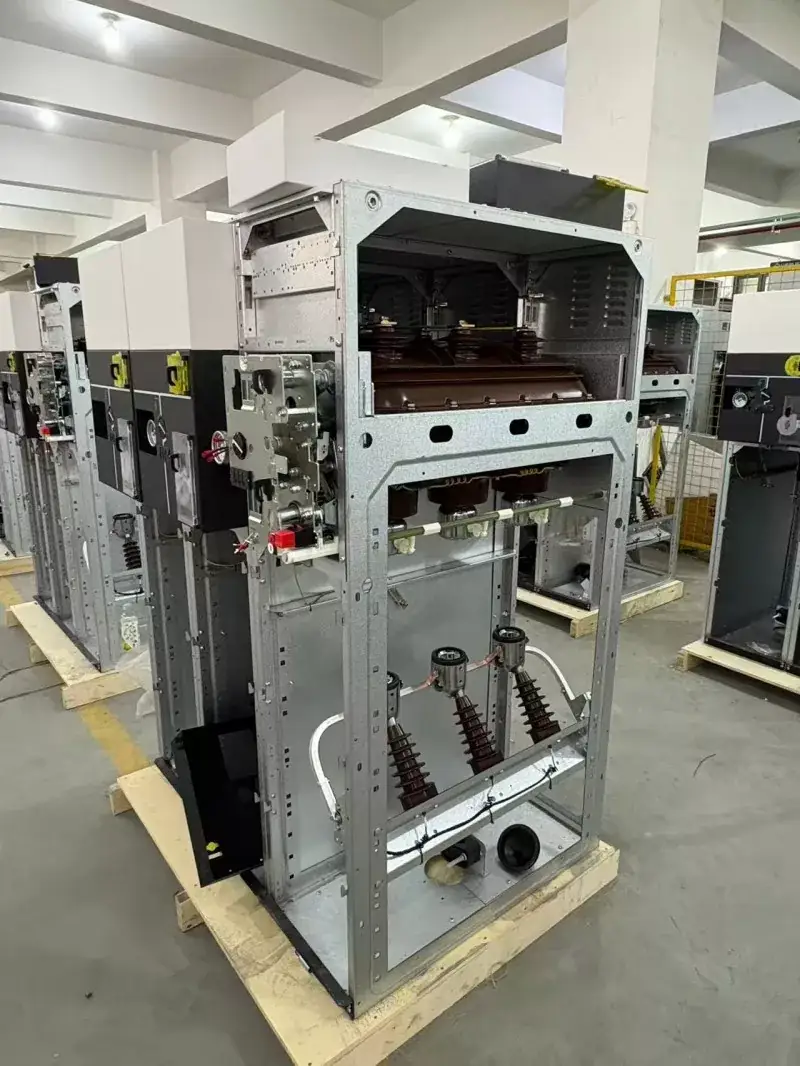

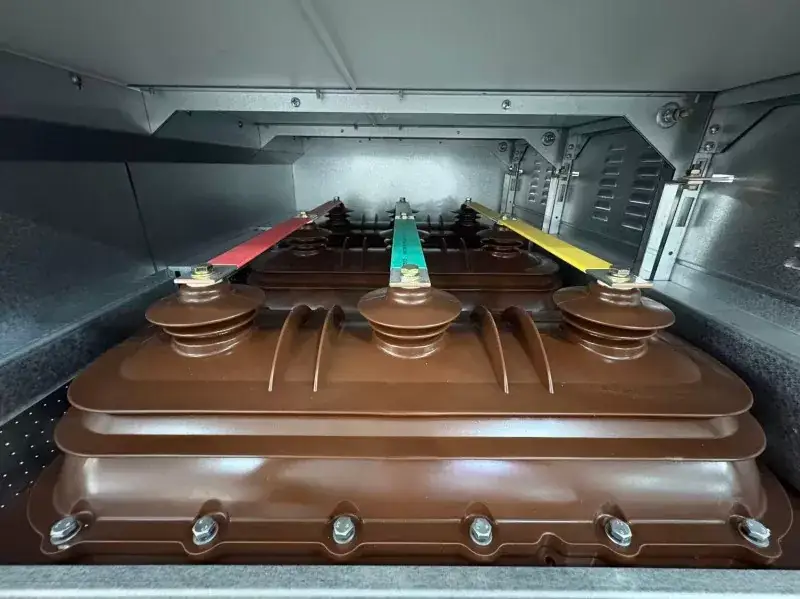

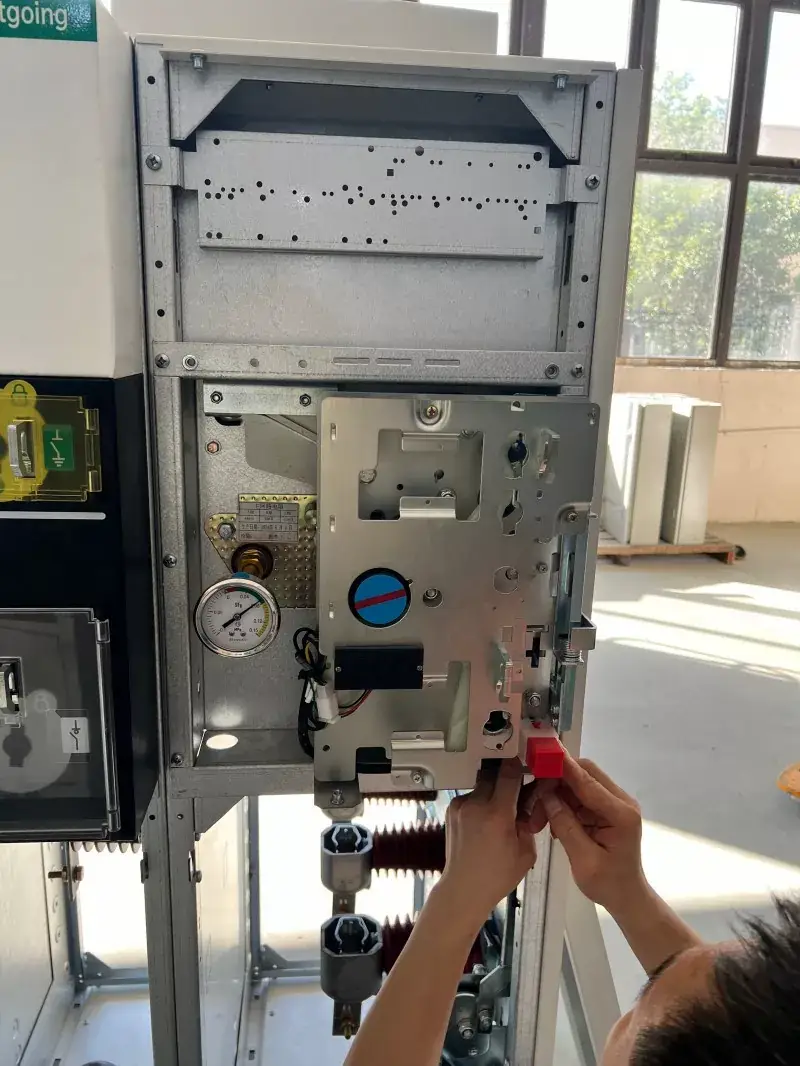

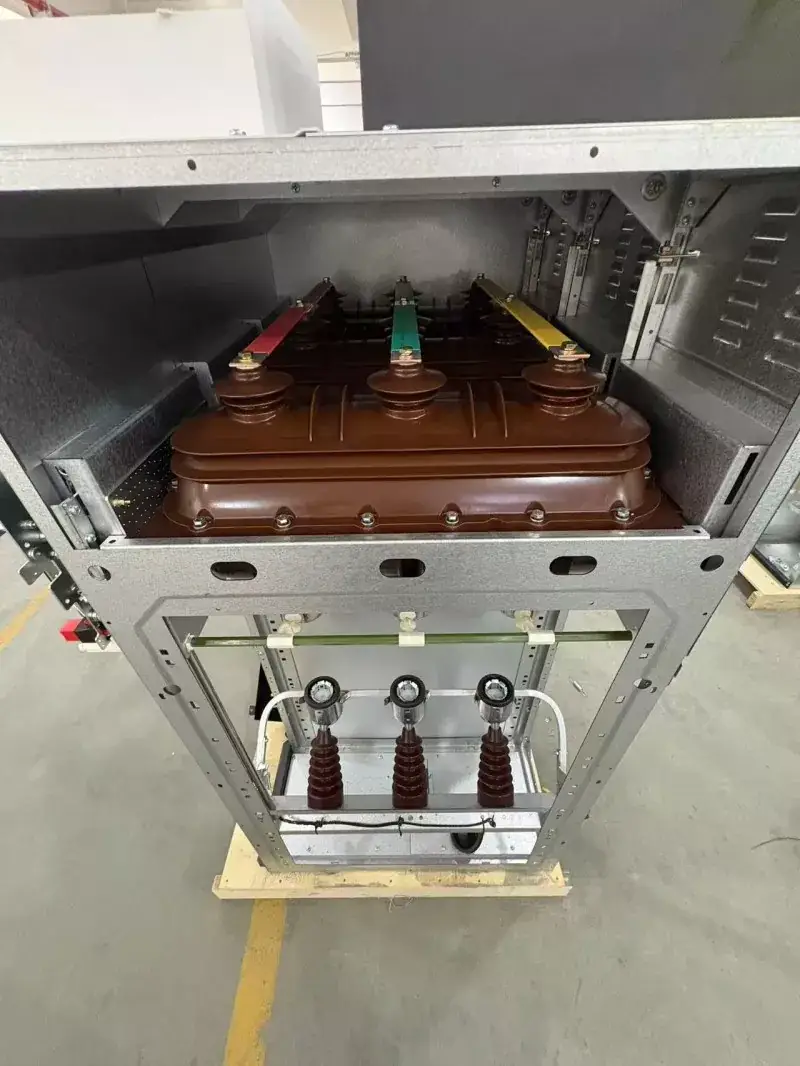

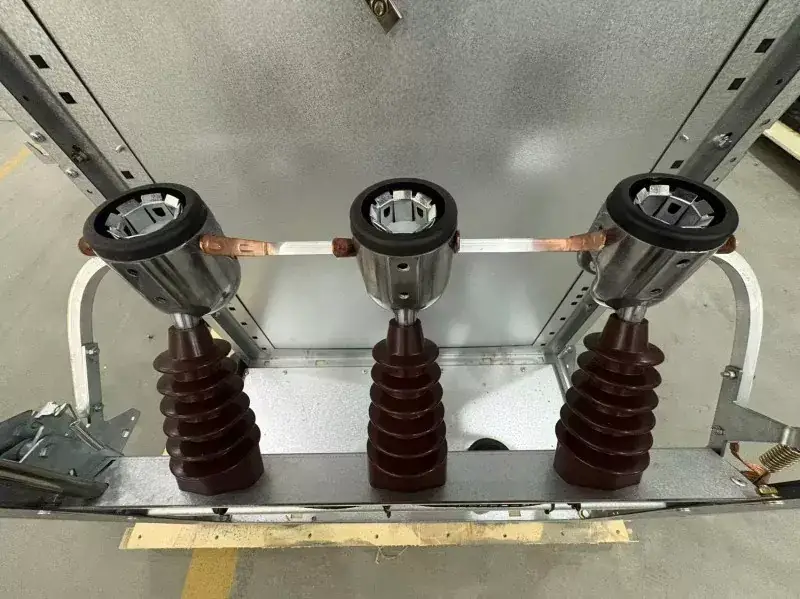

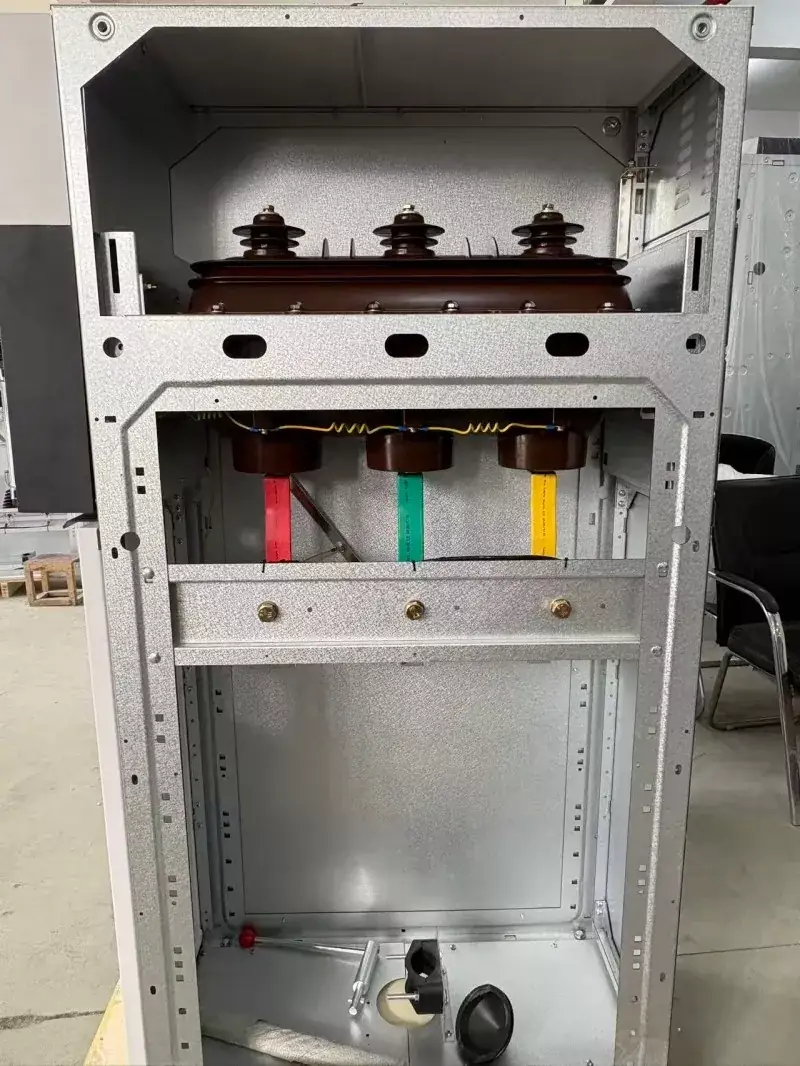

Pamamaril sa pabrika:

Bakit Piliin ang LGSM6 RMU

1. Ganap na Naka-sealed na Disenyo: Ang gas chamber ng SM6 SF6 Gas insulated compact RMU metal enclosed switchgear ay laser-welded upang matiyak ang maaasahang pagganap ng sealing. Gamit ang mahusay na insulation at arc-extinguishing properties ng SF6 gas, ang phase-to-phase at phase-to-ground insulation na mga distansya ay makabuluhang pinaikli, at ang mababang presyon ng gas ay ginagawa itong hindi sensitibo sa mga pagbabago sa temperatura.

2. Three-Position Switch Design: Ang load/disconnect switch na ito ay nagsasama ng tatlong posisyon: closed, open, at grounded. Ang disenyo ng rotary moving contact ay nagbibigay ng simple at intuitive na operasyon, at ang visibility ng break point ay malinaw na nakikita sa pamamagitan ng observation window, na nakakatugon sa mga kinakailangan sa kaligtasan sa pagpapanatili. Ang isang komprehensibong mekanikal na interlock sa pagitan ng tatlong mga posisyon ay nag-aalis ng posibilidad ng maling operasyon.

3. Mataas na Modularity at Expandability: Ang mga module ay maaaring basta-basta pagsasamahin at palawakin sa pamamagitan ng solid-insulated busbars o dedikadong connector, na angkop para sa mga simpleng linya ng terminal pati na rin sa mga kumplikadong sistema ng supply ng kuryente sa network ng singsing. Ang lahat ng mga yunit ay mayroon ding nakalaan na mga interface para sa pagpapatakbo ng kuryente at automation.

4. Ultra-High Protection Rating: Ang buong cabinet enclosure ay nakakamit ng IP3X o IP4X na proteksyon rating. Nilagyan ng komprehensibong mekanikal na interlocking device, tinitiyak nito ang kaligtasan ng mga tauhan at kagamitan. Ang cabinet ay nilagyan ng pressure relief channel upang palabasin ang pressure sa isang naka-target na paraan.

Mga Madalas Itanong

•Ang ganitong uri ba ng SM6 SF6 Gas insulated compact RMU metal enclosed switchgear ay nangangailangan ng regular na maintenance?

Hindi. Dahil ang lahat ng mga live na bahagi ay selyado sa loob ng isang hindi kinakalawang na asero na silid na puno ng SF6 gas, ang mga ito ay ganap na nakahiwalay sa mga panlabas na kontaminant, kahalumigmigan, at oksihenasyon. Ang regular na operasyon ay nangangailangan lamang ng pagsuri sa mga mekanikal na paggalaw ng control box at ang mga pagbabasa ng instrumento para sa wastong paggana.

•May sapat bang espasyo para sa mga koneksyon sa cable? Madali ba ang pag-install?

Na-optimize ng Lugao ang layout ng cable compartment, na nagbibigay ng sapat na espasyo para sa mga koneksyon ng cable, pinapadali ang paggawa ng mga pagwawakas ng cable at ang pag-install ng mga grounding wire.

•Gaano katagal ang lifespan ng produkto?

Sa ilalim ng normal na mga kondisyon ng pagpapatakbo, ang idinisenyong buhay ng serbisyo ng produkto ay karaniwang hanggang 30 taon. Ang mga hindi kinakalawang na asero na mga kahon ng gas ay may malakas na resistensya sa kaagnasan, at ang mekanikal na buhay ng pangunahing switch (tulad ng isang load switch) ay karaniwang maaaring umabot sa higit sa 5,000 na mga cycle.

•May available bang stock ang iyong kumpanya? Ano ang oras ng paghahatid?

Maaaring ipadala ang mga regular na order sa loob ng humigit-kumulang 15 araw ng negosyo. Ang mga espesyal na customized na solusyon (tulad ng mataas na kasalukuyang, hindi karaniwang boltahe) ay karaniwang nangangailangan ng 15-30 araw.
