GW4 Series 220kv Outdoor Load Break Switchating Switch

Ang GW4 Series ng Lugao 220kV ay mga double-haligi, pahalang na rotary disconnectors na angkop para sa mga panlabas na kapaligiran, na nagtatampok ng mataas na lakas ng mekanikal at mahusay na paglaban sa kaagnasan. Ang mga 220kV disconnectors na ito ay pangunahing ginagamit para sa mataas na boltahe na paghihiwalay sa mga pagpapalit. Sa panahon ng inspeksyon o pagpapanatili, ang disconnector ay lumilikha ng isang air-insulated break, tinitiyak ang pisikal na paghihiwalay ng mga nakahiwalay na kagamitan mula sa energized system. Maaari rin silang magamit gamit ang isang switch ng earthing para sa pag -lock ng kaligtasan.

Modelo:GW4

Magpadala ng Inquiry

Paglalarawan ng Produkto

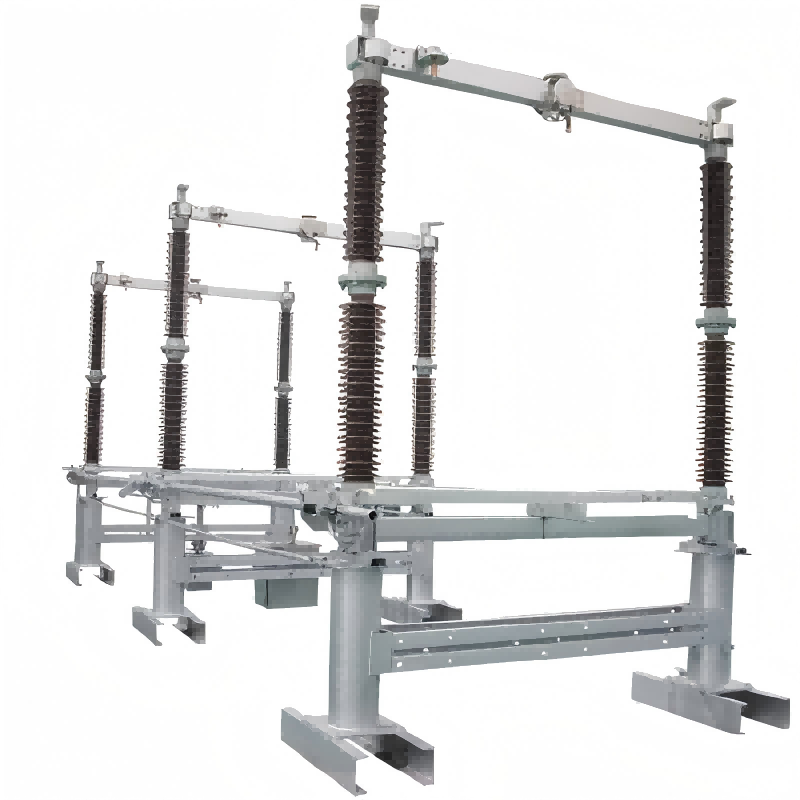

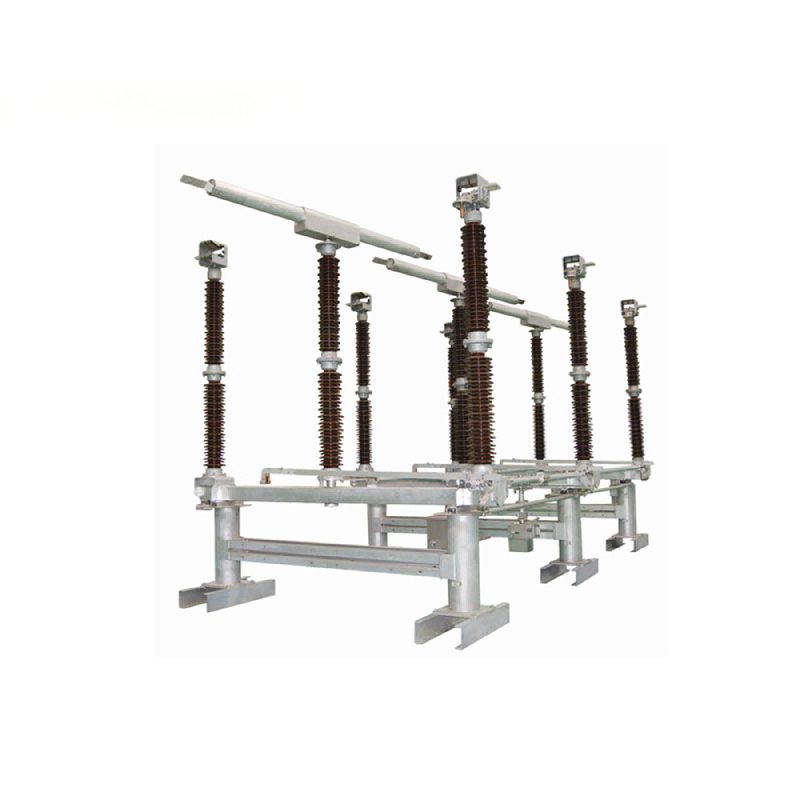

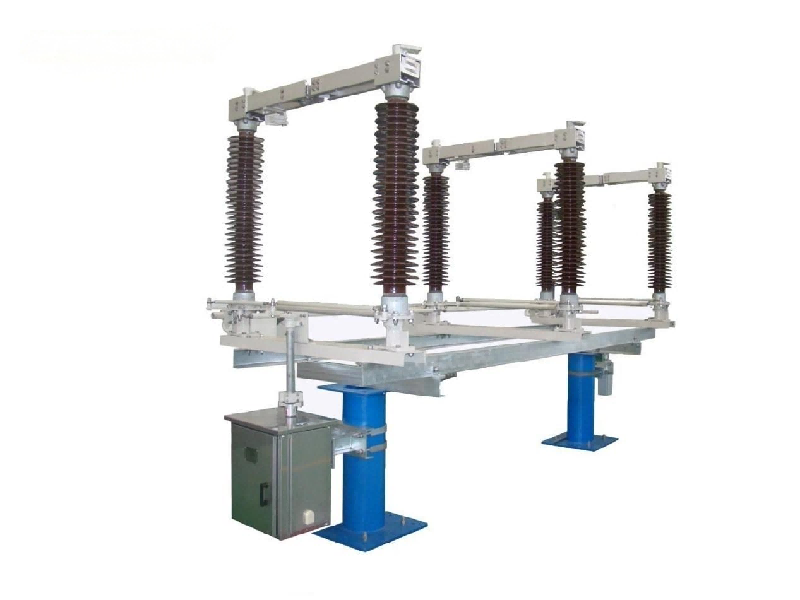

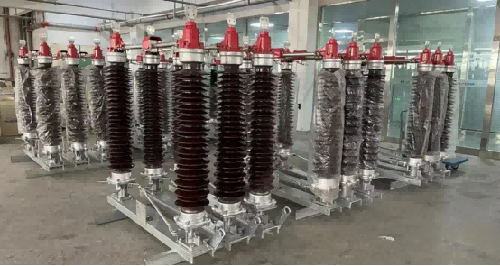

Ang GW4 Double-haligi ng Lugao na Horizontal Rotary Disconnector ay nagtatampok ng dalawang insulating na mga haligi bawat yugto, ang bawat isa ay nangunguna sa isang conductive rod. Ang isang mekanismo ng operating ay umiikot sa mga insulating na mga haligi, na nagmamaneho ng conductive rod upang buksan at isara ang circuit breaker. Ang pagdaragdag ng mga switch ng grounding sa magkabilang panig ng base ay maaaring makipag -ayos kay Lugao. Ang mga contact ay gawa sa baluktot na mga plato ng tanso at nagtipon gamit ang conductive rod para sa madaling pagpapanatili at kapalit. Angkop para sa panlabas na paggamit, ang ibabaw ng bakal ay mainit na dip-galvanized para sa paglaban ng kaagnasan, tinitiyak ang pangmatagalang operasyon kahit na sa masamang kondisyon ng panahon. Ang conductive rod ay itinayo ng magaan na haluang metal na aluminyo, na nag -aalok ng isang malaking lugar ng pagwawaldas ng init at mataas na lakas.

Ang serye ng GW4 ay magagamit sa iba't ibang mga boltahe. Mangyaring makipag -ugnay sa Lugao para sa naaangkop na pagsasaayos para sa iyong tukoy na aplikasyon.

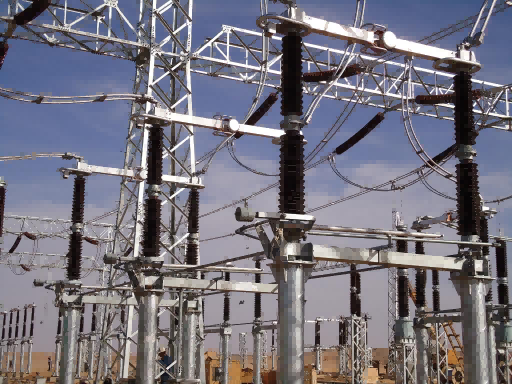

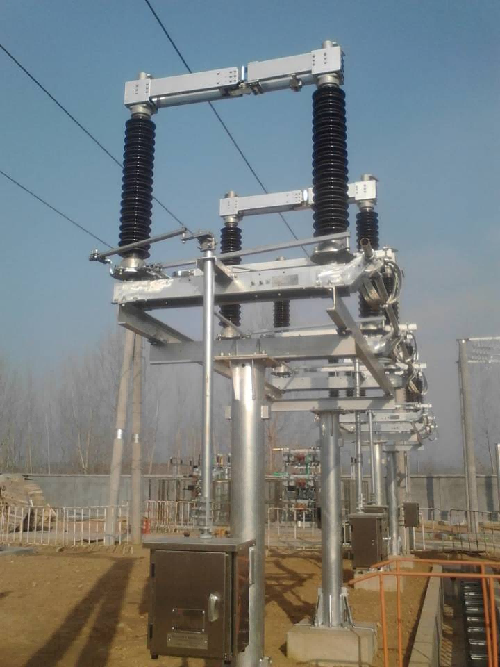

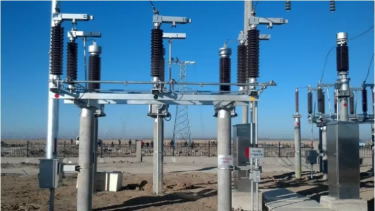

Mga senaryo sa paggamit

Mga teknikal na parameter

	Unit	GW4-126	GW4-145	GW4-252	GW4-420
Na -rate na boltahe	KV	126	145	252	420
Rated frequency	Hz	50	50 \ 60	50 \ 60	50 \ 60
Na -rate na kasalukuyang	A	1250 ~ 4000	1250 ~ 4000	1250 ~ 4000	1250 ~ 4000
Na-rate ang maikling oras na makatiis sa kasalukuyan at tagal	KA/s	31.5/3 ~ 50/3	31.5/3 ~ 50/3	31.5/3 ~ 63/3	31.5/3 ~ 63/3
Na -rate ang rurok na nakatiis sa kasalukuyan	Ang	80 ~ 125	80 ~ 125	80 ~ 160	80 ~ 160
