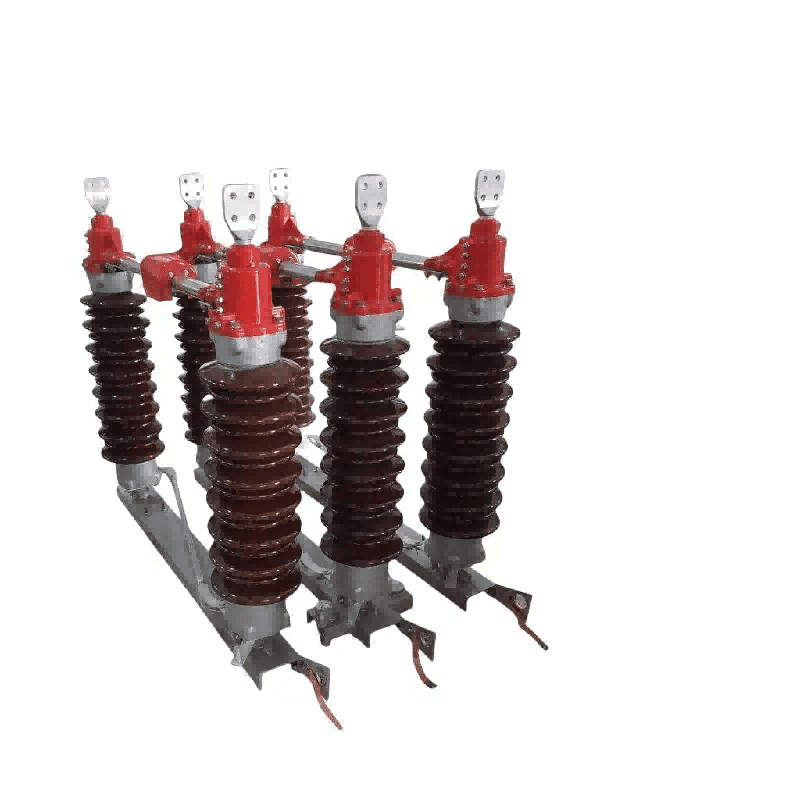

GW4 Series 110kv 150kv Outdoor High Voltage Electric Disconnector Switch

Ang mga disconnector ng serye ng Lugao ay madaling mapatakbo, mai -install, at mapanatili. Ginagamit ang mga ito upang kumonekta o idiskonekta ang mga high-boltahe na circuit sa ilalim ng pag-load. Maaari rin silang magamit sa mga senaryo tulad ng paghiwalayin ang mga papasok at papalabas na linya sa mga pagpapalit. Ang Lugao ay may kakayahang mag-mass-paggawa ng mga ito nang mabilis upang matugunan ang mga pangangailangan ng customer.

Modelo:GW4

Magpadala ng Inquiry

Paglalarawan ng Produkto

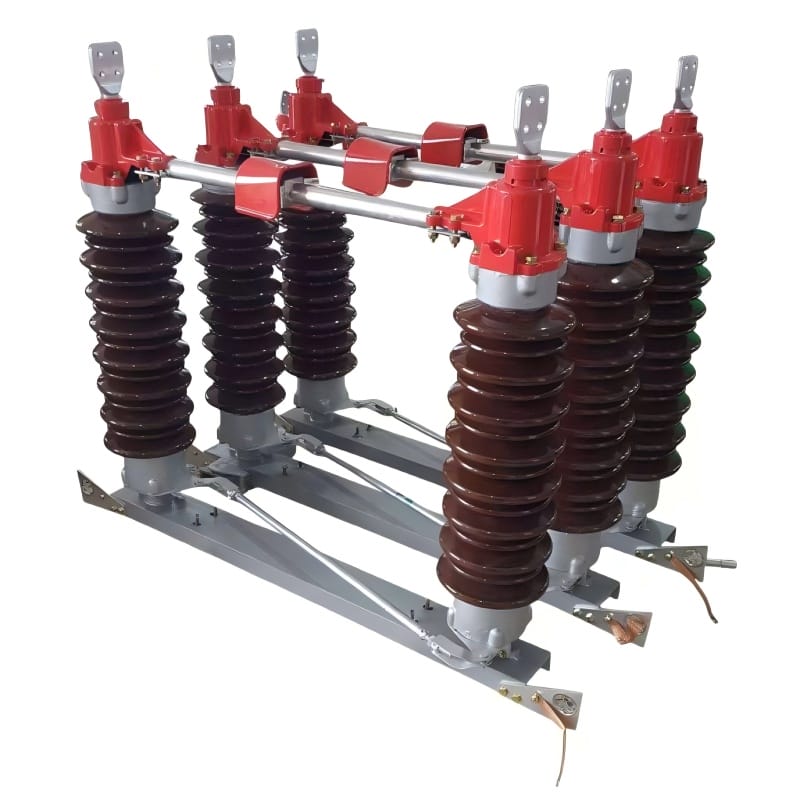

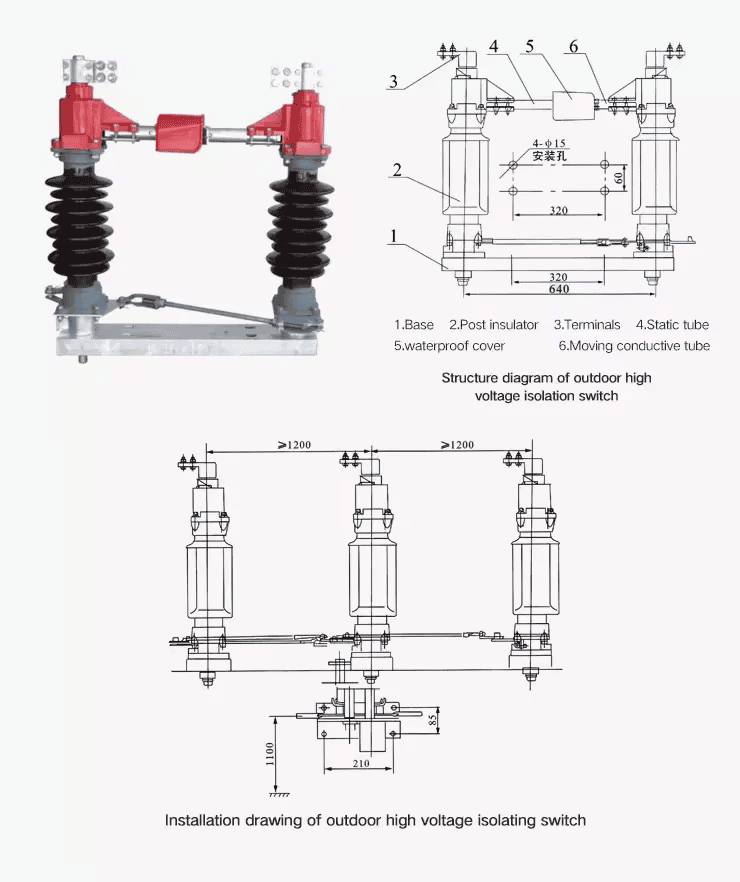

Lugao's GW4 Series 110KV/150KV Outdoor High Voltage Electric Disconnector Switch ay nagtatampok ng isang dalawang-haligi na pahalang na rotary na istraktura, na nagpapagana ng pagbubukas at pagsasara ng mga operasyon sa pamamagitan ng pahalang na pag-ikot. Ang mga operator ay madaling makabisado ang switch nang walang mga kumplikadong pamamaraan. Magagamit sa alinman sa electric o manu-manong operasyon, dumating ito sa tatlong magkakaibang mga pagsasaayos: hindi grounded, single-grounded, at double-grounded. Maaari itong isama sa isang static-contact grounding switch para sa pinahusay na kaligtasan. Ito ay mainam para sa panlabas na paggamit at maaaring gumana kahit sa inclement weather. Ang braided wire wire ay nag -uugnay sa mga terminal sa mga sangkap na haluang metal na aluminyo, na nagbibigay ng mahusay na paglaban sa oksihenasyon.

Ang serye ng GW4 ay magagamit sa iba't ibang mga boltahe. Mangyaring makipag -ugnay sa Lugao para sa naaangkop na pagsasaayos para sa iyong tukoy na aplikasyon.

Operating environment

1. Nakapaligid na temperatura: -30 ° C-+40 ° C;

2. Altitude: hindi hihigit sa 2000m (maaaring maibigay ang mga produkto na may mga espesyal na kinakailangan);

3. Bilis ng hangin: hindi hihigit sa 34m/s;

4. Ang site ng pag -install ay dapat na libre sa mga nasusunog na sangkap, mga panganib sa pagsabog, kaagnasan ng kemikal at malubhang panginginig ng boses;

5. Ang antas ng polusyon ng Pillar Insulator: Ang karaniwang uri ay antas 0, at ang uri ng anti-polusyon ay antas II.

Mga teknikal na parameter

Proyekto	Paglalarawan
Na -rate na boltahe	145kv
Na -rate na kasalukuyang	2000a
Na -rate ang rurok na nakatiis sa kasalukuyan	100ka
3s na na-rate ng short-time na makatiis sa kasalukuyang epektibong halaga	40ka
Rated frequency	50Hz
Terminal na na -rate ng makunat na puwersa	Paayon	1000n
	Pahalang	750n
	Patayo	1000n
Na -rate na antas ng pagkakabukod	Na-rate ang short-time na dalas ng kuryente na may epektibong halaga ng boltahe	Sa lupa	275kv
		Sa buong pahinga	315kv
	Ang salpok ng kidlat ay huminto sa halaga ng rurok ng boltahe	Sa lupa	650kv
		Sa buong pahinga	750kv
Suportahan ang ratio ng creepage ng insulator	III	25mm/kv
	Iv	31mm/kv
Suportahan ang insulator anti-baluktot na pag-load ng pag-load	6000n
Mekanikal na buhay	3000times
Solong hit weight	300kg
Pagbubukas at pagsasara ng paglilipat ng kasalukuyang	1600
Ground switch inductive kasalukuyang pagsubok ng kakayahang lumipat	Pagkakataon ng Electromagnetic	Na -rate na induktibong kasalukuyang: 80a
		Na -rate na induktibong boltahe: 2kv
	Static Compatibility	Na -rate na induktibong kasalukuyang: 2a
		Na -rate na induktibong boltahe: 6kv
