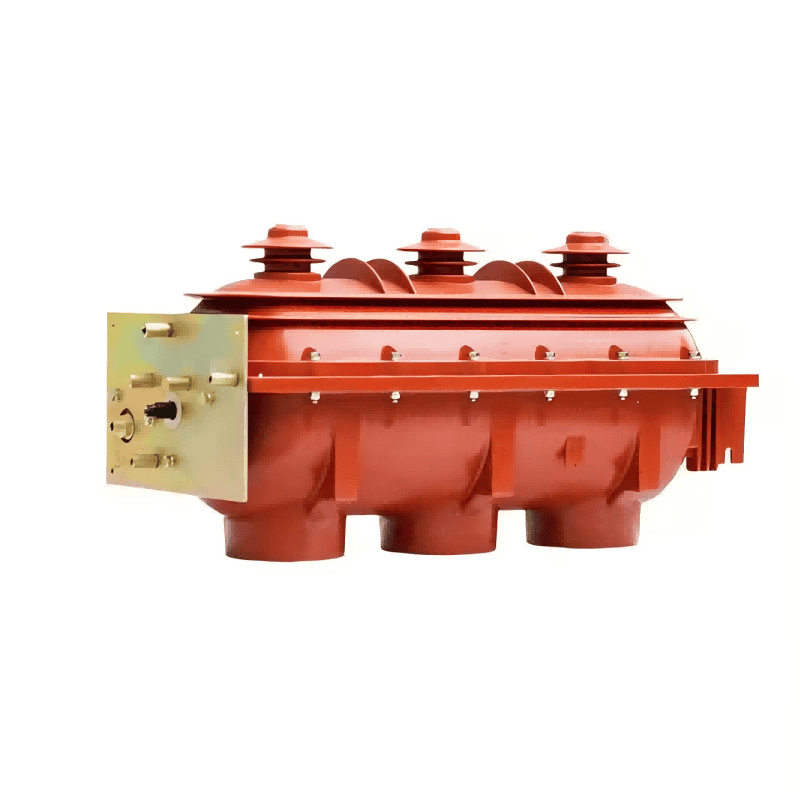

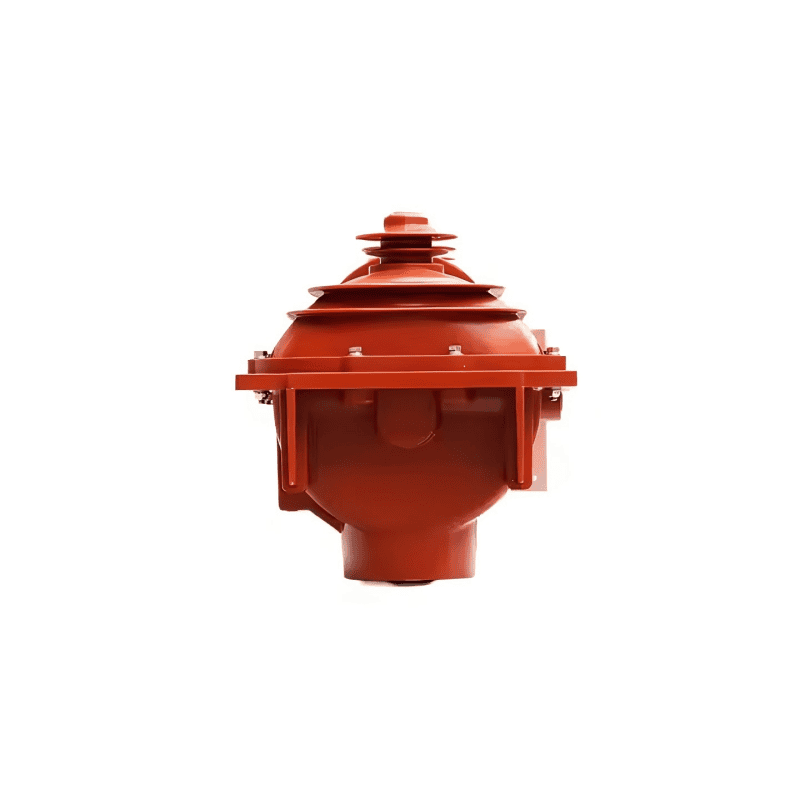

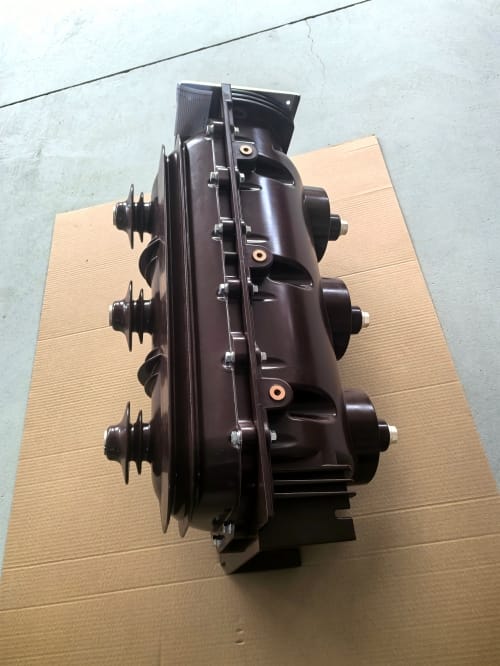

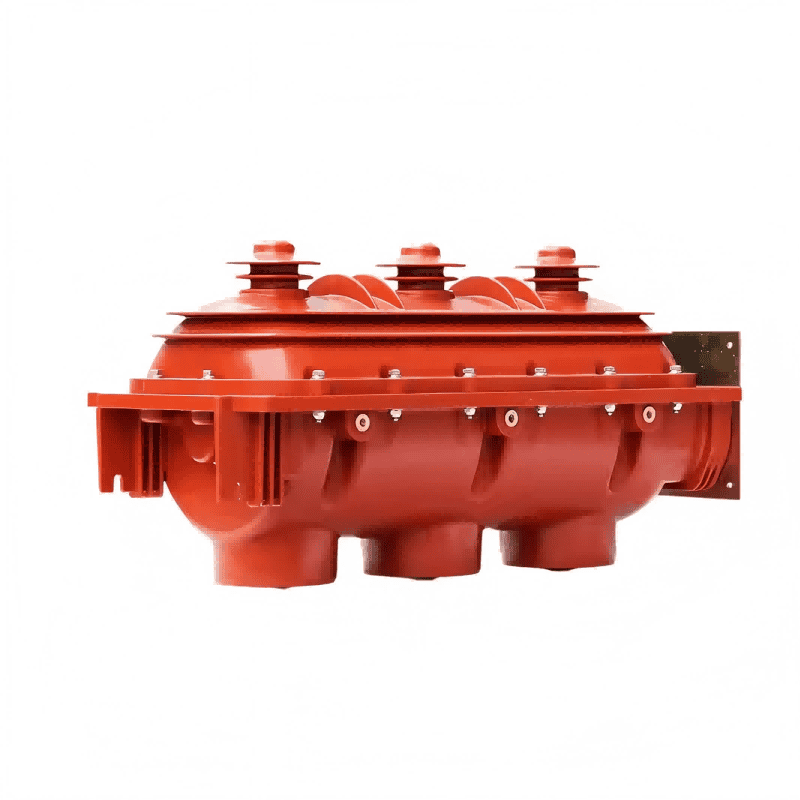

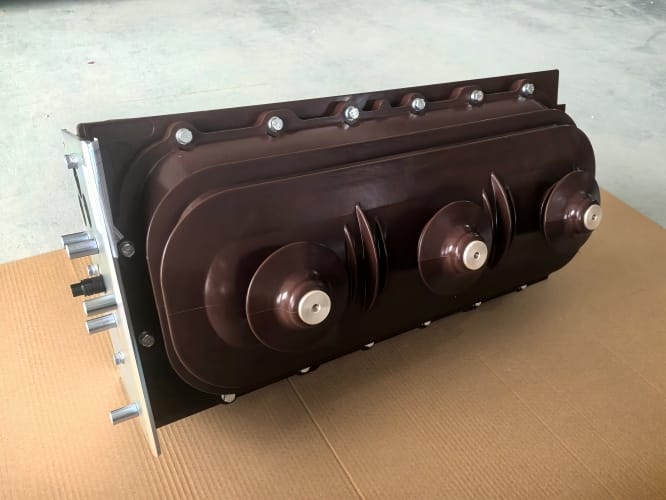

LGFLN36-24 24KV 630A Mataas na boltahe SF6 load switch

Ang LGFLN36-24 load switch ng Lugao ay isang mahalagang aparato para sa pagprotekta sa mga sistema ng kuryente, na nagpapagana ng napapanahong tugon at proteksyon kung sakaling may kasalanan. Ang mga switch ng pag -load ay malawakang ginagamit sa mga modernong sistema ng kuryente. Ginagawa ni Lugao ang mga aparatong ito sa isang propesyonal na linya ng pagpupulong, na tinitiyak ang buwanang produksyon na nakakatugon sa mga pangangailangan ng mga customer sa buong mundo.

Modelo:LGFLN36-24

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang core ng Lugao's SF6 load switch ay namamalagi sa mahusay na pagkakabukod at arc-extinguishing na mga katangian ng SF6 gas. Ang SF6 gas ay may napakataas na kapasidad ng pagkakabukod sa ilalim ng mataas na boltahe. Pinapayagan nito para sa isang mas maliit na distansya ng pahinga at isang mas compact na pangkalahatang istraktura ng aparato. Kapag ang switch ay nakakagambala sa kasalukuyan, ang isang arko ay nabuo sa pagitan ng paglipat at nakatigil na mga contact. Ang SF6 gas ay nabubulok sa ilalim ng mataas na temperatura ng arko, na gumagawa ng mga mababang compound ng fluorine. Ang mga compound na ito ay may isang malakas na electronegativity at maaaring mabilis na sumipsip ng mga libreng electron upang mabuo ang mga negatibong ion. Ang bilis ng paglipat ng mga negatibong ion ay napakabagal, na ginagawang lubos ang mga ito sa pagsipsip ng enerhiya ng arko, mabilis na pinapatay ang arko kapag ang kasalukuyang tumatawid ng zero, at mabilis na ibalik ang lakas ng dielectric. Ang mekanismo ng operating ay karaniwang gumagamit ng mekanismo ng pag -iimbak ng enerhiya ng tagsibol, na maaaring mapatakbo alinman sa elektrikal o manu -mano, tinitiyak ang mabilis at maaasahang pagbubukas at pagsasara ng mga operasyon.

Mga kalamangan at tampok

Mataas na Kaligtasan: Ganap na selyadong at insulated na konstruksyon, na may mga contact na nakalagay sa isang selyadong silid ng gas, ganap na tinanggal ang panganib ng electric shock. Ang disenyo ng tatlong-istasyon ay nagbibigay ng maaasahang saligan at tinitiyak ang ligtas na pagpapanatili. Ang SF6 gas ay hindi nakakalason at hindi masusunog, tinitiyak ang ligtas na operasyon ng kagamitan.

Mataas na pagiging maaasahan at walang pagpapanatili: Ang mahusay na mga katangian ng arko-extinguishing ng SF6 Gas ay mabawasan ang pagsusuot ng contact at palawakin ang buhay na elektrikal. Ang selyadong istraktura ay pinoprotektahan ang mga panloob na sangkap mula sa mga panlabas na impluwensya sa kapaligiran, na ginagawang angkop para sa malupit na mga kapaligiran.

Compact na istraktura at pag-save ng espasyo: Dahil sa mataas na mga katangian ng pagkakabukod ng SF6, ang aparato ay makabuluhang mas maliit kaysa sa air-insulated switchgear ng parehong antas ng boltahe, na ginagawang perpekto para sa mga lokasyon na pinipilit ng espasyo tulad ng mga panloob na switchyards at mga substation na uri ng kahon.

Kapaligiran na palakaibigan at mababang ingay: Sa panahon ng operasyon, ang arko ay napapatay sa loob ng selyadong gas kamara, na nagreresulta sa walang paputok na tunog at isang bahagyang paggalaw ng mekanismo ng operating, na nagreresulta sa sobrang mababang antas ng ingay.

Mga teknikal na parameter

Na -rate na boltahe: kv		24
Na -rate na kasalukuyang: a		630
Rated Frequency: Hz		60
Na-rate na short-circuit breaking kasalukuyang: KA		/
Na-rate ang Short-Circuit na Paggawa ng Kasalukuyang (rurok): KA		/
Na-rate ang short-circuit na may kinalaman sa kasalukuyang tagal: s		1
Na-rate ang Short-Time na Kasalukuyang Kasalukuyang (Main Circuit): KA		20
Na -rate na rurok na may kinalaman sa kasalukuyang (pangunahing circuit): ka		50
Na-rate ang Short-Time na Kasalukuyang Kasalukuyang (Ground Circuit): KA		17.3
Na -rate na rurok na may kinalaman sa kasalukuyang (ground circuit): ka		43.3
Na-rate ang short-time na dalas ng kuryente na nakatiis ng boltahe	dry test kv	65
	Wet test kv	/
Na -rate ang Impulse ng Lightning na may boltahe	dry test kv	125
	Wet test kv	/
Na-rate ang short-time na dalas ng kuryente na may boltahe ng boltahe (bukas na circuit)	dry test kv	79
	Wet test kv	/
Rated Lightning Impulse na may boltahe ng boltahe (bukas na circuit)	dry test kv	145
	Wet test kv	/
Mekanikal na Buhay: Times		3000
Paglaban sa Circuit: μω		≦ 80
Na -rate na boltahe ng operating: v/dc		220
Ang bilis ng pagsasara/pagbubukas ng distansya: M/s		≧ 3
Oras ng pagsasara/oras ng pagbubukas: MS		/
Pole-to-Pole Asynchrony/Pole-to-Pole Asynchrony: MS		≦ 5
