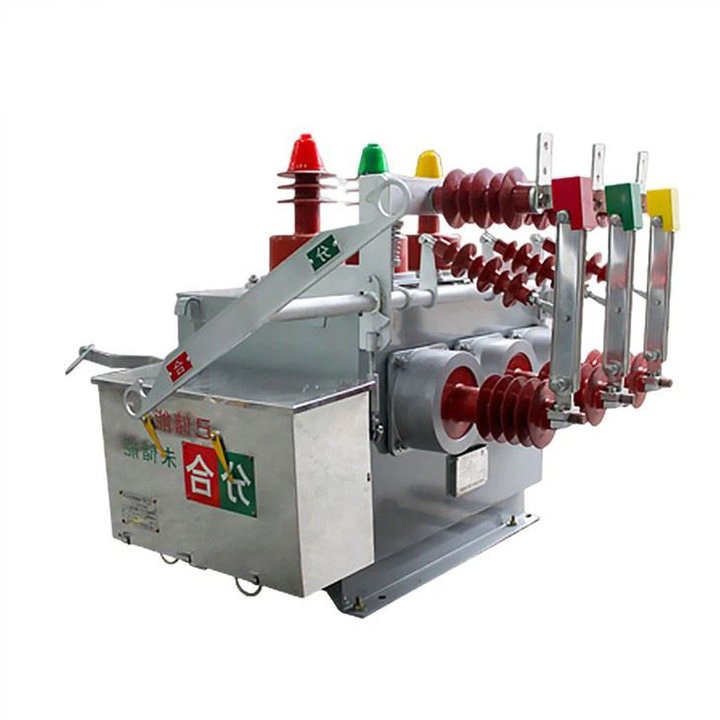

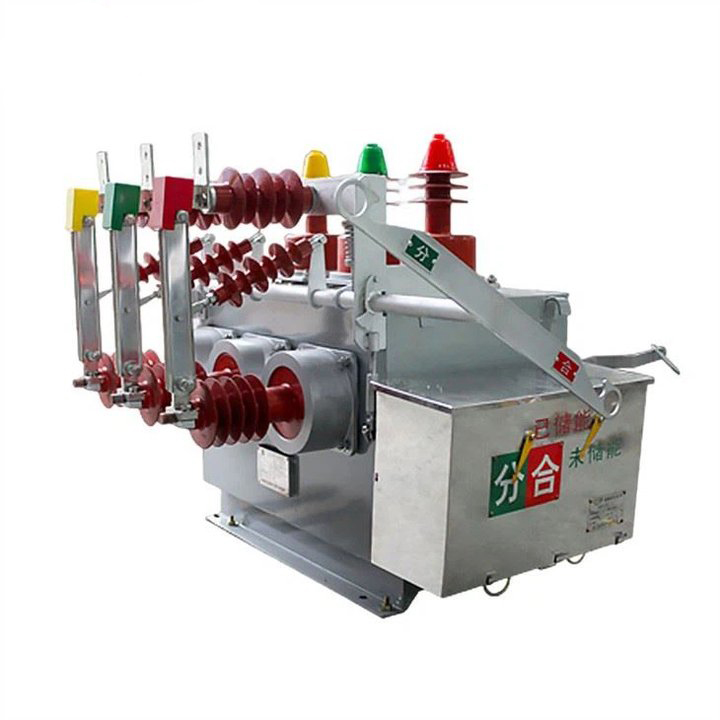

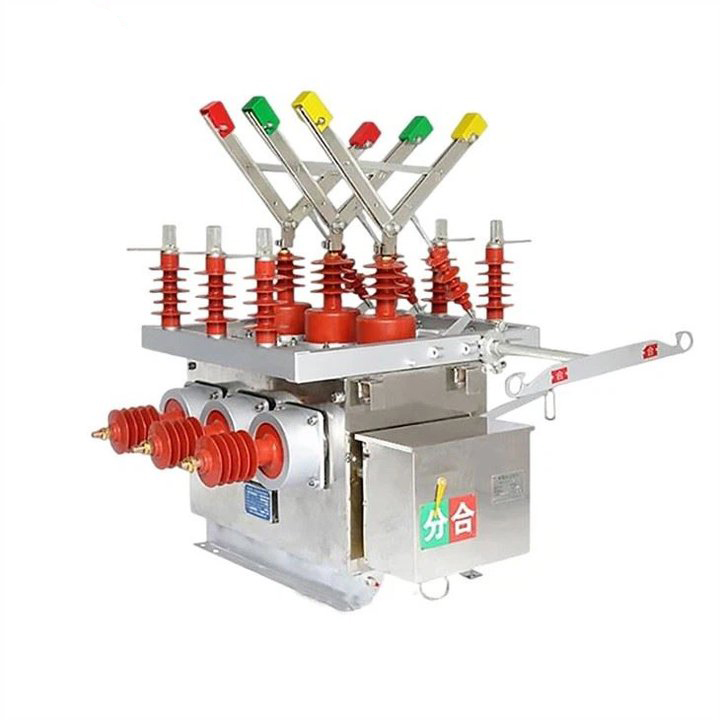

11KV VK Uri ng mataas na boltahe vacuum circuit breaker

Ipinagmamalaki ni Lugao bilang isang dedikadong panlabas na vacuum circuit breaker na tagagawa.11kv VK Uri ng mataas na boltahe na vacuum circuit breaker, isang pundasyon ng mga kagamitan sa pamamahagi ng kapangyarihan sa labas, ay idinisenyo para sa isang na-rate na boltahe ng 12KV at tatlong-phase AC na nagpapatakbo sa 50Hz. Pangunahing na -deploy sa iba't ibang mga setting tulad ng rural power grids, urban power grids, riles, mina, port, at iba pang mga sistema ng pamamahagi ng kuryente, ang circuit breaker na ito ay gumaganap ng isang mahalagang papel sa mga panlabas na linya ng overhead. Ang inhinyero na may katumpakan para sa pagsira at pagsasara ng mga alon ng pag-load, pagtugon sa labis na mga alon, at pamamahala ng mga short-circuit currents sa loob ng sistema ng kuryente, ang ZW10-12F circuit breaker ay nagsisilbing isang mahalagang sangkap para sa paglipat at pag-iingat sa grid ng kuryente. Ang matatag na disenyo at panlabas na pagiging tugma ay ginagawang maayos para sa magkakaibang mga aplikasyon, tinitiyak ang maaasahang pagganap sa iba't ibang mga kondisyon sa kapaligiran. Piliin ang Lugao para sa mga makabagong pagputol na muling tukuyin ang mga benchmark ng mga panlabas na vacuum circuit breakers.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Lugao ay isang 11KV VK Type High Voltage Vacuum Circuit Breaker Supplier.ZW10-12 Panlabas na HV Vacuum Circuit Breaker (ZW10-12, ZW10-12F, ZW10-12G) ay isang panlabas na kagamitan sa pamamahagi ng kuryente na idinisenyo para sa isang na-rate na boltahe ng 12kV at tatlong-phase AC 50Hz. Natagpuan nito ang mga aplikasyon sa mga grids ng kuryente sa kanayunan, mga grids ng kuryente sa lunsod, riles, mina, port, at iba pang mga sistema ng pamamahagi ng kuryente. Partikular na inhinyero para sa mga panlabas na linya ng overhead, epektibong humahawak ito ng mga gawain tulad ng pagsira at pagsasara ng mga alon ng pag-load, labis na mga alon, at mga short-circuit na alon sa sistema ng kuryente habang tinitiyak ang proteksyon at paglipat ng power grid.

Ang aming ZW10-12 panlabas na HV vacuum circuit breaker （ZW10-12 、 ZW10-12F 、 ZW10-12G） Gumagamit ng mga espesyal na hakbang sa anti-condensation sa loob, tinitiyak ang pinakamainam na pagkakabukod sa loob ng kahon. Ang paraan ng paghahatid ay nagsasama ng patentadong teknolohiya, nag -aalok ng madaling pag -install at maaasahang operasyon upang maiwasan ang mga isyu sa pagganap ng circuit breaker na sanhi ng mga pagkabigo sa mekanikal. Ang breaker na ito ay nagpapatakbo nang walang pangangailangan para sa langis o gas, na nagreresulta sa isang compact at magaan na disenyo. Sa proteksyon ng CT, tinatanggap nito ang malalaking alon ng shunt, pag -minimize ng polusyon at pagtanggal ng pangangailangan para sa pagpapanatili. Ang control mode ay maaaring electric o manu -manong, na nagbibigay ng kakayahang magamit sa pagpapatakbo at pagpapanatili.

Sa buod, ang ZW10-12 panlabas na HV vacuum circuit breaker ay nakatayo para sa matatag na disenyo, mahusay na pagganap, at kakayahang umangkop sa iba't ibang mga sitwasyon sa pamamahagi ng kapangyarihan sa labas.

11KV VK Uri ng mataas na boltahe vacuum circuit breaker

Paraan ng pag-install: Side-mount, gitnang-mount

Nakapaligid na temperatura ng hangin: itaas na limitasyon +40C, mas mababang limitasyon -30C; ;

Altitude: ≤2000m (kung ang taas ay kailangang madagdagan, ang antas ng antas ng pagkakabukod ay dapat dagdagan nang naaayon);

Wind Pressure: Hindi hihigit sa 700pa (katumbas ng bilis ng hangin na 34m/s);

Amplitude: Earthquake intensity 8 degree;

Antas ng Kontaminasyon: Klase I;

Pinakamataas na pang -araw -araw na pagkakaiba sa temperatura: hindi hihigit sa 25C.

11KV VK Uri ng mataas na boltahe ng vacuum circuit breaker specification

Modelo		ZW10-12 、 ZW10-12F 、 ZW10-12G

Bilang	Parameter		Unit	Halaga
1	Na -rate na boltahe		KV	12
2	Na -rate na kasalukuyang		A	630
3	Rated frequency		Hz	50
4	Ang dalas ng kuryente ay huminto sa boltahe		KV	42/48
5	Lightning Impulse boltahe (halaga ng rurok)		KV	75/85
6	Na-rate ang short-circuit breaking kasalukuyang		ang	16	20	25
7	Na-rate na Short-Circuit na Gumagawa ng Kasalukuyang (Halaga ng Peak)		ang	40	50	50
8	Na-rate ang maikling oras na makatiis sa kasalukuyan		ang	16	20	25
9	Na -rate ang rurok na nakatiis sa kasalukuyan		ang	40	50	50
10	Na-rate ang tagal ng maikling circuit		S	4
Il	Pagkakasunud -sunod ng operasyon ng nominal			Mga puntos-0.3s na pinagsama-samang puntos- 180s na pinagsama-sama
12	Na-rate ang short-circuit kasalukuyang mga oras ng pagsira		Pangalawang rate	30
13	Mekanikal na buhay		Pangalawang rate	10000
14	Ang paglipat ng contact ay nagbibigay -daan sa naipon na kapal ng pagsusuot		mm	3
15	Na -rate na boltahe ng operating na may mekanismo ng operating spring spring spring	pagsasara ng coil	V	DC o AC 220V
		Pagbubukas ng coil
16	Na -rate ang nagtatrabaho kasalukuyang ng overcurrent trip coil		A	5
17	Timbang		Kg	150
