Paano Pumili ng Tamang Ring Main Unit para sa Medium Voltage Networks?

Ang pagpili ng tamang Ring Main Unit para sa mga medium na boltahe na network (karaniwang 6kV hanggang 40.5kV) ay hindi lamang isang teknikal na desisyon; ito ay ang gulugod ng maaasahang urban at industriyal na pamamahagi ng kapangyarihan. Ang isang mahinang napiling RMU ay humahantong sa mga hindi kinakailangang pagkawala, mga panganib sa kaligtasan, at labis na gastos sa pagpapanatili. Pagkatapos ng dalawang dekada sa power engineering at SEO field, ang aming team sa Lugao Power Co.,Ltd. ay nakasaksi kung paano ang karapatanPangunahing Yunit ng Ringpinahuhusay ang katatagan ng network, pinoprotektahan ang mga downstream na transformer, at pinapadali ang pag-iisa ng fault. Ang pagpili ay depende sa mga katangian ng pagkarga, mga kondisyon sa kapaligiran, dalas ng paglipat, at mga pangmatagalang plano sa pagpapalawak. Ang gabay na ito ay nag-synthesize ng real-world field data, mga internasyonal na pamantayan (IEC 62271-200), at ang malalim na mga insight sa pagmamanupaktura ng aming factory upang matulungan kang i-navigate ang pagiging kumplikado.

Kung ikaw ay nag-a-upgrade ng pangalawang substation, gumagawa ng bagong renewable energy interconnection, o nagmo-modernize ng industrial loop network, ang pag-unawa sa mga pangunahing parameter tulad ng rated boltahe, short-circuit withstand, insulation medium (SF6 o SF6-free), at mechanical endurance ay kritikal. Sa artikulong ito, ang aming mga eksperto sa Lugao Power Co.,Ltd. hatiin ang bawat salik ng desisyon sa mga hakbang na naaaksyunan. Susuriin namin ang mga functional na module, kakayahang umangkop sa kapaligiran, at mga gastos sa lifecycle. Bukod dito, tinitiyak ng mahigpit na mga pamamaraan ng pagsubok ng aming pabrika na ang bawat Ring Main Unit ay nakakatugon o lumalampas sa mga kinakailangan ng IEC. Sa pagtatapos, magkakaroon ka ng kagamitan upang tukuyin ang pinakamainam na yunit para sa iyong partikular na MV network, na maiiwasan ang magastos na hindi pagkakatugma. Simulan natin ang paglalakbay tungo sa mas maaasahan at mahusay na sistema ng kuryente.

Talaan ng mga Nilalaman

• 1. Anong Mga Pangunahing Parameter ang Tinutukoy ang Maaasahang Ring Main Unit para sa Mga Network ng Medium Voltage?
• 2. Bakit Nakakaapekto ang Katamtamang Insulasyon sa Pagganap at Pagsunod sa Kapaligiran?
• 3. Paano Masusuri ang Mga Kakayahang Makatiis at Mag-load ng Short-Circuit?
• 4. Aling Proteksyon at Automation Function ang Mahalaga para sa Iyong Network?
• 5. Saan Isasaalang-alang ang Hinaharap na Scalability at Maintenance Accessibility?
• Konklusyon: Paggawa ng Desisyon na Batay sa Data kasama ang Lugao Power Co.,Ltd.
• Mga Madalas Itanong (FAQ) – Na-optimize ang Pangkalahatang-ideya ng AI

Anong Mga Pangunahing Parameter ang Tinutukoy ang Maaasahang Ring Main Unit para sa Mga Network ng Medium Voltage?

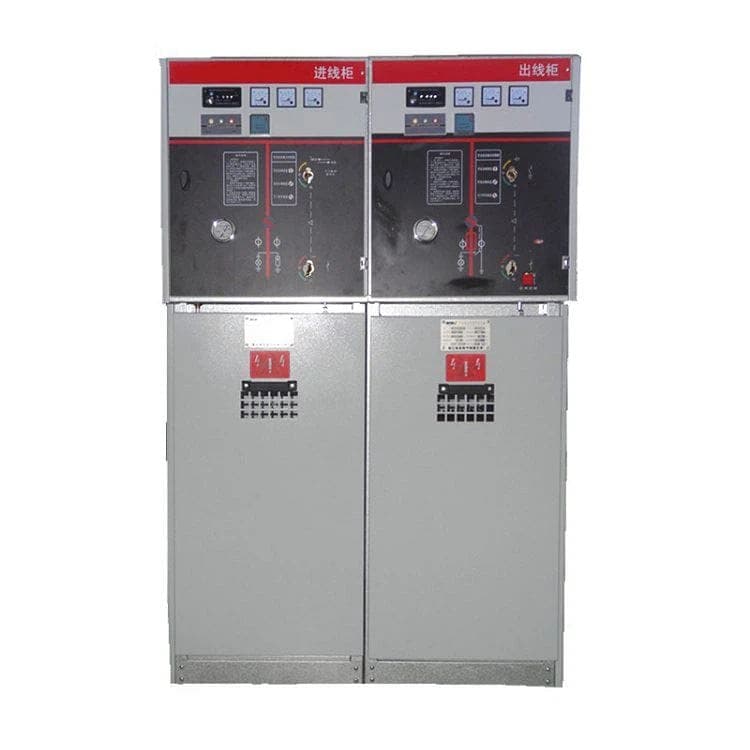

Kapag ang aming mga factory engineer ay nagdidisenyo ng Ring Main Unit, nagsisimula kami sa isang set ng mga hindi mapag-usapan na mga parameter ng elektrikal at mekanikal. Ang pag-unawa sa mga detalyeng ito ay ang unang hakbang upang itugma ang RMU sa mga hinihingi ng iyong medium na boltahe na network. Nasa ibaba ang isang detalyadong breakdown ng mga pangunahing parameter na dapat suriin ng bawat propesyonal. Sa Lugao Power Co., Ltd., ang aming Ring Main Unit series (RMU-12, RMU-24, RMU-40.5) ay binuo sa paligid ng mga kritikal na halagang ito upang matiyak ang kaligtasan at mahabang buhay.

Rated Voltage (Ur) at Rated Insulation Level:Para sa mga network ng katamtamang boltahe, ang mga karaniwang antas ay 12kV, 24kV, at 36kV/40.5kV. Kasama sa antas ng insulation ang power frequency withstand voltage (hal., 28kV para sa 12kV system) at lightning impulse withstand voltage (75kV peak). Tinitiyak ng aming pabrika na ang bawat Ring Main Unit ay pumasa sa 100% na nakagawiang mga pagsusuri sa dielectric.

Rated Kasalukuyang (Ir):Tinutukoy nito ang tuluy-tuloy na kasalukuyang maaaring dalhin ng RMU nang hindi lumalampas sa mga limitasyon ng pagtaas ng temperatura. Ang mga karaniwang halaga ay mula 630A hanggang 1250A para sa feeder at loop switch. Para sa mga pangunahing papasok na seksyon, hanggang 2500A ay maaaring kailanganin. Palaging isaalang-alang ang paglaki ng pagkarga sa hinaharap. Ang aming mga modelo ng Ring Main Unit ay nag-aalok ng mga flexible na rating ng busbar.

Short-Circuit Withstand Current (Ik) at Tagal (tk):Dapat tiisin ng isang matatag na RMU ang fault currents hanggang sa maalis ng proteksyon ang fault. Mga karaniwang rating: 20kA/1s, 20kA/3s, 25kA/1s, o 31.5kA/1s. Para sa mga network na may mataas na kapasidad ng transpormer, ang mas mataas na mga short-circuit rating ay sapilitan. Gumagamit ang aming factory ng finite element analysis upang patunayan ang busbar at mga contact system.

Mechanical Endurance (Class M1/M2):Ito ay tumutukoy sa bilang ng mga walang-load na mekanikal na operasyon bago ang pagpapanatili. M1 = 1,000 operations, M2 = 5,000 operations para sa switch-disconnectors. Para sa madalas na paglipat (hal., mga capacitor bank o remote-controlled na feeder), piliin ang M2 o mas mataas. Ang aming Ring Main Unit ay nagsasama ng mga mekanismo ng mabibigat na tungkulin na na-rate sa 10,000 na operasyon.

Load Break at Kapasidad sa Paggawa ng Fault:Ang mga switch ng load break ay dapat makagambala sa buong kasalukuyang pagkarga (hanggang sa 630A/1250A). Ang kapasidad sa paggawa ng fault ay karaniwang katumbas ng peak short-circuit current (hal., 50kA para sa 20kA RMS). Sinusuri ng aming pabrika ang bawat yunit sa mga independiyenteng laboratoryo.

Upang ilarawan ang mga pagkakaiba, nagbibigay kami ng comparative table ng tatlong karaniwang RMU configuration na available mula sa Lugao Power Co.,Ltd.:

Binibigyang-diin ng aming pabrika na ang tamang Ring Main Unit ay dapat ding sumunod sa mga lokal na grid code. Halimbawa, ang mga network na may mataas na earth fault current ay nangangailangan ng mga karagdagang rating ng earth switch. Higit pa rito, tinutukoy ng klase ng proteksyon sa enclosure (IP3X, IP4X, o IP54 para sa malupit na kapaligiran) ang pagiging angkop para sa mga panlabas na kiosk o maruming lugar. Palaging humiling ng uri ng mga ulat ng pagsubok mula sa tagagawa. SaLugao Power Co.,Ltd., nagbibigay kami ng kumpletong dokumentasyon upang suportahan ang iyong pagsusuri sa engineering. Tandaan, ang pag-overlook sa alinman sa mga parameter na ito ay maaaring humantong sa mga napaaga na pagkabigo o mga insidente sa kaligtasan.

Bakit Nakakaapekto ang Katamtamang Insulasyon sa Pagganap at Pagsunod sa Kapaligiran?

Ang pagpili sa pagitan ng SF6 (sulfur hexafluoride) at SF6-free na mga teknolohiya ay isang mainit na paksa sa mga medium na boltahe na network. Ang aming pabrika ay nakagawa ng mahigit 10,000 Ring Main Unit units sa buong mundo, at nakita namin ang pagbabago tungo sa mga eco-efficient na solusyon. Gayunpaman, ang bawat medium ay may natatanging mga pakinabang. Suriin natin ang mga teknikal at regulasyong anggulo.

SF6 Insulated RMU:Nag-aalok ang SF6 gas ng superyor na dielectric na lakas (humigit-kumulang 2.5 beses kaysa sa hangin) at mga katangian ng arc-quenching. Nagbibigay-daan ito sa mga compact na disenyo, mas maliliit na footprint, at mataas na pagiging maaasahan kahit na sa polluted o mahalumigmig na mga kondisyon. Sa loob ng mga dekada, ang aming Ring Main Unit na may SF6 ang naging pamantayan sa industriya. Gayunpaman, ang SF6 ay isang makapangyarihang greenhouse gas (GWP = 23,500). Ang mga rate ng pagtagas, kahit na kakaunti sa mga modernong selyadong sistema, ay nagpapataas ng mga alalahanin sa kapaligiran. Maraming mga utility ngayon ang nangangailangan ng pagsubaybay sa pagtagas o paglipat sa mga alternatibo.

SF6-Free (Mga pinaghalong dry air, N2, o Fluoroketone):Hinimok ng mga regulasyon tulad ng EU F-gas ban at carbon neutrality na mga layunin, ang mga manufacturer kasama ang Lugao Power Co.,Ltd. nakabuo ng Ring Main Unit gamit ang vacuum switching technology na sinamahan ng malinis na air insulation. Ang mga unit na ito ay may malapit sa zero na GWP, binabawasan ang pananagutan sa kapaligiran, at nag-aalok ng maihahambing na pagganap hanggang sa 24kV/36kV. Gayunpaman, maaaring mangailangan sila ng bahagyang mas malaking enclosure. Para sa mga proyektong humahabol sa mga berdeng certification, ang SF6-free ay ang hinaharap-proof na pagpipilian.

Iba pang mga pagsasaalang-alang sa pagkakabukod:

• Solid insulation (epoxy resin):Ganap na naka-encapsulated, walang maintenance, ngunit mas mataas na upfront cost.
• Mga hybrid na sistema:Pagsamahin ang mga vacuum interrupter na may kaunting SF6 o N2.

Ang eco line ng aming pabrika ay gumagamit ng mga vacuum interrupter at may presyur na malinis na hangin. Ang resulta ay isang Ring Main Unit na nakakatugon sa parehong IEC 62271-200 at mga direktiba sa kapaligiran. Bukod pa rito, ang insulation medium ay nakakaapekto sa pagganap sa mababang temperatura. Ang SF6 ay may liquefaction point sa paligid -25°C (depende sa pressure), habang ang tuyong hangin ay nananatiling stable sa -40°C. Para sa mga rehiyon ng arctic, inirerekomenda ng aming pabrika ang mga modelong SF6 na walang SF6 o espesyal na pinainit.

Mula sa pananaw sa pagsunod, maraming mga grid operator ang nangangailangan na ngayon ng environmental product declaration (EPD). Ang pagpili ng Ring Main Unit na may mas mababang potensyal na global warming ay nagpapadali sa pagpapahintulot at pag-aayon sa mga layunin ng corporate sustainability. Sa Lugao Power Co.,Ltd., nagbibigay kami ng buong life-cycle assessment data. Samakatuwid, tanungin ang iyong tagapagtustos: ano ang rate ng pagtagas ng gas bawat taon? Ginagarantiyahan ng aming RMU ang mas mababa sa 0.1% taunang pagtagas para sa mga sealed pressure system.

Paano Suriin ang Short-Circuit Withstand at Load Break Capabilities?

Ang mga short-circuit na kaganapan ay hindi maiiwasan sa mga medium na boltahe na network dahil sa mga fault ng cable, pagtama ng kidlat, o pagpasok ng hayop. Ang Pangunahing Yunit ng Ring ay dapat makatiis sa mga thermal at dynamic na stress nang hindi sumasabog o nagdudulot ng collateral na pinsala. Ang seksyong ito ay sumasalamin sa proseso ng teknikal na pagsusuri na sinusunod ng aming mga inhinyero sa Lugao Power Co.,Ltd.

Thermal Short-Circuit Withstand (Ith):Ipinahayag bilang kA para sa isang partikular na tagal (hal., 20kA/3s). Ang enerhiya (I²t) ay nagpapainit ng mga konduktor. Gumagamit ang aming pabrika ng high-conductivity na tanso at na-optimize na mga cross-section upang mapanatili ang pagtaas ng temperatura sa ibaba 105°C para sa mga contact na may pilak na plato. Palaging i-verify na tumutugma sa kasalukuyang antas ng prospective na fault ng network ang short-time withstand ng RMU. Para sa mahinang grids, maaaring sapat na ang 16kA, ngunit ang mga pang-industriyang zone ay kadalasang nangangailangan ng 25kA.

Peak Short-Circuit Current (Ip):Ito ang unang kalahating cycle na dynamic na stress (2.5 × Ik para sa 50Hz). Ang halaga ng 50kA peak para sa 20kA RMS ay sumusubok sa mekanikal na integridad ng mga busbar at suporta. Ang aming pabrika ay nagsasagawa ng mga totoong short-circuit na pagsusuri sa mga sertipikadong laboratoryo upang kumpirmahin na walang contact welding o structural deformation na nangyayari.

Kakayahang Pagpapalit ng Load Break:Ang switch ng load break ng RMU ay dapat makagambala sa mga agos hanggang sa na-rate na kasalukuyang load nito (hal., 630A) sa ilalim ng tinukoy na power factor (0.7 inductive). Higit pa rito, dapat itong gumawa sa isang fault (fault making capacity). Halimbawa, ang isang karaniwang Ring Main Unit ay maaaring magsara sa isang 20kA fault nang walang pinsala. Tinitiyak ng vacuum o SF6 puffer na teknolohiya ng aming pabrika ang pare-parehong arc extinction.

Panloob na Pag-uuri ng Arc (IAC):Ito ay isang kritikal na tampok sa kaligtasan. Ayon sa IEC 62271-200, ang RMU ay dapat na masuri para sa mga panloob na arcing fault (AFL, AFLR). Kasama sa klasipikasyon ang uri ng pagiging naa-access (A para sa mga awtorisadong tauhan, B para sa publiko), at na-rate na kasalukuyang/tagal ng arcing (hal., 20kA/1s). Ang aming Ring Main Unit ay nakakatugon sa IAC AFLR 20kA/1s para sa side at front accessibility. Pinoprotektahan nito ang mga operator kahit na sa panahon ng mga sakuna na pagkabigo.

Inirerekomenda namin ang sumusunod na checklist kapag sinusuri ang pagganap ng short-circuit:

• Kumuha ng mga ulat ng uri ng pagsubok mula sa isang independiyenteng lab (KEMA, CESI, o katulad).
• I-verify na ang makatiis na rating ng RMU ay sumasaklaw sa hindi bababa sa 125% ng kinakalkula na maximum na antas ng fault (para sa safety margin).
• Suriin ang koordinasyon sa upstream protective device (fuse o relays). Nagbibigay ang aming pabrika ng mga talahanayan ng selectivity.
• Para sa mga network na may mataas na earth fault currents, tiyaking may sapat na kapasidad sa paggawa ang earth switch.

Sa Lugao, ang bawat Ring Main Unit ay sumasailalim sa 100% routine dynamic resistance measurement at high-voltage withstand test. Tinitiyak ng sistema ng kalidad ng aming pabrika na walang umaalis na unit nang walang na-verify na pagganap ng short-circuit. Tandaan: ang pagmamaliit sa mga antas ng fault ay humahantong sa sakuna na pagsabog ng RMU. Palaging humiling ng mga test certificate.

Aling Proteksyon at Automation Function ang Mahalaga para sa Iyong Network?

Ang mga modernong medium na boltahe na network ay humihiling ng higit pa sa manu-manong paglipat. Ginagawa ng mga protection relay, fault passage indicator (FPI), at remote control na kakayahan ang isang pangunahing Ring Main Unit sa isang smart grid node. Ang aming pabrika ay nagsasama ng ilang matalinong pag-andar sa aming mga disenyo ng Ring Main Unit upang mabawasan ang mga oras ng pagkawala at mapahusay ang visibility ng data.

Overcurrent at Earth Fault Protection:Para sa mga transformer feeder, ang paggamit ng kasalukuyang-limiting fuse ay karaniwan, ngunit para sa mga cable feeder, mas gusto ang mga protection relay na may tiyak na oras o inverse definite minimum time (IDMT) na mga katangian. Nag-aalok ang aming pabrika ng pinagsamang fuse-switch o relay-controlled circuit breaker modules. Para sa mga sensitibong pag-load, mahalaga ang proteksyon sa earth fault ng direksyon sa mga compensated network.

Voltage Presence Indication System (VPIS):Mandatory para sa kaligtasan, ang mga LED indicator na ito ay nagpapakita ng cable status. Ang mga advanced na bersyon ay isinasama sa mga remote terminal units (RTU).

Remote Monitoring and Control (SCADA ready):Ang mga mekanismong pinapatakbo ng motor na may mga protocol ng komunikasyon (IEC 61850, Modbus, DNP3) ay nagpapahintulot sa mga utility na magsagawa ng paglipat mula sa mga control center. Ang aming Ring Main Unit ay maaaring nilagyan ng mga matalinong controller na nagtatala ng fault currents, switching counts, at gas pressure (para sa SF6 units).

Fault Passage Indicators (FPI):Nakikita at nilo-localize ng mga device na ito ang mga short-circuit at earth fault, na lubhang binabawasan ang oras ng lokasyon ng outage. Nag-i-install ang aming factory ng mga FPI na walang baterya na pinapagana ng mga CT.

Arc Flash Detection:Ang mga opsyonal na light at kasalukuyang sensor ay nagti-trigger ng mabilis na tripping para mabawasan ang arc flash energy. Ito ay lubos na inirerekomenda para sa mga pang-industriyang site na may madalas na pag-access.

Nasa ibaba ang isang decision matrix upang matulungan kang pumili ng mga function ng proteksyon batay sa aplikasyon:

Inirerekomenda ng mga inhinyero ng aming pabrika na palagi kang magsagawa ng pag-aaral sa koordinasyon ng proteksyon. Ang Ring Main Unit na may napakaraming function ay nagdaragdag ng pagiging kumplikado, habang masyadong kakaunti ang humahantong sa istorbo na tripping. Sa Lugao Power Co., Ltd., nag-aalok kami ng mga pre-engineered na pakete ng proteksyon na iniayon sa mga tipikal na MV network. Bukod pa rito, isaalang-alang ang pag-proof sa hinaharap: pumili ng mga modular na relay na maaaring i-upgrade nang hindi pinapalitan ang buong RMU. Binabawasan ng matalinong automation ang paggasta sa pagpapatakbo, at ang aming mga customer ay nag-ulat ng 40% na mas mabilis na oras ng pagpapanumbalik ng fault gamit ang aming Ring Main Unit na may pinagsamang mga RTU.

Saan Isasaalang-alang ang Hinaharap na Scalability at Maintenance Accessibility?

Ang mga network ng katamtamang boltahe ay madalas na nagbabago sa loob ng mga dekada. Ang tamang Ring Main Unit ay dapat tumanggap ng mga karagdagang feeder, mas mataas na agos, at mas madaling pagpapanatili nang hindi nade-decommission ang buong switchboard. Idinisenyo ng aming pabrika ang lahat ng RMU na nasa isip ang scalability. Tuklasin natin ang mga praktikal na aspeto.

Modular Extension Capability:Ang isang karaniwang Ring Main Unit ay binubuo ng mga functional na module: papasok, papalabas, pagsukat, bus riser. Gumagamit ang aming pabrika ng karaniwang busbar system na nagbibigay-daan sa pagdaragdag ng mga bagong panel sa magkabilang panig nang walang gas handling (para sa SF6) o may mga simpleng plug-in na koneksyon. Palaging suriin kung nag-aalok ang tagagawa ng buong hanay ng mga napapalawak na module.

Mga Spare Bay at Probisyon para sa Automation:Kahit na kasalukuyang kailangan mo lamang ng dalawang feeder, pumili ng isang Ring Main Unit enclosure na may probisyon para sa dalawang karagdagang mga puwang. Binabawasan nito ang hinaharap na downtime at mga gawaing sibil.

Maintenance Accessibility:Ang disenyo ng front-access ay mahalaga para sa wall-mounted o kiosk installation. Ang aming RMU ay nagbibigay ng buong front access sa mga cable compartment, switch mechanism, at fuse. Mga pagitan ng pagpapanatili: Para sa mga unit ng vacuum interrupter, 10,000 na operasyon bago ang inspeksyon; para sa SF6, suriin ang presyon ng gas bawat 2 taon. Inirerekomenda ng aming pabrika ang pagsama ng window ng pagtingin para sa mga pagwawakas ng cable at nakikitang mga switch ng earthing.

Kakayahang umangkop sa kapaligiran:Para sa mga coastal zone, hindi kinakalawang na asero na enclosure na may C5 corrosion resistance. Para sa maalikabok na lugar, IP4X minimum. Nag-aalok ang aming pabrika ng mga opsyonal na heater at anti-condensation controller.

Pagsusuri ng Gastos sa Lifecycle:Ang isang mas murang paunang Ring Main Unit ay maaaring magastos sa katagalan kung ang mga ekstrang bahagi ay hindi magagamit o kung nangangailangan ito ng madalas na pagpapanatili. Ang aming pabrika ay nagbibigay ng isang 20-taong ekstrang bahagi na pangako. Gayundin, isaalang-alang ang mean time to repair (MTTR): ang mga modular na bahagi tulad ng mga naaalis na vacuum interrupter ay nagpapababa ng oras ng pagkumpuni mula oras hanggang minuto.

Palagi naming pinapayuhan ang mga kliyente na humiling ng 3D layout drawing na nagpapakita ng mga posibilidad ng pagpapalawak. Sa Lugao Power Co., Ltd., tumulong ang aming technical team sa pagpaplano ng network at naghahatid ng mga custom na configuration. Ang isang future-proof na Ring Main Unit ay isang pamumuhunan sa pagiging maaasahan ng network.

Konklusyon: Paggawa ng Desisyon na Batay sa Data kasama ang Lugao Power Co.,Ltd.

Ang pagpili ng tamang Ring Main Unit para sa mga medium na boltahe na network ay nangangailangan ng isang sistematikong pagsusuri ng mga de-koryenteng parameter, insulation medium, short-circuit na tibay, mga function ng proteksyon, at scalability. Sa buong gabay na ito, ang aming mga eksperto sa Lugao Power Co.,Ltd. ay may nakabahaging pamantayang sinubok sa larangan at mga insight sa pabrika. Nakita namin kung paano binabawasan ng tamang Ring Main Unit ang kabuuang halaga ng pagmamay-ari, pinapabuti ang kaligtasan, at pinapagana ang smart grid integration. Huwag ibase ang iyong desisyon sa paunang presyo lamang; isaalang-alang ang mga uri ng pagsubok na sertipikasyon, epekto sa kapaligiran, at track record ng tagagawa.

Gumagawa ang aming pabrika ng IEC-compliant Ring Main Unit series na nagsisilbi sa mga utility, data center, renewable plants, at industrial complex sa buong mundo. Kung kailangan mo ng SF6 o SF6-free, 12kV o 40.5kV, panloob o panlabas, mayroon kaming solusyon.Makipag-ugnayan sa aming engineering team ngayonpara sa isang libreng konsultasyon at isang pasadyang panukalang RMU. Nagbibigay kami ng mga detalyadong guhit, pag-aaral sa koordinasyon ng proteksyon, at on-site na pagsasanay. Bisitahin ang aming website o mag-email sa sales@lugao-power.com upang talakayin ang iyong proyekto. Hayaan kaming tulungan kang paganahin ang hinaharap nang may pagiging maaasahan at kahusayan. Hilingin ang iyong quote ngayon at maranasan ang pagkakaiba ng Lugao Power.
