Bakit Mahalaga ang High Voltage Circuit Breaker para sa Proteksyon ng Transformer?

Isipin ang isang power transformer—isang napakalaking, tahimik na sentinel sa gitna ng isang de-koryenteng substation—ang biglang tinamaan ng kidlat o isang sakuna na short circuit. Sa isang fraction ng isang segundo, maaaring mabigo ang internal insulation ng transformer, ang winding ay maaaring mag-overheat, at ang resultang pagsabog ay maaaring makapinsala sa buong substation, na maglubog sa libu-libong bahay at negosyo sa kadiliman. Ang tanging nasa pagitan ng sitwasyong ito at ng normal, maaasahang operasyon ay isang device na madalas nating pinababayaan: angMataas na Boltahe na Circuit Breaker. Ang aparatong ito ay hindi lamang isang switch; ito ay isang high-speed, high-fidelity na protective relay na dapat makakita ng fault, gumawa ng desisyon, at matakpan ang agos na maaaring sampu-sampung libong amperes—lahat sa loob ng isang time window na sinusukat sa milliseconds. Kung wala ito, ang transpormer, isa sa pinakamahal at kritikal na asset sa grid ng kuryente, ay maiiwang mahina sa mismong mga puwersa na idinisenyo nitong gamitin.

Ang mahalagang papel ng High Voltage Circuit Breaker sa proteksyon ng transpormer ay hindi isang bagay ng kaginhawahan; ito ay isang bagay ng kaligtasan para sa grid. Ang isang transpormer ay isang kumplikado, pinong piraso ng kagamitan. Ang core nito ay isang labirint ng mga paikot-ikot na tanso at pagkakabukod na gumagana sa mataas na temperatura at sa ilalim ng napakalaking stress ng kuryente. Ang fault current, kung pinahihintulutan na magpatuloy, ay bumubuo ng init na maaaring matunaw ang tanso at mag-vaporize ng langis, na lumilikha ng isang marahas na arc flash na maaaring sirain ang transpormer. Ang High Voltage Circuit Breaker ay gumaganap bilang ang tunay na tagapag-alaga. Ito ay ang tanging aparato na maaaring mabilis at tiyak na ihiwalay ang isang transpormer mula sa isang fault, na pumipigil sa isang lokal na problema mula sa cascading sa isang systemic failure. Tatalakayin ng artikulong ito ang mga teknikal, pang-ekonomiya, at pagpapatakbo na mga dahilan kung bakit napakahalaga ng mahalagang sangkap na ito. Tuklasin din namin kung paano ang aming mga solusyon sa High Voltage Circuit Breaker sa Lugao Power Co.,Ltd. ay ininhinyero upang maibigay ang bilis, pagiging maaasahan, at katumpakan na kailangan para mapangalagaan ang mga kritikal na asset na ito.

Talaan ng mga Nilalaman

• 1. Ano ang High Voltage Circuit Breaker at Paano Nito Pinoprotektahan ang mga Transformer?
• 2. Bakit Ang mga Transformer ay Mahina sa mga Fault na Walang Wastong Proteksyon?
• 3. Paano Naihahambing ang Iba't Ibang Uri ng Mga Circuit Breaker na Mataas na Boltahe para sa Proteksyon ng Transformer?
• 4. Anong Mga Teknikal na Parameter ang Tinutukoy ang Isang Mataas na Pagganap ng Circuit Breaker?
• 5. Paano Napapahusay ng Modernong Pagkontrol at Pagsubaybay ang pagiging epektibo ng Circuit Breaker?
• Mga Madalas Itanong (FAQ)
• Konklusyon

Ano ang isang High Voltage Circuit Breaker at Paano Ito Pinoprotektahan ang mga Transformer?

Ang High Voltage Circuit Breaker ay isang espesyal na switching device na idinisenyo upang matakpan ang fault currents—ang napakalaking, hindi nakokontrol na pag-agos ng kuryente na nangyayari sa panahon ng short circuit—at para ihiwalay ang isang seksyon ng power grid, gaya ng transformer, mula sa iba pang bahagi ng system. Ito ay hindi isang simpleng on/off switch. Ito ay isang high-stakes, high-speed interrupter na dapat gumanap ng function nito nang may matinding katumpakan. Ang transformer, na siyang pangunahing asset na pinoprotektahan namin, ay isang device na nagpapapataas o bumaba ng boltahe. Bagama't normal itong gumagana, ang isang High Voltage Circuit Breaker ay nananatili sa saradong posisyon, na nagpapahintulot na dumaloy ang kasalukuyang. Gayunpaman, sa sandaling matukoy ang isang fault—karaniwan ay sa pamamagitan ng isang relay na sumusubaybay sa kasalukuyang, boltahe, o differential signal—dapat bumukas ang circuit breaker, na pinapatay ang arko na nabubuo sa pagitan ng mga contact nito habang naghihiwalay ang mga ito. Ang kritikal na gawain ay i-clear ang fault bago ito magdulot ng thermal o mekanikal na pinsala sa transpormer. Para sa isang malaking power transformer, ang oras ng pag-clear na ito ay kadalasang mas mababa sa 100 millisecond. Upang ilagay ito sa pananaw, ang isang pagpikit ng mata ng tao ay tumatagal ng humigit-kumulang 300 hanggang 400 millisecond. Ang High Voltage Circuit Breaker ay dapat kumilos nang mas mabilis kaysa sa isang kisap-mata upang maprotektahan ang isang makina na maaaring tumimbang ng daan-daang tonelada.

Ang physics ng pagkaantala na ito ay kung saan nagiging maliwanag ang hamon sa engineering. Kapag bumukas ang isang circuit breaker, nabubuo ang isang arko sa pagitan ng mga naghihiwalay na contact. Ang arko na ito ay mahalagang isang plasma—isang mataas na conductive channel ng ionized gas na, kapag hindi napigilan, ay patuloy na magsasagawa ng kasalukuyang walang katiyakan. Upang patayin ang arko na ito, ang circuit breaker ay dapat, sa isang fraction ng isang segundo, palamig at de-ionize ang arc path. Ang iba't ibang disenyo ng circuit breaker ay gumagamit ng iba't ibang pamamaraan. Gumagamit ang isang SF6 (sulfur hexafluoride) circuit breaker ng daloy ng compressed SF6 gas upang palamigin ang arko at i-flush ang mga ionized na particle, na umaasa sa mga pambihirang insulating properties ng SF6 upang mapaglabanan ang boltahe ng system. Ang isang vacuum circuit breaker ay umaasa sa mataas na dielectric na lakas ng isang vacuum upang pawiin ang arko. Ang isang high-end na oil circuit breaker, kahit na mas lumang teknolohiya, ay gumagamit ng gas na nabuo sa pamamagitan ng singaw ng langis upang palamig at patayin ang arko. Ang lahat ng mga pamamaraan na ito ay dapat makamit ang parehong resulta: zero kasalukuyang sa susunod na natural na kasalukuyang zero ng AC waveform, at pagkatapos ay isang mabilis na pagbawi ng dielectric na lakas upang maiwasan ang isang re-strike. Sa Lugao, ang aming mga solusyon sa High Voltage Circuit Breaker ay binuo sa malalim na pag-unawa sa mga arc-quenching physics na ito, na tinitiyak na ang aming mga breaker ay hindi lamang maaasahan, ngunit predictable sa kanilang performance.

Upang tunay na maunawaan ang tungkulin ng proteksyon ng transpormer, makatutulong na isipin kung ano ang ginagawa ng isang transpormer. Ito ay isang inductive device. Nag-iimbak ito ng enerhiya sa magnetic field nito. Kapag naganap ang isang fault sa pangalawang bahagi ng isang transpormer, ang enerhiya mula sa pangunahing bahagi ay biglang itinapon sa fault. Nakikita ng transpormer ang isang malaking agos, na hindi nito kayang hawakan. Ito ay kapag naglalaro ang High Voltage Circuit Breaker. Ito ay karaniwang inilalagay sa pangunahing bahagi, ang mataas na boltahe na bahagi, ng transpormer. Ang trabaho nito ay idiskonekta ang transpormer mula sa upstream na pinagmumulan ng kapangyarihan, kaya ang kasalanan ay epektibong pinapakain lamang ng inertia ng generator. Sa pamamagitan ng paghihiwalay ng transpormer mula sa mataas na boltahe na bus, pinipigilan ng circuit breaker ang fault current na tumaas hanggang sa punto kung saan masisira ang transpormer. Ang isang transpormer na walang maayos na gumaganang High Voltage Circuit Breaker ay parang isang kotse na walang preno; maaaring gumana ito nang ilang sandali, ngunit kapag nagkamali, ang mga kahihinatnan ay sakuna. Ang aming pabrika ay nagdisenyo ng isang hanay ng mga produkto ng High Voltage Circuit Breaker na partikular na iniakma para sa proteksyon ng transformer, na nag-aalok ng hanay ng mga opsyon para sa iba't ibang boltahe at kasalukuyang mga rating, mga kinakailangan sa aplikasyon, at mga kondisyon sa kapaligiran.

Bakit Ang mga Transformer ay Mahina sa mga Fault na Walang Wastong Proteksyon?

Ang mga kahinaan ng isang power transformer ay nakaugat sa pangunahing disenyo nito at sa mga materyales na ginagamit nito. Ang isang tipikal na malaking transpormer ng kapangyarihan ay isang kumplikadong pagpupulong ng mga paikot-ikot na tanso, pagkakabukod na nakabatay sa selulusa, at langis ng transpormer. Ang kumbinasyong ito ay dinisenyo para sa mahusay na operasyon sa ilalim ng isang makitid na hanay ng mga normal na kondisyon. Gayunpaman, ito ay likas na madaling kapitan sa isang malawak na hanay ng mga uri ng fault, na marami sa mga ito ay maaaring maging sakuna kung hindi agad matugunan at awtomatiko ng isang High Voltage Circuit Breaker. Upang maunawaan ang kahinaan na ito, kailangan mong pahalagahan ang physics ng isang pagkabigo ng transpormer. Ang isang maikling circuit sa output (pangalawang) bahagi ng transpormer ay ang pinakakaraniwang senaryo. Kung ang pangalawang ay pinaikli, ang pangunahing bahagi ay kumukuha ng isang kasalukuyang na theoretically limitado lamang sa pamamagitan ng impedance ng transpormer, na kung saan ay medyo mababa. Ang fault current na ito ay maaaring 10 hanggang 20 beses sa normal na full-load current. Ang resulta ay isang biglaan at matinding pag-init ng windings, na maaaring matunaw ang tanso at maging sanhi ng pagkakabukod upang masira. Ang mabilis na pagpapalawak ng langis dahil sa init ay maaaring makabuo ng mga sumasabog na gas, na humahantong sa isang marahas na kabiguan. Dapat makita ng High Voltage Circuit Breaker ang kasalukuyang surge na ito at idiskonekta ang transpormer bago umabot sa kritikal na antas ang temperatura ng winding.

Higit pa sa mga short circuit, ang mga transformer ay mahina din sa iba, mas mapanlinlang na banta. Kabilang dito ang mga pagtama ng kidlat, na maaaring magdulot ng boltahe na surge na sumisira sa pagkakabukod, at ferroresonance, isang phenomenon na maaaring magdulot ng mga overvoltage at overcurrent kapag ang transpormer ay na-energize o na-de-energize. Mahina din ang mga ito sa overloading, na maaaring maging sanhi ng unti-unting pag-init ng mga windings at pababain ang pagkakabukod. Kahit na ang isang bagay na kasing simple ng isang fault sa tap changer, na nag-aayos ng ratio ng boltahe ng transpormer, ay maaaring magdulot ng isang malaking kabiguan. Sa bawat kaso, ang karaniwang pinag-uusapan ay ang isang pagkakamali o abnormal na kondisyon, kung pinahihintulutan na magpatuloy sa kahit ilang cycle, ay maaaring magdulot ng permanenteng at hindi na maibabalik na pinsala sa transpormer. Ito ang dahilan kung bakit napakahalaga ng High Voltage Circuit Breaker: hindi ito isang reaktibong panukala, ngunit isang proactive. Ito ay ang tanging aparato na maaaring maiwasan ang hindi maiiwasang mga kahihinatnan ng isang fault na mangyari sa pamamagitan ng ligtas na paghihiwalay ng transpormer mula sa power system.

Bukod dito, ang mga transformer ay hindi lamang mahina sa mga panloob na pagkakamali. Ang mga ito ay napapailalim din sa mga pagkakamali sa konektadong network. Ang isang fault sa isang distribution feeder na konektado sa pangalawang bahagi ng transformer ay makikita sa pangunahing bahagi. Makikita ng transpormer ang kasalukuyang fault at susubukan nitong pakainin. Dito nagiging kritikal ang koordinasyon ng mga sistema ng proteksyon. Ang High Voltage Circuit Breaker sa pangunahing bahagi ng transpormer ay bahagi ng isang chain ng mga device na idinisenyo upang gumana sa isang coordinated na paraan. Halimbawa, ang isang fuse o recloser sa pangalawang bahagi ay maaaring mag-alis ng isang lumilipas na fault, ngunit para sa isang mas malubhang fault, ang pangunahing circuit breaker ay dapat gumana upang protektahan ang transpormer. Kung wala ang koordinasyong ito, ang isang fault sa pangalawang bahagi ay maaaring maging sanhi ng pangunahing circuit breaker na mapunta nang hindi kinakailangan, na humahantong sa isang pagkawala para sa isang mas malaking lugar. Ito ang dahilan kung bakit ang proteksyon ng isang transpormer ay isang problema sa antas ng system, at ang High Voltage Circuit Breaker ay ang sentral, kritikal na bahagi ng system na iyon. SaLugao Power Co.,Ltd., mayroon kaming malalim na pag-unawa sa mga prinsipyo ng koordinasyon na ito, at idinisenyo namin ang aming mga solusyon sa High Voltage Circuit Breaker upang maging ganap na katugma sa isang malawak na hanay ng mga scheme ng proteksyon, na tinitiyak ang tuluy-tuloy na pagsasama at pinakamainam na pagganap.

Paano Naghahambing ang Iba't Ibang Uri ng Mga Circuit Breaker na Mataas na Boltahe para sa Proteksyon ng Transformer?

Kapag pumipili ng High Voltage Circuit Breaker para sa proteksyon ng transpormer, dapat isaalang-alang ng mga inhinyero ang partikular na aplikasyon at pumili sa pagitan ng iba't ibang teknolohiya: SF6, vacuum, at mga circuit breaker ng langis. Ang bawat uri ay may sariling natatanging hanay ng mga katangian na ginagawang angkop para sa iba't ibang boltahe at kasalukuyang saklaw. Sa loob ng mga dekada, ang mga oil circuit breaker ay ang pamantayan, ngunit higit na pinalitan sila ng SF6 at mga teknolohiya ng vacuum dahil sa kanilang mahusay na pagganap at mga katangian ng pagpapanatili. Gayunpaman, ang pag-unawa sa kasaysayan at ang ebolusyon ng teknolohiya ay nakakatulong na pahalagahan ang mga modernong solusyon na magagamit ngayon.

Mga Circuit Breaker ng Langis sila ang pinakamatanda sa tatlo. Umaasa sila sa arko na iginuhit sa langis, na nagpapalamig sa arko at bumubuo ng hydrogen gas na tumutulong upang mapatay ito. Bagama't matibay ang mga ito at may medyo mataas na kapasidad sa pag-interrupting, malaki ang mga ito, mabigat, at nangangailangan ng regular na pagpapanatili upang mapunan muli ang langis at alisin ang mga deposito ng carbon. Nagdulot din sila ng panganib sa kapaligiran at sunog dahil sa langis. Sa Lugao, hindi na kami gumagawa ng mga oil circuit breaker para sa mga bagong instalasyon, ngunit nagbibigay kami ng suporta para sa mga umiiral na.

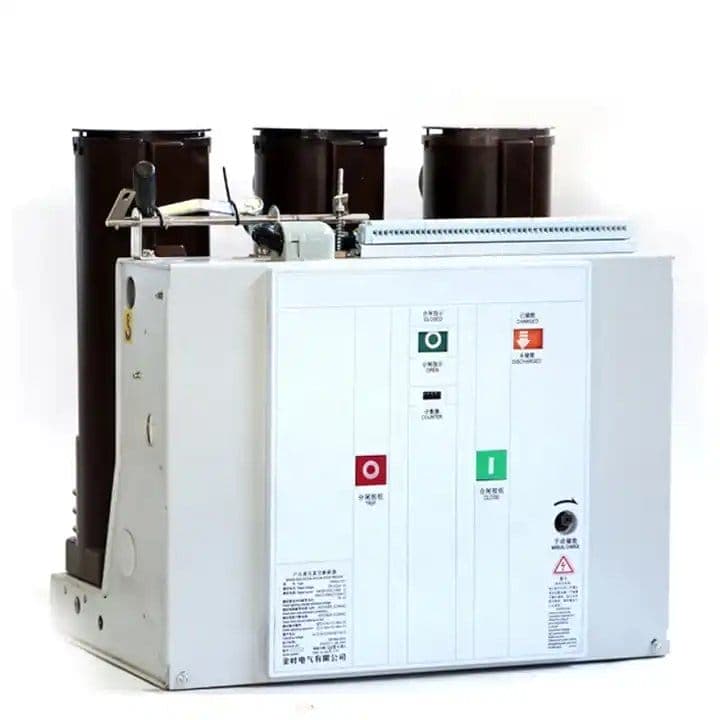

Mga Vacuum Circuit Breaker ay mas moderno at nag-aalok ng ilang mga pakinabang. Gumagamit sila ng isang selyadong silid ng vacuum upang patayin ang arko. Kung walang daluyan upang mapanatili ang pagkasunog, ang arko ay mabilis na napapawi kapag naghiwalay ang mga kontak. Nagreresulta ito sa isang napaka-compact at magaan na disenyo, na may mahabang pagitan ng pagpapanatili. Gayunpaman, ang mga vacuum breaker ay karaniwang limitado sa mga boltahe hanggang sa humigit-kumulang 72 kV. Para sa mas mataas na boltahe, ang kanilang disenyo ay nagiging kumplikado at mahal. Madalas silang ginagamit sa mga substation ng pamamahagi at mga pang-industriya na aplikasyon. Ang pangunahing bentahe para sa proteksyon ng transpormer ay ang kanilang bilis at pagiging maaasahan, ngunit ang mga ito ay karaniwang hindi angkop para sa pinakamataas na antas ng boltahe na matatagpuan sa mga sistema ng paghahatid.

Mga Circuit Breaker ng SF6 kumakatawan sa modernong pamantayan para sa mataas na boltahe na mga aplikasyon. Ang mga breaker na ito ay gumagamit ng sulfur hexafluoride gas, na may pambihirang insulating at arc-quenching properties. Ang gas ay naka-compress at hinipan sa buong arko upang palamig ito at masira ang agos. Ang mga SF6 circuit breaker ay may napakataas na kapasidad sa pag-interrupting at maaaring gumana nang epektibo sa pinakamataas na boltahe ng transmission. Mayroon din silang napakababang mga kinakailangan sa pagpapanatili. Ang aming pabrika sa Lugao Power Co.,Ltd. ay nagdadalubhasa sa pagmamanupaktura ng SF6 High Voltage Circuit Breaker sa loob ng mahigit 15 taon, at pinino namin ang disenyo upang matiyak ang pinakamataas na pagiging maaasahan. Ang talahanayan sa ibaba ay nagbibigay ng isang paghahambing na pagsusuri ng tatlong uri na ito.

Para sa modernong proteksyon ng transpormer, ang SF6 High Voltage Circuit Breaker ay ang inirerekomendang pagpipilian para sa karamihan ng mga application na may mataas na boltahe dahil sa mahusay nitong pagganap, pagiging maaasahan, at mababang mga kinakailangan sa pagpapanatili. Ang aming pabrika ay gumawa ng libu-libong SF6 unit na kasalukuyang nagpoprotekta sa mga kritikal na transformer sa buong mundo. Ang teknolohiya ng SF6 ay nagbibigay ng pinakamatibay na proteksyon, at ito ang teknolohiya na patuloy naming binuo at pinipino sa Lugao.

Anong Mga Teknikal na Parameter ang Tinutukoy ang isang Mataas na Pagganap ng Circuit Breaker?

Upang tunay na maunawaan ang proteksyon na ibinigay ng isang High Voltage Circuit Breaker, kailangan mong tingnan ang mga pangunahing teknikal na detalye nito. Ang mga parameter na ito ay hindi lamang mga numero sa isang datasheet; sila ang mga sukatan na tumutukoy sa kakayahan ng device na protektahan ang transpormer. Ang pangunahing mga pagtutukoy ay ang rated boltahe, ang rated kasalukuyang, ang rated short-circuit breaking current, at ang rated short-circuit making current. Ang mga parameter na ito, kasama ang oras ng pagpapatakbo at ang transient recovery voltage (TRV) na kakayahan, ay tumutukoy sa performance envelope ng circuit breaker. Sa Lugao Power Co., Ltd., mayroon kaming komprehensibong hanay ng mga teknikal na parameter para sa bawat isa sa aming mga modelo ng High Voltage Circuit Breaker, at maaari naming i-customize ang mga ito upang matugunan ang mga partikular na kinakailangan ng customer.

Na-rate na Boltahe ay ang pinakamataas na boltahe kung saan idinisenyo ang circuit breaker. Ito ay dapat na hindi bababa sa boltahe ng system.Na-rate na Kasalukuyan ay ang tuloy-tuloy na kasalukuyang maaaring dalhin ng breaker nang walang overheating. Ito ay dapat na katumbas o mas malaki kaysa sa normal na load current ng transpormer.Na-rate na Short-Circuit Breaking Current ay ang pinakamataas na kasalukuyang fault na maaaring matakpan ng breaker. Ito ang pinaka-kritikal na parameter para sa proteksyon ng transpormer. Dapat itong sapat na mataas upang mahawakan ang pinakamataas na posibleng fault current na maaaring dumaloy sa transpormer. Kung ang circuit breaker ay may breaking current rating na masyadong mababa, maaari itong mabigo na matakpan ang isang high-current fault, na humahantong sa pagkasira ng transpormer.Rated Short-Circuit Making Current ay ang pinakamataas na peak current na maaaring isara ng breaker, na mahalaga sa mga application kung saan maaaring isara ang breaker sa isang fault. Ang oras ng pagpapatakbo ay ang oras na aabutin para magbukas ang breaker pagkatapos makatanggap ng signal ng biyahe. Para sa proteksyon ng transpormer, ang mas mabilis na oras ng pagpapatakbo ay palaging mas mahusay, dahil nililimitahan nito ang dami ng enerhiya na maaaring mawala sa transpormer kapag may sira. Ang Transient Recovery Voltage (TRV) ay ang boltahe na lumilitaw sa mga contact ng circuit breaker kaagad pagkatapos na maputol ang kasalukuyang. Ang TRV waveform ay tinutukoy ng inductance at capacitance ng system. Ang isang circuit breaker ay dapat na makayanan ang TRV na ito nang hindi naghihigpit.

Ang talahanayan sa ibaba ay nagbubuod sa mga tipikal na teknikal na parameter para sa isang High Voltage Circuit Breaker na ginagamit sa isang kapaligiran ng substation.

Ang pagpili ng High Voltage Circuit Breaker na may tamang mga parameter ay hindi isang maliit na gawain. Nangangailangan ito ng isang detalyadong pagsusuri ng kasalukuyang fault ng transpormer, na tinutukoy ng impedance ng system at ang rating ng transpormer. Ang sobrang pagtatantya sa mga parameter ay humahantong sa mas mataas na gastos at hindi kinakailangang labis na pagtutukoy. Ang pagmamaliit sa kanila ay maaaring humantong sa kabiguan. Ang aming engineering team sa Lugao Power Co.,Ltd. ay nagbibigay ng detalyadong teknikal na suporta sa aming mga customer, na tumutulong sa kanila na piliin ang naaangkop na High Voltage Circuit Breaker para sa kanilang partikular na pangangailangan sa proteksyon ng transformer.

Paano Napapahusay ng Modernong Pagkontrol at Pagsubaybay ang pagiging epektibo ng Circuit Breaker?

Ang High Voltage Circuit Breaker ay hindi na isang mekanikal na switch lamang. Ang mga modernong bersyon ay isinama sa mga sopistikadong sistema ng kontrol at pagsubaybay na makabuluhang nagpapahusay sa kanilang pagiging epektibo sa pagprotekta sa mga transformer. Ang mga system na ito ay ang nervous system ng breaker, na nagbibigay ng real-time na feedback, diagnostics, at kakayahang umangkop sa nagbabagong mga kondisyon. Ang pangunahing bahagi ng teknolohiyang ito ay ang proteksyon relay, isang aparato na patuloy na sinusubaybayan ang kasalukuyang at boltahe signal mula sa transpormer at ang grid. Kapag may nakita itong fault, nagpapadala ito ng trip signal sa operating mechanism ng breaker. Ang relay ay ang katalinuhan na nagpapasya kung kailan gagana at ang circuit breaker ay ang kalamnan na nagsasagawa ng aksyon. Kung wala ang relay, ang breaker ay bulag. Kung wala ang breaker, ang relay ay impotent. Ang pagsasama ng dalawang sistemang ito ang dahilan kung bakit napakaepektibo ng proteksyon ng modernong transpormer.

Ang mga modernong protection relay ay maaaring i-program gamit ang mga sopistikadong algorithm na nakikilala sa pagitan ng iba't ibang uri ng mga fault, gaya ng short circuit, ground fault, o overload. Pinipigilan ng katalinuhan na ito ang istorbo na tripping, kung saan nagbubukas ang breaker para sa isang hindi kritikal na kaganapan, na mahalaga para sa pagpapanatili ng isang matatag na supply ng kuryente. Gumagamit din sila ng mga protocol ng komunikasyon, tulad ng IEC 61850, upang magbahagi ng impormasyon sa iba pang mga relay sa substation, na nagbibigay-daan sa isang coordinated na scheme ng proteksyon. Ang komunikasyong ito ay nagpapahintulot sa system na ihiwalay lamang ang apektadong bahagi ng network, na pinapaliit ang epekto ng isang outage. Para sa isang transpormer, nangangahulugan ito na kung ang fault ay nasa pangalawang bahagi, ang pangunahing breaker ay maaaring idinisenyo upang trip lamang pagkatapos mabigo ang mga pangalawang breaker na i-clear ito, na nagbibigay ng isang backup na layer ng proteksyon.

Higit pa sa relay, ang mga modernong circuit breaker ay nilagyan din ng mga condition monitoring sensor. Sinusukat ng mga sensor na ito ang mga parameter gaya ng oras ng pagpapatakbo, ang paglalakbay ng mga contact, ang presyon ng gas (para sa mga SF6 breaker), at ang temperatura ng mga contact. Ang data na ito ay patuloy na kinokolekta at sinusuri upang magbigay ng diagnostic assessment ng kalusugan ng circuit breaker. Maaaring gamitin ang data upang mahulaan ang mga pagkabigo bago mangyari ang mga ito, na nagbibigay-daan sa proactive na pagpapanatili na maaaring makabuluhang mapahaba ang buhay ng device. Para sa isang circuit breaker ng proteksyon ng transpormer, nangangahulugan ito na ang pagiging epektibo ng breaker ay mas predictable at maaasahan. Sa Lugao Power Co., Ltd., nakagawa kami ng pagmamay-ari na sistema ng pagsubaybay sa kondisyon para sa aming mga produkto ng High Voltage Circuit Breaker. Ang sistemang ito ay nagbibigay sa aming mga customer ng kumpletong pagtingin sa kalusugan ng kanilang breaker, na nagbibigay-daan sa kanila na magplano ng maintenance nang mas epektibo at mabawasan ang panganib ng hindi planadong mga pagkawala. Sa pamamagitan ng pagsasama-sama ng pisikal na katatagan ng aming mga circuit breaker sa diagnostic na kapangyarihan ng modernong pagsubaybay, nagagawa naming mag-alok ng solusyon sa proteksyon na hindi lamang maaasahan, ngunit matalino rin.

Mga Madalas Itanong (FAQ)

Tanong 1: Gaano katagal ang isang High Voltage Circuit Breaker upang buksan at alisin ang isang fault?

Sagot: Para sa modernong High Voltage Circuit Breaker, ang kabuuang oras ng pag-clear—mula sa simula ng fault current hanggang sa huling pagkaputol ng arc—ay karaniwang nasa pagitan ng 30 at 50 millisecond. Ito ay halos kasabay ng pagpikit ng mata ng tao. Ang circuit breaker ay dapat magbukas ng sapat na mabilis upang maiwasan ang transpormador mula sa overheating at upang maprotektahan ang natitirang bahagi ng grid mula sa fault current. Ang aming mga produkto ng High Voltage Circuit Breaker sa Lugao Power Co.,Ltd. ay ininhinyero upang makamit ang mga mabilis na oras ng pagbubukas na ito, na tinitiyak na epektibong protektado ang transpormer.

Tanong 2: Ano ang pagkakaiba sa pagitan ng isang circuit breaker at isang disconnect switch?

Sagot: Ang isang circuit breaker ay idinisenyo upang matakpan ang fault currents at protektahan ang mga kagamitan. Ang isang disconnect switch ay idinisenyo upang ihiwalay ang isang circuit para sa pagpapanatili at hindi na-rate upang masira ang fault currents. Ang isang disconnect switch ay pinapatakbo lamang kapag ang circuit ay na-de-energized, kadalasan pagkatapos ng pagbukas ng circuit breaker. Ang circuit breaker ay ang aktibong proteksyon na aparato, habang ang disconnect switch ay isang aparatong pangkaligtasan para sa paghihiwalay. Parehong mahalaga para sa isang ligtas at functional na substation, ngunit nagsisilbi ang mga ito ng ibang-iba na tungkulin.

Tanong 3: Gaano kadalas dapat panatilihin ang isang High Voltage Circuit Breaker?

Sagot: Ang agwat ng pagpapanatili ay depende sa uri ng breaker at mga rekomendasyon ng tagagawa. Para sa isang SF6 High Voltage Circuit Breaker, karaniwang kinakailangan ang pagpapanatili tuwing 10 hanggang 15 taon o pagkatapos ng isang tiyak na bilang ng mga operasyon, alinman ang mauna. Kabilang dito ang pagsuri sa SF6 gas pressure, operating mechanism, at contact condition. Para sa mga vacuum breaker, maaaring mas mahaba ang pagitan. Ang aming pabrika sa Lugao Power Co.,Ltd. ay nagbibigay ng mga detalyadong iskedyul ng pagpapanatili at rekomendasyon para sa lahat ng aming High Voltage Circuit Breaker na produkto, na tumutulong sa aming mga customer na pahabain ang kanilang buhay sa pagpapatakbo.

Tanong 4: Ano ang mangyayari kung mabigong bumukas ang High Voltage Circuit Breaker sa panahon ng fault?

Sagot: Kung ang isang circuit breaker ay nabigong magbukas, ang isang backup na sistema ng proteksyon, na kilala bilang "breaker failure protection," ay gagana. Ito ay kadalasang magtutulak sa lahat ng iba pang mga circuit breaker na nakakonekta sa parehong bus, na naghihiwalay sa buong seksyon ng substation. Ito ay isang huling paraan upang maiwasan ang isang malaking kabiguan, at nagreresulta ito sa isang mas malawak na pagkawala ng kuryente. Ito ang dahilan kung bakit napakahalaga ng pagiging maaasahan ng pangunahing High Voltage Circuit Breaker, at kung bakit kami sa Lugao Power Co.,Ltd. maglagay ng matinding diin sa kalidad at pagsubok sa aming proseso ng pagmamanupaktura.

Tanong 5: Maaari bang gamitin ang High Voltage Circuit Breaker para protektahan ang isang transpormer mula sa mga panloob na pagkakamali?

Sagot: Oo, ngunit nangangailangan ito ng differential protection relay. Sinusukat ng relay na ito ang kasalukuyang pumapasok at umaalis sa transpormer. Sa isang normal na kondisyon, ang mga alon na ito ay pantay. Kung may panloob na fault, ang mga agos ay magkakaiba, at ang relay ay magtutulak sa High Voltage Circuit Breaker. Ito ang pangunahing proteksyon para sa isang panloob na kasalanan ng transpormer. Ang aming mga solusyon sa High Voltage Circuit Breaker ay idinisenyo upang maging ganap na katugma sa mga scheme ng proteksyon sa pagkakaiba.

Konklusyon

Ang High Voltage Circuit Breaker ay hindi lamang isang piraso ng kagamitan; ito ang mahalagang tagapag-alaga ng power transformer at, sa pamamagitan ng extension, ang buong grid ng kuryente. Ito ay ang tanging aparato na maaaring makakita ng isang sakuna fault at matakpan ang napakalaking alon na kung hindi man ay sirain ang transpormer. Ang modernong High Voltage Circuit Breaker, partikular na ang teknolohiyang SF6 na dalubhasa namin sa Lugao Power Co., Ltd., ay naging isang sopistikado, matalino, at lubos na maaasahang bahagi. Ang disenyo nito ay isang timpla ng physics, advanced na materyales, at tumpak na pagmamanupaktura, lahat ay nagtutulungan upang matiyak na ang transpormer ay protektado sa pinaka kritikal na mga pangyayari. Ang transpormer ay madalas na ang pinakamahal at kritikal na asset sa isang substation, at ang proteksyon nito ay hindi maaaring ipaubaya sa pagkakataon. Nangangailangan ito ng circuit breaker na hindi lamang mabilis, ngunit maaasahan, mauulit, at mahuhulaan.

Sa Lugao Power Co., Ltd., naiintindihan namin ang kritikal na papel na ginagampanan ng aming mga produkto ng High Voltage Circuit Breaker sa pagtiyak ng pagiging maaasahan ng grid. Iyon ang dahilan kung bakit tayo namumuhunan nang malaki sa pananaliksik, pagpapaunlad, at kontrol sa kalidad. Ang aming pabrika ay nakatuon sa paggawa ng mga circuit breaker na hindi lamang nakakatugon ngunit lumalampas sa pinakamahigpit na internasyonal na pamantayan. Kung gusto mong i-upgrade ang iyong proteksyon sa transformer, o kung nagpaplano ka ng bagong substation, iniimbitahan ka naming makipag-ugnayan sa amin. Hayaan nating talakayin ang iyong mga partikular na kinakailangan at kung paano maibibigay ng aming mga solusyon sa High Voltage Circuit Breaker ang proteksyon na kailangan mo.Makipag-ugnayan sa Lugao Power Co.,Ltd. ngayonpara sa walang obligasyong konsultasyon at tuklasin ang pagkakaiba na magagawa ng isang tunay na maaasahang High Voltage Circuit Breaker para sa iyong proteksyon sa transformer.
