Paano Nakakaimpluwensya ang Mga Rating ng Boltahe sa Pagganap ng Pangunahing Unit ng Ring?

Ang mga rating ng boltahe ay hindi lamang isang detalye sa isang nameplate; sila ang pundasyon ngPangunahing Yunit ng Ring(RMU) pagganap, kaligtasan, at mahabang buhay. Sa mga network ng pamamahagi ng katamtamang boltahe (karaniwang 6kV hanggang 40.5kV), ang pagpili ng RMU na may hindi naaangkop na rating ng boltahe ay humahantong sa mga sakuna na pagkabigo sa pagkakabukod, labis na bahagyang discharge, at kawalang-tatag ng pagpapatakbo. Sa Lugao Power Co., Ltd., ang aming pabrika ay nag-engineered ng mga solusyon sa Ring Main Unit na eksaktong tumutugma sa mga profile ng boltahe ng grid, na tinitiyak na ang bawat bahagi mula sa mga busbar hanggang sa mga vacuum interrupter ay gumagana sa loob ng pinakamainam nitong electrical stress window. Ipinapaliwanag ng artikulong ito kung bakit dinidikta ng mga rating ng boltahe ang dielectric na lakas, kapasidad ng pag-load-break, at fault tolerance.

Para sa mga tagapamahala ng utility at mga inhinyero ng pasilidad na pang-industriya, ang pag-unawa sa kaugnayan sa pagitan ng nominal na boltahe ng system at mga kakayahan ng RMU na makatiis ay pumipigil sa magastos na downtime. Ang Ring Main Unit na idinisenyo para sa 12kV na inilapat sa isang 24kV system ay makakaranas ng doble sa nilalayong electric field stress, na nagpapabilis sa pagtanda ng insulation at nagpapataas ng panganib ng phase-to-phase arcing. Sa kabaligtaran, ang sobrang pagtukoy sa isang RMU para sa isang mas mababang boltahe na network ay nag-aaksaya ng capital expenditure. Ang aming pabrika sa Lugao Power Co.,Ltd. bumubuo ng mga nako-customize na RMU na may mga na-verify na rating ng boltahe na sumusunod sa mga pamantayan ng IEC 62271-200 at GB/T 3906. Ang komprehensibong gabay na ito ay naghahati-hati kung paano naiimpluwensyahan ng mga rating ng boltahe ang bawat parameter ng pagganap, na sinusuportahan ng aming in-house na data ng pagsubok at karanasan sa field.

Direktoryo

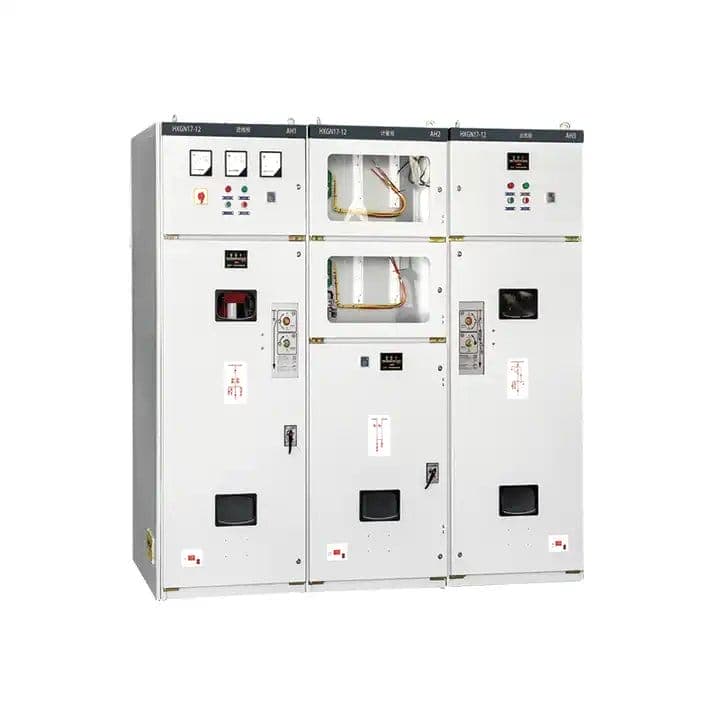

Bakit Tinutukoy ng Voltage Rating ang Dielectric Strength at Insulation Coordination sa isang Pangunahing Yunit ng Ring

Ang dielectric na pagganap ng anumang Ring Main Unit ay pangunahing nakatali sa antas ng rate ng boltahe nito. Ang rating ng boltahe ay nakakaimpluwensya sa mga electrical clearance, mga distansya ng creepage, at ang uri ng insulating medium (SF6, solid epoxy, o dry air). Para sa isang Ring Main Unit mula sa Lugao Power Co.,Ltd., idinisenyo ng aming pabrika ang bawat RMU na may tinukoy na dalas ng kuryente na makatiis ng boltahe at boltahe na lumalaban sa boltahe ng kidlat na direktang nauugnay sa pinakamataas na boltahe ng pagpapatakbo ng system. Nasa ibaba ang isang detalyadong breakdown kung paano itinatakda ng mga rating ng boltahe ang mga threshold ng pagkakabukod.

• Pangunahing Antas ng Insulation (BIL):Para sa isang 12kV RMU, ang karaniwang lightning impulse withstand voltage ay 75kV peak. Para sa isang 24kV unit, ang BIL ay tumataas sa 125kV. Ang 66% na pagtaas na ito ay nangangailangan ng mas malaking phase spacing at matatag na solid insulation barrier.
• Partial Discharge Inception Voltage (PDIV):Ang mas mataas na mga rating ng boltahe ay lubos na nagpapataas ng mga panganib sa bahagyang paglabas. Sinusuri ng aming factory ang bawat Ring Main Unit sa 1.5x rate na boltahe upang matiyak na ang PDIV ay nananatiling mababa sa 10pC. Sa 36kV, ang kontrol ng PD ay nangangailangan ng triple-layer na epoxy casting.
• Clearance at Creepage:Ang IEC 62271-1 ay nag-uutos ng mga minimum na clearance na 60mm para sa 12kV ngunit 120mm para sa 24kV. Ang aming mga disenyo ng Ring Main Unit ay nagsasama ng naka-optimize na vacuum casting upang mabawasan ang mga kinakailangang clearance habang lumalampas sa mga pamantayan.
• Pagdepende sa Presyon ng SF6:Para sa mga gas-insulated RMU, ang mas mataas na rating ng boltahe ay nangangailangan ng pagtaas ng SF6 gas density (0.25 MPa para sa 12kV vs 0.45 MPa para sa 40.5kV) upang mapanatili ang dielectric rigidity. Lugao Power Co.,Ltd. gumagamit ng leak-proof na welded stainless steel tank.

Ang aming pabrika ay nag-compile ng mga resulta ng pagsubok mula sa 500+ RMU installation. Inilalarawan ng sumusunod na talahanayan ang direktang ugnayan sa pagitan ng rating ng boltahe at mga parameter ng key insulation para saLugao Power Co.,Ltd.Serye ng Ring Main Unit.

Ang pagpili ng tamang rating ng boltahe ay hindi opsyonal. Kapag ang isang Ring Main Unit ay umaandar nang mas mataas sa disenyo ng boltahe nito, ang electrical treeing ay magsisimula sa loob ng dalawang taon. Inirerekomenda ng aming pabrika na palaging tukuyin ang isang RMU na may rate na boltahe na katumbas ng o 10% na mas mataas kaysa sa maximum na operating voltage ng network. Lugao Power Co.,Ltd. nag-aalok ng mga customized na RMU mula 6kV hanggang 40.5kV, ang bawat isa ay napatunayan sa pamamagitan ng mga dielectric type na pagsubok sa aming certified high-voltage lab.

Paano Direktang Naaapektuhan ng Mga Rating ng Voltage ang Load Break Switching at Short-Circuit Making Capacity

Hindi static ang pagganap ng pag-load break switching at short-circuit making capacity ng isang Ring Main Unit; sila ay nagsusukat sa rated boltahe. Para sa isang partikular na disenyo ng pisikal na contact, ang pagtaas ng rating ng boltahe ay nagpapataas ng enerhiya ng arko sa panahon ng pagpapatakbo ng paglipat. Ang aming mga factory engineer sa Lugao Power Co.,Ltd. idisenyo ang aming Ring Main Unit na may mga contact geometries na isinasaalang-alang ang parehong boltahe at kasalukuyang nang sabay-sabay. Narito kung paano nakakaimpluwensya ang rating ng boltahe sa dynamic na pagganap.

• Kakayahang Extinction ng Arc:Sa 12kV, ang isang load break switch ay dapat pawiin ang isang arko na humigit-kumulang 250V bawat mm. Sa 24kV, dumoble ang boltahe ng arko, na nangangailangan ng mas mabilis na bilis ng paghihiwalay ng contact at pinahusay na mga arc chute. Gumagamit ang aming RMU ng mga axial magnetic field vacuum interrupter para sa pare-parehong performance hanggang 40.5kV.
• Paggawa ng Kapasidad (Peak Current):Ang mga pamantayan ng IEC ay nangangailangan na ang isang Ring Main Unit ay makatiis sa paggawa ng mga agos ng hanggang 2.5 beses ang rate ng kasalukuyang short-circuit. Gayunpaman, ang mas mataas na boltahe ng system ay binabawasan ang pinapayagang paggawa ng kasalukuyang maliban kung ang presyon ng contact ay tumaas. Lugao Power Co.,Ltd. gumagamit ng mga silver-tungsten contact na nagpapanatili ng mababang contact resistance kahit na sa 40.5kV/1250A ratings.
• Pagpapalit ng mga Overvoltage:Kapag nagpapalipat-lipat ng mga inductive o capacitive load, ang mas mataas na boltahe na RMU ay bumubuo ng mas matinding reignition overvoltages. Ang aming pabrika ay nagbibigay ng aming Ring Main Unit ng mga RC snubber o surge arrester para sa mga network na higit sa 24kV.
• Rate ng Erosion ng Contact:Para sa parehong bilang ng mga pagpapatakbo ng pag-break ng pag-load, ang isang 36kV RMU ay makakasira sa mga contact na 40% na mas mabilis kaysa sa isang 12kV na unit kung hindi maayos na idinisenyo. Gumagamit ang aming pabrika ng CuCr50 contact material para mabawasan ang erosion, na nagpapahaba ng buhay ng kuryente sa 10,000 na operasyon.

Nasa ibaba ang isang comparative table na nagpapakita kung paano ang aming Lugao Power Co.,Ltd. Ang serye ng Ring Main Unit ay nagpapanatili ng pagganap sa mga rating ng boltahe habang nakakatugon o lumalampas sa mga kinakailangan sa IEC 62271-100.

Ang aming pabrika ay nagsagawa ng mahigit 2000 load break test sa aming pamilya ng Ring Main Unit. Kinukumpirma ng data na sa na-optimize na disenyo ng contact, ang 40.5kV RMU ay makakamit ang katulad na pagiging maaasahan ng switching bilang isang 12kV unit. Lugao Power Co.,Ltd. nagbibigay ng garantisadong paggawa ng short-circuit at breaking capacities para sa bawat rating ng boltahe. Para sa mga kritikal na aplikasyon tulad ng mga wind farm o data center, inirerekomenda ng aming pabrika ang pagpili ng RMU na may rating ng boltahe na may kasamang 15% na margin sa kaligtasan na mas mataas sa nominal na boltahe ng grid upang ma-accommodate ang mga lumilipas na overvoltage.

Ano ang Mangyayari Kapag Nagaganap ang Mga Hindi Nagtutugma ng Voltage Rating – Mga Field Failure Mode sa Pangunahing Yunit ng Ring

Ang ebidensya sa field mula sa team ng serbisyo ng aming pabrika ay nagpapakita na ang hindi pagkakatugma ng rating ng boltahe ang pangalawang pinakakaraniwang sanhi ng pagkabigo ng Ring Main Unit pagkatapos ng hindi tamang pag-install. Kapag ang isang RMU na na-rate para sa 12kV ay konektado sa isang 24kV system, ang mga kahihinatnan ay sumusunod sa isang predictable na pag-unlad ng pagkabigo. Ang pag-unawa sa mga failure mode na ito ay nakakatulong sa mga inhinyero na tukuyin nang tama mula sa simula. Lugao Power Co.,Ltd. ay nakapagdokumento ng higit sa 150 mismatch cases sa buong mundo.

• Dielectric Breakdown (Phase to Ground):Ang stress ng electric field ay doble, na lumalampas sa dielectric na lakas ng pagkakabukod. Sa loob ng 6-12 buwan, lumilitaw ang carbonized na pagsubaybay sa mga epoxy insulator. Nasaksihan ng aming pabrika ang mga flashover ng bushing ng RMU na nagresulta sa kumpletong pagpapalit ng switchgear.
• Panloob na Arcing Fault:Ang sobrang boltahe ay nagdudulot ng ionization ng natitirang hangin sa loob ng mga gas compartment. Kahit na ang SF6 insulated RMU ay nawawalan ng dielectric na kakayahan kung ang rated boltahe ay lumampas ng 30%. Ang forensic analysis ng aming factory ay nagsiwalat ng natunaw na copper spatter mula sa mga arc fault sa mga hindi tugmang unit.
• Premature Aging ng VT/PTs:Ang mga transformer ng boltahe na idinisenyo para sa mas mababang mga rating ay bumabad sa magnetically, nakakakuha ng labis na kasalukuyang paggulo at sobrang init. Ito ay humahantong sa pangalawang pagkabigo sa pagkakabukod. Sa isang kaso, sumabog ang isang 12kV RMU's PT pagkatapos ng 8 buwan sa isang 20kV system.
• Pinsala ng Vacuum Interrupter Shield:Ang mga mas mataas na gradient ng boltahe ay nagpapabilis ng pagbomba ng ion sa vapor shield, na binabawasan ang integridad ng vacuum. Nalaman ng aming pabrika na ang isang 12kV interrupter na ginamit sa 24kV ay nawalan ng vacuum sa loob ng 2000 na operasyon sa halip na ang na-rate na 30,000.
• Mga Isyu sa Control Circuit:Ang mga capacitive divider at electronic voltage sensor ay gumagawa ng mga maling signal para sa mga protection relay, na humahantong sa istorbo na tripping o pagkabigo sa trip. Lugao Power Co.,Ltd. nagpapayo ng pagtutugma ng mga sensor ng boltahe nang eksakto sa rating ng RMU.

Upang mabilang ang panganib, nagsagawa ang aming pabrika ng pinabilis na pagsusuri sa pagtanda sa mga sample ng Ring Main Unit sa 1.2x, 1.5x, at 2.0x na rated na boltahe. Ang mga resulta ay buod sa ibaba.

Mahigpit na inirerekomenda ng aming pabrika na i-verify ang maximum na boltahe ng system sa ilalim ng parehong normal at contingency na mga kondisyon bago pumili ng Ring Main Unit. Nag-aalok ang Lugao ng on-site na pag-audit ng boltahe at maaaring magbigay sa mga RMU ng pinahusay na pagkakabukod para sa mga network na madaling kapitan ng paglaki ng boltahe. Huwag umasa sa boltahe ng nameplate lamang; palaging humiling ng mga ulat sa pagsubok ng dielectric mula sa tagagawa.

Paano Piliin ang Tamang Ring Main Unit Voltage Rating para sa Iyong Network

Ang pagpili ng pinakamainam na rating ng boltahe para sa isang Ring Main Unit ay nangangailangan ng pagsusuri sa nominal na boltahe ng grid, maximum na tuluy-tuloy na boltahe sa pagpapatakbo, lumilipas na mga antas ng overvoltage, at altitude. Ang aming pabrika sa Lugao ay bumuo ng isang sistematikong proseso ng pagpili na nagsisiguro na gumaganap ang RMU sa loob ng 30+ taon. Sa ibaba ay binabalangkas namin ang isang hakbang-hakbang na pamamaraan na ginagamit ng aming mga inhinyero ng power system.

• Hakbang 1: Tukuyin ang pinakamataas na boltahe (Um) ng system.Para sa isang 10kV nominal system, ang Um ay karaniwang 12kV. Para sa 20kV nominal, ang Um ay 24kV. Palaging gamitin ang Um bilang baseline na rating ng boltahe para sa RMU.
• Hakbang 2: Isaalang-alang ang pagbaba ng altitude.Higit sa 1000m, humihina ang pagkakabukod ng hangin. Para sa bawat 100m sa itaas ng 1000m, bawasan ng 1% ang kakayahan sa rating ng boltahe. Ang aming pabrika ay nagbibigay ng altitude-corrected RMUs hanggang 4000m.
• Hakbang 3: Suriin ang kalubhaan ng overvoltage ng kidlat.Ang mga rehiyon na may matataas na antas ng isokeraunic (>30 araw ng bagyong may pagkidlat-pagkulog/taon) ay nangangailangan ng mga RMU na may mas mataas na BIL. Lugao Power Co.,Ltd. nag-aalok ng reinforced insulation na may mga external surge arrester.
• Hakbang 4: Isaalang-alang ang mga pag-upgrade sa network sa hinaharap.Kung ang network ng pamamahagi ay maaaring i-upgrade mula 12kV hanggang 24kV sa loob ng 10 taon, inirerekomenda ng aming pabrika ang pagbili ng 24kV RMU ngunit sa simula ay pinapatakbo ito sa 12kV. Pinatutunayan nito sa hinaharap ang pamumuhunan.
• Hakbang 5: Suriin ang pagiging tugma sa antas ng short-circuit.Ang mas mataas na boltahe na RMU ay karaniwang may mas mababang mga kasalukuyang rating ng short-circuit para sa parehong pisikal na laki. Patunayan na ang na-rate na panandaliang panahon ng RMU ay lumampas sa kasalukuyang (1s) sa antas ng fault ng system.

Gumagawa ang aming pabrika ng isang standard na voltage rating matrix para sa aming linya ng produkto ng Ring Main Unit. Sumangguni sa talahanayan sa ibaba para sa mabilis na pagpili.

Ang aming pabrika ay may nakalaang application engineering team na maaaring tumulong sa pagpili ng rating ng boltahe para sa anumang Ring Main Unit. Lugao Power Co.,Ltd. nagbibigay din ng mga custom na rating ng nameplate na tumutugma sa mga hindi karaniwang boltahe ng grid. Palaging humiling ng boltahe withstand test certificate bago i-finalize ang iyong pagbili ng RMU. Ang aming pabrika ay nagsasagawa ng 100% na karaniwang mga pagsusuri sa dielectric sa bawat RMU na ipinadala.

Buod at Naaaksyunan na Mga Alituntunin mula sa Lugao Power Co.,Ltd.

Ang mga rating ng boltahe ay ang pinaka-kritikal na parameter ng kuryente na nakakaimpluwensya sa pagganap ng Ring Main Unit. Mula sa insulation coordination hanggang sa load break switching at pangmatagalang pagiging maaasahan, ang tamang rating ng boltahe ay nagsisiguro ng kaligtasan, binabawasan ang kabuuang halaga ng pagmamay-ari, at pinipigilan ang hindi planadong mga pagkawala. Ang aming pabrika ay nagbuod ng limang pangunahing takeaway para sa mga inhinyero at mga espesyalista sa pagkuha.

• Palaging itugma ang na-rate na boltahe ng RMU sa pinakamataas na boltahe (Um) ng system, hindi lamang ang nominal na boltahe.
• Para sa mga network na may madalas na pagkidlat o paglipat ng surge, tumukoy ng Ring Main Unit na may 20% na mas mataas na BIL kaysa sa minimum na kinakailangan.
• Huwag kailanman magpatakbo ng RMU na higit sa 95% ng rate ng boltahe nito nang tuloy-tuloy; kapansin-pansing bumibilis ang bahagyang discharge na lampas sa threshold na ito.
• Ang altitude, antas ng polusyon, at temperatura ng kapaligiran ay nakakaapekto rin sa pagganap ng dielectric – kumunsulta sa Lugao Power Co.,Ltd. para sa derating curves.
• Mamuhunan sa factory witnessed dielectric tests para i-verify ang boltahe ng RMU na makatiis ng mga kakayahan bago i-install.

Kasama sa hanay ng Ring Main Unit ng aming pabrika ang mga rating ng boltahe mula 6kV hanggang 40.5kV, bawat uri ay nasubok ayon sa mga internasyonal na pamantayan. Sa pamamagitan ng pagpili sa Lugao Power Co.,Ltd., makakakuha ka ng access sa mga engineered na solusyon na nagpapalaki sa oras ng network.Makipag-ugnayan sa aming pabrika ngayonpara sa pagtatasa ng compatibility ng boltahe at makatanggap ng customized na datasheet ng RMU para sa iyong partikular na proyekto.
