Paano Pinoprotektahan ng mga High Voltage Circuit Breaker ang Industrial Equipment mula sa mga Fault?

Sa mga industriyal na sistema ng kuryente, ang mga kagamitan gaya ng malalaking motor, transformer, switchgear, at cable ay palaging nakalantad sa mga electrical fault—mga short circuit, ground fault, at overload na maaaring magdulot ng malaking pinsala sa loob ng millisecond. AMataas na Boltahe na Circuit Breakernagsisilbing pangunahing aparatong proteksiyon na naghihiwalay sa mga may sira na seksyon, na pumipigil sa mga fault current na sumisira sa mahahalagang asset ng industriya. Gumagana ang mekanismo ng proteksyon sa pamamagitan ng pagkakasunud-sunod ng pagtuklas, pag-trip, at pagkalipol ng arko. Kapag nagkaroon ng fault, nararamdaman ng mga protective relay ang abnormal na current o boltahe at nagpapadala ng trip signal sa High Voltage Circuit Breaker. Binubuksan ng breaker ang mga contact nito, na gumuhit ng isang arko na mabilis na pinapatay ng isang quenching medium—karaniwang SF6 gas, vacuum, o langis—sa loob ng 30 hanggang 50 millisecond. Nililimitahan ng mabilis na pagkaantala na ito ang let-through na enerhiya (I²t), na nagpapaliit sa thermal at mekanikal na stress sa kagamitan. Ang aming pabrika sa Lugao Power Co.,Ltd. ay gumawa ng mahigit 10,000 High Voltage Circuit Breaker unit para sa mga pang-industriyang aplikasyon, at naidokumento namin na ang tamang pagpili at koordinasyon ng breaker ay nagbabawas ng mga gastos sa pinsala sa kagamitan nang hanggang 70 porsyento.

Ngunit ang proteksyon ay hindi lamang tungkol sa pag-alis ng mga pagkakamali—ito ay tungkol sa paggawa nito nang hindi nagdudulot ng pagbaba ng boltahe na nakakaapekto sa iba pang mga load, at nang hindi lumilikha ng mapanirang switching overvoltages. Ang Modern High Voltage Circuit Breaker ay nagsasama ng mga pre-insertion resistors, closing resistors, at synchronized switching technology upang mabawasan ang mga transient overvoltages. Nagtatampok din ang mga ito ng multi-shot reclosing na kakayahan para sa mga aplikasyon sa overhead line, bagaman para sa mga pang-industriyang planta na may mga cable network, kadalasang mas pinipili ang single-shot tripping upang maiwasan ang muling pagpapasigla ng isang permanenteng kasalanan. Higit pa rito, ang breaker ay dapat makipag-ugnayan sa upstream at downstream na proteksyon na mga aparato (fuse, relay, at iba pang mga breaker) upang makamit ang selective tripping, ibig sabihin, ang may sira na seksyon lamang ang nakahiwalay habang ang natitirang bahagi ng planta ay patuloy na gumagana. Tinutukoy ng artikulong ito ang mga detalyadong prinsipyo ng proteksyon, mga teknikal na parameter, at mga diskarte sa paggamit ng High Voltage Circuit Breaker. Ibabahagi din namin ang mga field case study mula saLugao Power Co.,Ltd.na naglalarawan kung paano nailigtas ng aming mga breaker ang mga pang-industriyang customer mula sa malalaking pagkalugi sa produksyon at mga gastos sa pagpapalit ng kagamitan.

Talaan ng mga Nilalaman

• 1. Bakit Mahalaga ang Rapid Fault Interruption para sa Pagprotekta sa Industrial Equipment?
• 2. Paano Nababawasan ng Relay Coordination at Breaker Timing ang Damage ng Equipment?
• 3. Ano ang Mga Pangunahing Teknikal na Detalye ng Aming High Voltage Circuit Breaker Series?
• 4. Paano Pinaghahambing ang Arc Quenching Media sa Pagprotekta sa mga Industrial Asset?
• Mga Madalas Itanong (FAQ)
• Konklusyon at Custom Protection Solution Inquiry

Bakit Kritikal ang Rapid Fault Interruption para sa Pagprotekta sa Industrial Equipment?

Ang bilis kung saan ang isang High Voltage Circuit Breaker ay nakakagambala sa isang fault current ay direktang proporsyonal sa antas ng proteksyon na ibinibigay nito sa mga kagamitang pang-industriya. Sa panahon ng isang maikling circuit, ang kasalukuyang fault ay maaaring umabot ng 20 hanggang 50 beses ang rate ng kasalukuyang ng kagamitan. Halimbawa, ang isang 10 MVA transformer na may rate na kasalukuyang 400 A sa 13.8 kV ay maaaring makaranas ng fault current na 20 kA. Nang walang pagkaantala, ang kasalukuyang ito ay bumubuo ng napakalaking electromagnetic na puwersa at pag-init ng joule na maaaring mag-warp ng mga windings ng transformer, matunaw ang pagkakabukod ng cable, at mabali ang mga motor shaft. Ang kabuuang pinsala ay isang function ng energy let-through, na proporsyonal sa square ng fault current na na-multiply sa clearing time (I²t). Ang High Voltage Circuit Breaker na nag-aalis ng fault sa loob ng 40 milliseconds sa halip na 100 milliseconds ay nagpapababa sa I²t energy ng humigit-kumulang 60 percent, na kapansin-pansing nagpapababa sa posibilidad ng permanenteng pagkasira ng kagamitan.

Mga pangunahing aspeto ng mabilis na pagkagambala sa aming mga disenyo ng High Voltage Circuit Breaker:

• Napakabilis na relay sensing:Ang aming mga breaker ay ipinares sa mga digital na protective relay na nakakakita ng mga fault sa loob ng 5 hanggang 10 milliseconds, kabilang ang mga high-impedance fault na hindi nakuha ng tradisyonal na overcurrent relay. Ang maagang pagtuklas na ito ay nagbibigay sa breaker ng mas maraming oras upang buksan bago ang mga fault current peak.
• Bilis ng mekanismo ng pagpapatakbo:Gumagamit ang aming High Voltage Circuit Breaker ng spring-charged o hydraulic mechanism na maaaring magbukas ng mga contact sa loob ng 28 hanggang 35 millisecond. Ang kabuuang oras ng pag-clear (relay + breaker) ay wala pang 50 millisecond para sa karamihan ng mga uri ng fault.
• Ang kahusayan sa pagsusubo ng arko:Ang arko ay pinapatay sa unang kasalukuyang zero pagkatapos ng paghihiwalay ng contact. Para sa isang 50 Hz system, ito ay nangyayari sa loob ng 10 milliseconds ng contact parting. Tinitiyak ng aming SF6 puffer technology na ang arc ay pinalamig at na-deionize sa loob ng 5 milliseconds ng kasalukuyang zero, na pumipigil sa restrike.
• Multi-break na configuration:Para sa napakataas na boltahe na mga aplikasyon (sa itaas 245 kV), ang aming High Voltage Circuit Breaker ay gumagamit ng dalawa o apat na interrupter sa serye, na namamahagi ng boltahe sa pagbawi at binabawasan ang kabuuang oras ng pagkaantala sa pamamagitan ng pagpapahintulot sa mas mabilis na pagbawi ng dielectric sa bawat silid.

Ang mga thermal at mekanikal na epekto ng fault currents ay mahusay na dokumentado. Ang isang fault na tumatagal ng 100 milliseconds ay maaaring magtaas ng temperatura ng mga copper conductor ng 200°C, na ma-annealing ang metal at mabawasan ang mekanikal nitong lakas. Sa mga transformer, ang electromagnetic forces sa panahon ng fault ay maaaring lumampas sa 100 beses sa normal na operating force, na nagiging sanhi ng core movement at winding deformation. Sinuri ng aming pabrika ang mga ulat ng pinsala mula sa mahigit 200 pang-industriyang fault at nalaman na ang mga breaker na may mga oras ng pag-clear na mas mababa sa 50 millisecond ay nagresulta sa naaayos na pinsala sa 80 porsiyento ng mga kaso, habang ang mga breaker na may mga oras ng paglilinis na higit sa 100 millisecond ay nagresulta sa kabuuang pagkawala ng kagamitan sa 65 porsiyento ng mga kaso. Ito ang dahilan kung bakit inhinyero namin ang bawat High Voltage Circuit Breaker upang makamit ang pinakamabilis na posibleng pagkaantala nang hindi nakompromiso ang pagiging maaasahan. Bukod pa rito, ang aming breaker ay may kasamang trip-free na mekanismo na pumipigil sa operator na pigilan ang breaker na sarado habang may fault, na tinitiyak na hindi ma-override ang protection function.

Para sa proteksyon ng motor, ang mabilis na pagkagambala ay lalong kritikal. Ang malalaking induction motor (higit sa 1,000 HP) ay kumukuha ng inrush na alon na 6 hanggang 8 beses na na-rate ang kasalukuyang habang nagsisimula. Kung ang isang fault ay nangyari habang ang motor ay nagsisimula, ang pinagsamang pagsisimula at fault na kasalukuyang ay maaaring maging sukdulan. Ang aming High Voltage Circuit Breaker ay maaaring mag-iba sa pagitan ng panimulang kasalukuyang at fault current sa pamamagitan ng mga setting ng relay nito, ngunit kapag nakumpirma ang isang fault, nililinis nito ang circuit bago lumampas sa thermal limit ng motor. Maraming pang-industriyang planta ang umiwas sa pag-rewind ng motor—na maaaring nagkakahalaga ng $20,000 hanggang $50,000—sa pamamagitan ng pag-install ng aming mga fast-acting breaker. Sa buod, ang bilis ng pagkaantala ay ang nag-iisang pinakamahalagang salik sa pagprotekta sa mga kagamitang pang-industriya, at ang aming High Voltage Circuit Breaker ay inengineered upang magbigay ng pinakamabilis na posibleng oras ng paglilinis sa klase nito.

Paano Nababawasan ng Relay Coordination at Breaker Timing ang Pinsala ng Equipment?

Ang mabilis na pagkagambala lamang ay hindi sapat kung ang sistema ng proteksyon ay hindi maayos na naayos. Ang mga sistema ng pang-industriya na kapangyarihan ay may maraming kagamitang pang-proteksyon sa iba't ibang antas: mga feeder breaker, bus coupler, transformer breaker, at motor control center. Kung may naganap na fault sa isang motor feeder, ang feeder na High Voltage Circuit Breaker ay dapat na unang bumagsak, ihiwalay lamang ang motor na iyon. Kung ang feeder breaker ay nabigo o masyadong mabagal, ang upstream bus breaker ay babagsak, na magpapasara sa isang buong seksyon ng planta. Ito ay kilala bilang selective coordination, at ang aming High Voltage Circuit Breaker ay idinisenyo upang gumana nang walang putol sa isang time-current grading scheme. Ang aming pabrika sa Lugao Power Co.,Ltd. nagbibigay ng mga pag-aaral sa koordinasyon para sa bawat pangunahing pag-install, na tinitiyak na ang kurba ng biyahe ng breaker at oras ng pagpapatakbo ay maayos na naitakda kaugnay sa mga downstream fuse at upstream breaker.

Mga kritikal na aspeto ng relay coordination at timing sa aming High Voltage Circuit Breaker:

• Inverse-time overcurrent na proteksyon:Ang relay ay nagbibigay-daan sa breaker na sumakay sa mga hindi nakakapinsalang labis na karga (hal., pagsisimula ng motor) ngunit mas mabilis na bumibiyahe habang tumataas ang fault current. Para sa isang fault current na 10 beses na na-rate, ang breaker ay nag-clear sa loob ng 0.5 segundo, ngunit para sa isang fault na 20 beses na na-rate, ito ay nag-clear sa loob ng 0.12 na segundo.
• Agad na elemento ng proteksyon:Para sa mga matitinding pagkakamali (sa itaas ng preset na threshold, karaniwang 15 beses ang rate ng kasalukuyang), ang relay ay nag-trip sa High Voltage Circuit Breaker nang walang sinasadyang pagkaantala, na naabot ang mga oras ng clearing na mas mababa sa 50 millisecond. Ang elementong ito ay hindi pinagana para sa mga motor feeder upang maiwasan ang istorbo sa pagsisimula.
• Zone interlocking:Sinusuportahan ng aming mga breaker ang isang komunikasyon na nakabatay sa interlocking scheme kung saan ang downstream breaker ay nagpapadala ng blocking signal sa upstream breaker sa panahon ng fault clearing. Kung aalisin ng downstream breaker ang fault sa loob ng itinalagang oras nito, ang upstream breaker ay hindi matitisod, na nagpapanatili ng kapangyarihan sa malusog na load.
• Muling pagsasara ng koordinasyon:Para sa mga pang-industriyang planta na may mga overhead na linya (hal., mga lugar ng pagmimina), ang aming High Voltage Circuit Breaker ay maaaring i-configure para sa awtomatikong muling pagsasara. Ang breaker ay bumibiyahe, maghihintay ng 0.3 segundo, pagkatapos ay muling magsasara upang subukan kung ang pagkakamali ay pansamantala. Kung magpapatuloy ang kasalanan, ito ay nagla-lock out. Binabawasan nito ang downtime para sa mga lumilipas na pagkakamali habang pinoprotektahan ang kagamitan mula sa paulit-ulit na stress.

Ang isang well-coordinated na scheme ng proteksyon ay hindi lamang pinapaliit ang pinsala sa kagamitan ngunit binabawasan din ang downtime ng produksyon. Sa isang planta ng semento na sinuportahan namin kamakailan, ang isang fault sa isang conveyor motor feeder ay naalis ng feeder na High Voltage Circuit Breaker sa loob ng 0.12 segundo, habang ang upstream bus breaker ay nanatiling sarado. Ang planta ay nawala lamang ng isang conveyor sa loob ng 30 minuto (upang ayusin ang motor), habang ang natitirang bahagi ng halaman ay nagpatuloy sa produksyon. Kung walang koordinasyon, ang bus breaker ay nabadtrip, na nagdulot ng 4 na oras na pagsara ng planta na nagkakahalaga ng $120,000 sa nawalang produksyon. Nagbibigay ang aming pabrika ng detalyadong pag-aaral ng koordinasyon bilang bahagi ng supply ng High Voltage Circuit Breaker, gamit ang software tulad ng ETAP o SKM upang gayahin ang mga fault current at i-verify ang selectivity.

Ang isa pang mahalagang kadahilanan sa timing ay ang mga oras ng pagbubukas at pagsasara ng breaker sa ilalim ng iba't ibang mga kondisyon ng operating. Ang aming High Voltage Circuit Breaker ay sinusubok sa rated voltage at rated short-circuit current para i-verify na ang kabuuang oras ng clearing nito (kabilang ang relay sensing, mekanismo ng operasyon, at arc extinction) ay nananatili sa loob ng garantisadong window. Sinusubukan din namin ang kakayahan ng breaker na matakpan ang mga asymmetrical na alon gamit ang DC offset, na karaniwan sa mga industrial fault na malapit sa mga generator o malalaking transformer. Ang DC component ay maaaring maantala ang kasalukuyang zero crossing, pagtaas ng arcing time. Ang disenyo ng puffer ng aming breaker ay nagpapanatili ng sapat na presyon ng gas kahit na sa panahon ng pinahabang arcing, na tinitiyak na ang fault ay na-clear anuman ang DC offset. Ang katatagan na ito ay isang pangunahing dahilan kung bakit ang aming High Voltage Circuit Breaker ay pinagkakatiwalaan sa mga mill ng bakal, mga planta ng papel, at iba pang mabibigat na industriya.

Ano ang Mga Pangunahing Teknikal na Detalye ng Aming High Voltage Circuit Breaker Series?

Lugao Power Co.,Ltd. gumagawa ng tatlong pangunahing serye ng High Voltage Circuit Breaker para sa proteksyon ng industriya, na sumasaklaw sa mga boltahe ng pamamahagi mula 12 kV hanggang 245 kV. Ang bawat serye ay idinisenyo na may mga partikular na kakayahan sa pagkagambala ng fault, mga mekanismo ng pagpapatakbo, at media sa pagsusubo ng arko upang tumugma sa iba't ibang mga pang-industriya na aplikasyon. Ang talahanayan sa ibaba ay nagbibigay ng mga detalyadong parameter para sa aming pinakamadalas na tinukoy na mga modelo sa mga plantang bakal, pagmimina, at kemikal. Ang lahat ng mga halaga ay pinatunayan ng mga independiyenteng laboratoryo sa pagsubok ayon sa mga pamantayan ng IEC 62271-100 at ANSI C37.06.

Higit pa sa mga batayang detalyeng ito, nag-aalok ang aming pabrika ng malawak na pagpapasadya para sa mga pang-industriyang aplikasyon. Halimbawa, maaari kaming magbigay ng mga motor-rated breaker na may mga espesyal na trip curve na tumutugma sa mga thermal damage curve ng motor. Nag-aalok din kami ng mga nakapaloob na switchgear assemblies (GIS o AIS) na kinabibilangan ng High Voltage Circuit Breaker, mga disconnector, at earthing switch sa isang compact na layout. Para sa malupit na kapaligiran gaya ng pagmimina o mga offshore na platform, nagbibigay kami ng mga tropikal na bersyon na may pinahusay na proteksyon sa kaagnasan, mga IP54 na enclosure, at mga anti-condensation heaters. Lahat ng aming High Voltage Circuit Breaker unit ay may kasamang diagnostic port na maaaring isama sa mga SCADA system ng planta, na nagbibigay-daan sa malayuang pagsubaybay sa pagkasuot ng contact, presyon ng gas (para sa mga modelong SF6), at kondisyon ng mekanismo ng pagpapatakbo.

Ang pagiging maaasahan ay napatunayan sa pamamagitan ng mahigpit na uri ng pagsubok. Ang aming 145 kV High Voltage Circuit Breaker ay nakakumpleto ng 20 beses sa na-rate nitong short-circuit current interruptions nang walang anumang pagpapalit ng contact, na nagpapakita ng tibay ng aming disenyo ng arc chamber. Ang mga vacuum interrupter sa aming 12 kV series ay na-rate para sa 15,000 na operasyon sa buong pagkarga, at ginagarantiya namin ang mga ito para sa 20 taon ng normal na serbisyo. Para sa mga customer na nag-aalala tungkol sa epekto sa kapaligiran ng SF6, ang aming 36 kV series ay nag-aalok ng alternatibong dry air na may katulad na nakakagambalang pagganap. Nagbibigay din ang Lugao ng komprehensibong pag-aaral sa koordinasyon ng proteksyon para sa bawat High Voltage Circuit Breaker na ibinibigay namin, na tinitiyak na ang mga setting ng breaker ay naaayon sa pilosopiya ng proteksyon ng iyong planta. Nagpapanatili kami ng pandaigdigang stock ng mga ekstrang bahagi para sa lahat ng mga modelo, na ang karamihan sa mga bahagi ay magagamit para sa 48-oras na paghahatid, na pinapaliit ang downtime sa kaso ng hindi inaasahang pagkabigo.

Paano Pinaghahambing ang Arc Quenching Media sa Pagprotekta sa Mga Industrial Asset?

Ang pagpili ng arc quenching medium—vacuum, SF6, o oil—ay makabuluhang nakakaapekto sa kung gaano kabisang pinoprotektahan ng High Voltage Circuit Breaker ang mga kagamitang pang-industriya. Ang bawat medium ay may natatanging katangian na nakakaimpluwensya sa bilis ng pagkaantala, mga kinakailangan sa pagpapanatili, at kakayahang umangkop sa kapaligiran. Lugao Power Co.,Ltd. gumagawa ng mga breaker gamit ang lahat ng tatlong media, ngunit inirerekomenda namin ang iba't ibang uri batay sa antas ng boltahe, fault duty, at lokasyon ng planta. Ang mga vacuum interrupter ay nangingibabaw para sa 12 kV hanggang 40.5 kV na mga aplikasyon dahil sa kanilang mababang pagpapanatili at mahusay na pagkagambala ng mga pagsisimula ng motor. Ang SF6 ay ginustong para sa 72.5 kV pataas dahil sa mataas na dielectric na lakas nito at kakayahang matakpan ang malalaking fault currents. Ang mga oil breaker ay hindi na ginagamit ngayon para sa mga bagong pag-install dahil sa panganib sa sunog at intensity ng pagpapanatili, ngunit nagbibigay pa rin kami ng mga retrofill kit para sa mga kasalukuyang planta ng langis.

Detalyadong paghahambing ng arc quenching media sa aming High Voltage Circuit Breaker na mga handog:

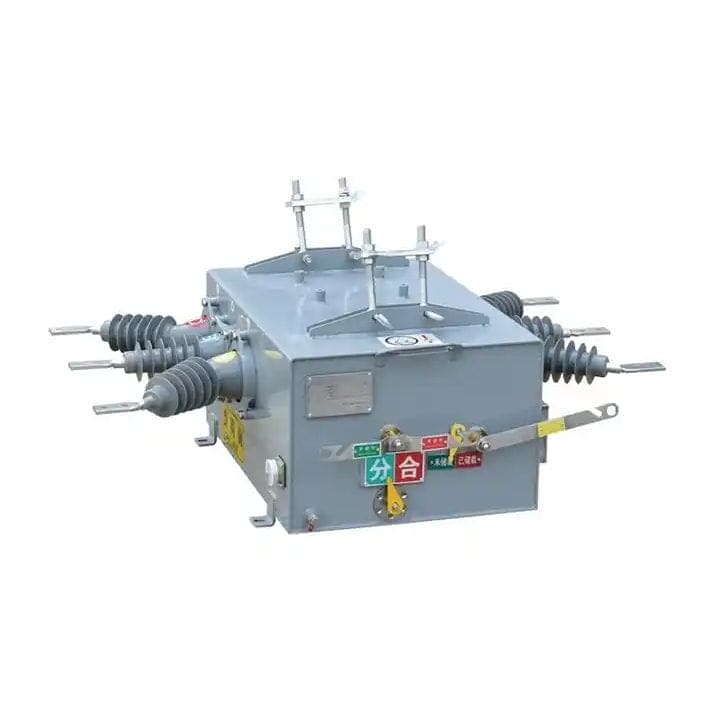

• Mga vacuum breaker (12 kV hanggang 40.5 kV):Ang arko ay nasusunog sa isang metal na singaw na plasma sa loob ng isang selyadong ceramic na sobre. Sa kasalukuyang zero, ang singaw ng metal ay namumuo sa mga contact at shield, na bumabawi ng dielectric na lakas sa ilalim ng 10 microseconds. Ginagawa nitong napakabilis ng mga vacuum breaker (kabuuang oras ng pag-clear sa ilalim ng 45 ms) at lubos na maaasahan para sa madalas na operasyon. Hindi sila nangangailangan ng paghawak ng gas at may kaunting maintenance—lamang sa pagsubaybay sa pagsusuot ng contact sa bawat 5,000 na operasyon. Inirerekomenda ng aming pabrika ang vacuum na High Voltage Circuit Breaker para sa panloob na switchgear, mga motor control center, at mga capacitor bank.
• Mga SF6 breaker (36 kV hanggang 800 kV):Ang arko ay pinalamig ng isang naka-compress na SF6 na daloy ng gas, na kumukuha ng mga libreng electron at nagde-deionize sa landas ng arko. Ang mga SF6 breaker ay maaaring makagambala sa mas mataas na fault currents (hanggang 80 kA) kaysa sa mga vacuum breaker at hindi gaanong sensitibo sa ambient temperature. Gayunpaman, nangangailangan sila ng mga regular na pagsusuri sa presyon ng gas at pagsusuri ng kahalumigmigan. Ang aming SF6 High Voltage Circuit Breaker ay may kasamang density monitor na may malayuang alarma, at nagbibigay kami ng mga gas handling cart para sa pagpapanatili. Para sa mga panlabas na substation at malalaking pang-industriya na halaman na may mataas na antas ng fault (mahigit sa 40 kA), ang SF6 ang mas pinili.
• Mga oil breaker (legacy, hanggang 245 kV):Ang arko ay nabubulok ang langis, na bumubuo ng hydrogen gas na nagpapalamig at pumapatay sa arko. Ang mga oil breaker ay malaki, nangangailangan ng regular na pagsasala ng langis, at nagdudulot ng mga panganib sa sunog. Hindi kami gumagawa ng mga bagong oil breaker, ngunit nag-aalok kami ng retrofit na serbisyo upang palitan ang mga oil breaker ng SF6 o vacuum na High Voltage Circuit Breaker unit, na binabawasan ang mga gastos sa pagpapanatili ng 60 porsiyento at pagpapabuti ng kaligtasan.

Upang ilarawan ang praktikal na pagkakaiba, isaalang-alang ang isang steel mill na may 33 kV bus at fault level na 40 kA. Ang isang vacuum High Voltage Circuit Breaker sa 36 kV ay kailangang gumamit ng maramihang mga interrupter sa serye, na nagpapataas ng pagiging kumplikado. Ang aming SF6 36 kV breaker, na may iisang interrupter, ay mapagkakatiwalaang nililimas ang 40 kA na may kabuuang clearing time na 48 ms. Ang SF6 breaker ay mayroon ding mas mataas na mechanical endurance (10,000 operations) kumpara sa isang multi-bottle vacuum solution (5,000 operations). Sa kabilang banda, para sa isang planta ng semento na may 13.8 kV distribution system at maraming motor feeder, ang aming vacuum High Voltage Circuit Breaker ay nagbibigay ng mahusay na proteksyon laban sa mga fault ng motor at hindi nangangailangan ng paghawak ng gas, na nagpapasimple sa pagpapanatili para sa mga electrician ng planta.

Nag-aalok ang aming pabrika ng libreng konsultasyon sa pagpili ng medium batay sa iyong pag-aaral ng pagkakamali at layout ng halaman. Nagbibigay din kami ng pagsasanay sa mga partikular na pamamaraan ng pagpapanatili para sa bawat uri ng High Voltage Circuit Breaker. Para sa mga kasalukuyang planta, maaari kaming magsagawa ng pagtatasa ng panganib upang matukoy kung ang pag-upgrade mula sa langis o mas lumang teknolohiya ng vacuum sa aming makabagong SF6 o mga disenyo ng vacuum ay magpapabuti ng proteksyon at makakabawas sa downtime. Lugao Power Co.,Ltd. ay matagumpay na na-retrofit ang higit sa 300 pang-industriyang substation, at ang aming mga customer ay patuloy na nag-uulat ng pinabuting pagiging maaasahan ng proteksyon at mas mababang gastos sa pagpapanatili pagkatapos mag-upgrade sa aming High Voltage Circuit Breaker.

Mga Madalas Itanong (FAQ)

Tanong 1: Gaano kabilis mapoprotektahan ng High Voltage Circuit Breaker ang mga pang-industriyang kagamitan mula sa isang short circuit fault?

Sagot: Ang kabuuang oras ng proteksyon ay ang kabuuan ng relay sensing time, breaker mechanism time, at arc interruption time. Ang aming High Voltage Circuit Breaker, na ipinares sa isang digital relay, ay makakapag-clear ng fault sa loob ng 45 hanggang 55 milliseconds mula sa pagsisimula ng fault hanggang sa huling pagkaantala. Ito ay sapat na mabilis upang limitahan ang let-through na enerhiya (I²t) sa mga antas na pumipigil sa winding deformation sa mga transformer at pagkasira ng rotor bar sa mga motor. Halimbawa, ang isang 13.8 kV na motor na may fault current na 25 kA ay makakaranas lamang ng 28 MJ ng enerhiya kung na-clear sa 50 ms, kumpara sa 140 MJ kung na-clear sa 250 ms. Ang pagkakaibang ito ay ang linya sa pagitan ng naaayos na pinsala at kabuuang pagpapalit ng kagamitan.

Tanong 2: Ano ang mga senyales na ang isang High Voltage Circuit Breaker ay nabigong protektahan ang kagamitan nang maayos?

Sagot: Kasama sa mga karaniwang senyales ang: madalas na istorbo na tripping (nagsasaad ng maling setting ng relay o pagod na mga contact); nakikitang carbon deposits sa breaker enclosure (para sa air o oil breakers); SF6 gas pressure sa ibaba ng alarm setpoint (para sa SF6 breakers); at labis na panginginig ng boses o ingay sa panahon ng operasyon. Pinakamahalaga, kung makaranas ka ng mga pagkabigo ng kagamitan (mga nasunog na cable, naputol na mga piyus ng transformer, o nasira na windings ng motor) sa kabila ng pagpapatakbo ng breaker, maaaring hindi sapat ang koordinasyon ng proteksyon. Nag-aalok ang aming factory ng serbisyo sa pag-audit ng proteksyon: sinusuri namin ang iyong mga setting ng relay, timing ng breaker, at mga antas ng fault para matukoy ang mga puwang. Inirerekomenda namin ang taunang pagsubok ng iyong High Voltage Circuit Breaker, kabilang ang mga pagsusuri sa timing, pagsukat ng resistensya sa pakikipag-ugnay, at mga pagsusuri sa dielectric, upang matiyak na gagana ito ayon sa idinisenyo sa panahon ng fault.

Tanong 3: Maaari bang maprotektahan ng High Voltage Circuit Breaker ang parehong mga overload at short circuit?

Sagot: Oo, sa pamamagitan ng dalawahang elemento ng proteksyon nito. Pinoprotektahan ng inverse-time na overcurrent na elemento laban sa matagal na mga overload (hal., isang motor na tumatakbo sa 110 porsiyento ng rate na kasalukuyang), na na-trip pagkatapos ng isang time delay upang bigyang-daan ang mga hindi nakakapinsalang overload. Ang madalian na elemento ay nagpoprotekta laban sa mga maiikling circuit, na walang pagkaantala. Ang aming High Voltage Circuit Breaker ay nilagyan ng trip unit na nagbibigay-daan sa parehong elemento na malayang itakda. Para sa mga motor feeder, ang inverse-time curve ay ikino-coordinate sa motor thermal limit, at ang instant na elemento ay itinatakda sa itaas ng starting current upang maiwasan ang istorbo na tripping. Para sa mga transformer feeder, ang inverse-time curve ay pinag-ugnay sa overexcitation at thermal damage curve ng transformer.

Tanong 4: Paano nakakaapekto ang mekanismo ng pagpapatakbo ng High Voltage Circuit Breaker sa proteksiyon na pagganap nito?

Sagot: Tinutukoy ng mekanismo ng pagpapatakbo ang bilis at pagiging maaasahan ng pagbubukas ng contact. Ang aming spring-operated mechanism (para sa hanggang 36 kV) ay maaaring magbukas ng mga contact sa 28 ms, habang ang aming hydraulic mechanism (para sa 145 kV at mas mataas) ay bubukas sa 32 ms. Ang mas mabilis na pagbubukas ay binabawasan ang arcing time at kabuuang clearing time. Higit sa lahat, ang mekanismo ay dapat na may kakayahang magbukas kahit na ang auxiliary power supply ay nabigo. Ang aming mekanismo ng tagsibol ay nag-iimbak ng enerhiya nang mekanikal, kaya maaari itong gumana nang walang panlabas na kapangyarihan. Ang hydraulic mechanism ay gumagamit ng accumulator na nag-iimbak din ng enerhiya. Inirerekomenda namin ang pagsubok sa oras ng pag-charge at pagbubukas ng mekanismo taun-taon, dahil ang pagkasira ay maaaring tumaas ang oras ng pagbubukas sa buong buhay ng breaker. Lugao Power Co.,Ltd. nagbibigay ng serbisyo sa pag-refurbishment ng mekanismo na nagpapanumbalik ng oras ng pagbubukas sa mga detalye ng pabrika.

Tanong 5: Anong suporta ang ginagawa ng Lugao Power Co.,Ltd. nag-aalok upang matiyak na maayos na pinoprotektahan ng aming High Voltage Circuit Breaker ang aming mga kagamitang pang-industriya?

Sagot: Nagbibigay kami ng end-to-end na suporta: isang libreng pag-aaral ng koordinasyon ng proteksyon gamit ang data ng iyong system; on-site na pangangasiwa sa pag-install at pagkomisyon; pagsasanay para sa iyong mga tauhan sa pagpapanatili sa setting ng relay, mga pagsusuri sa timing, at paghawak ng SF6 (kung naaangkop); at isang 24 na oras na teknikal na hotline. Nag-aalok din kami ng serbisyo sa pagsubaybay sa kondisyon kung saan malayuan naming ina-access ang diagnostic data ng iyong breaker (sa pamamagitan ng opsyonal na module ng komunikasyon) at padadalhan ka ng mga pana-panahong ulat tungkol sa pagsusuot ng contact, takbo ng oras ng pagpapatakbo, at presyon ng gas. Kung sakaling magkaroon ng fault, maaari naming pag-aralan ang event log ng breaker upang matukoy kung gumagana nang tama ang proteksyon o kung kailangan ng mga pagsasaayos. Ang aming pabrika ay nagpapanatili ng isang komprehensibong imbentaryo ng mga ekstrang bahagi para sa lahat ng aming mga modelo ng High Voltage Circuit Breaker, na tinitiyak na anumang kapalit na bahagi ay maaaring maipadala sa loob ng 48 oras sa buong mundo. Sa Lugao Power Co.,Ltd., hindi lang breaker ang makukuha mo, kundi isang kumpletong partnership sa proteksyon.

Konklusyon: Pangalagaan ang Iyong Mga Industrial Asset gamit ang Lugao Power Mataas na Boltahe na Circuit Breaker

Ang mga kagamitang pang-industriya ay kumakatawan sa isang napakalaking pamumuhunan sa kapital, at ang pagprotekta nito mula sa mga electrical fault ay mahalaga para sa pagpapatuloy ng pagpapatakbo at kakayahang kumita. Ang mga High Voltage Circuit Breaker, sa pamamagitan ng mabilis na pagtuklas ng fault, mabilis na operasyon ng mekanismo, at mahusay na pagsusubo ng arko, nililimitahan ang mapanirang enerhiya ng mga short circuit at overload. Tulad ng aming detalyado, ang bilis ng pagkaantala, koordinasyon ng relay, at pagpili ng arc quenching media ay gumaganap ng mga kritikal na tungkulin sa pagliit ng pinsala sa kagamitan. Ang aming pabrika sa Lugao Power Co.,Ltd. ay gumawa ng komprehensibong hanay ng High Voltage Circuit Breaker—mula sa 12 kV na mga uri ng vacuum para sa mga motor feeder hanggang 145 kV SF6 unit para sa mga pangunahing substation—bawat isa ay idinisenyo upang magbigay ng pinakamataas na antas ng proteksyon para sa iyong partikular na aplikasyon sa industriya.

Huwag hayaan ang kahinaan ng iyong kagamitan sa pagkakataon.Makipag-ugnayan sa Lugao Power Co.,Ltd. ngayonpara sa isang libreng pagtatasa ng proteksyon. Ibigay ang iyong one-line diagram, kasalukuyang mga antas ng fault, at mga uri ng kagamitan, at ang aming mga inhinyero ng proteksyon ay maghahatid ng isang naka-customize na ulat na may mga inirerekomendang modelo ng breaker, mga setting ng relay, at mga scheme ng koordinasyon. Ang lahat ng aming High Voltage Circuit Breaker na produkto ay may kasamang 3-taong warranty, on-site na pagsasanay, at isang 24/7 na technical support team.Hilingin ang iyong libreng pag-audit ng proteksyon ngayon mula sa Lugao Power Co.,Ltd. at tiyakin na ang iyong mga pang-industriyang asset ay sinigurado ng pinakamahusay na teknolohiyang High Voltage Circuit Breaker na magagamit. Mamuhunan sa proteksyon, mamuhunan sa kapayapaan ng isip.
