Ano ang mga plano sa paggamit ng CGS low-boltahe na hindi maalis na gabinete ng switch?

Ano ang mga plano sa paggamit ng CGS low-boltahe na hindi maalis na gabinete ng switch?

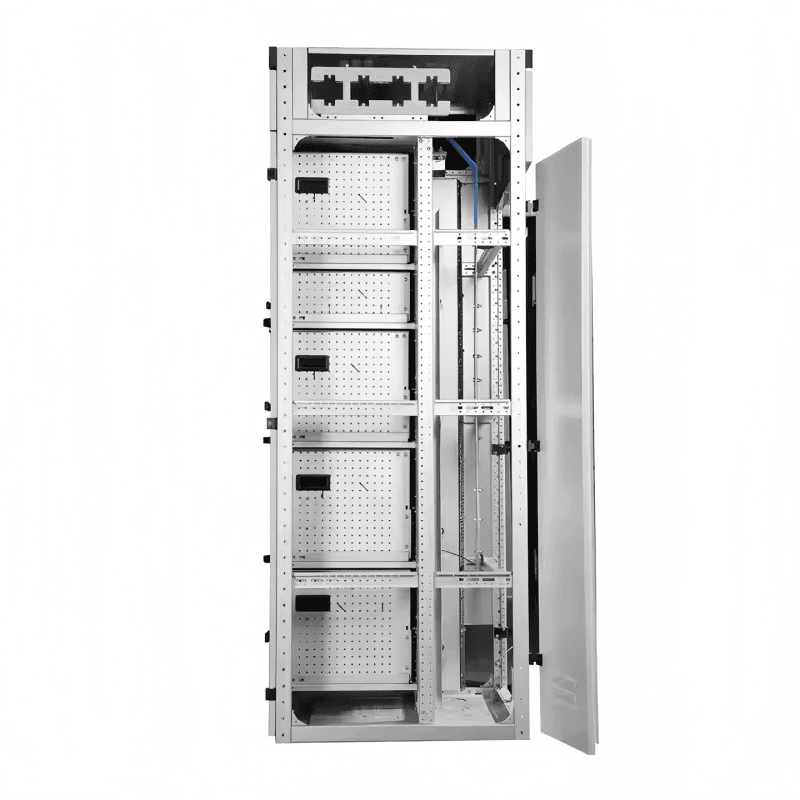

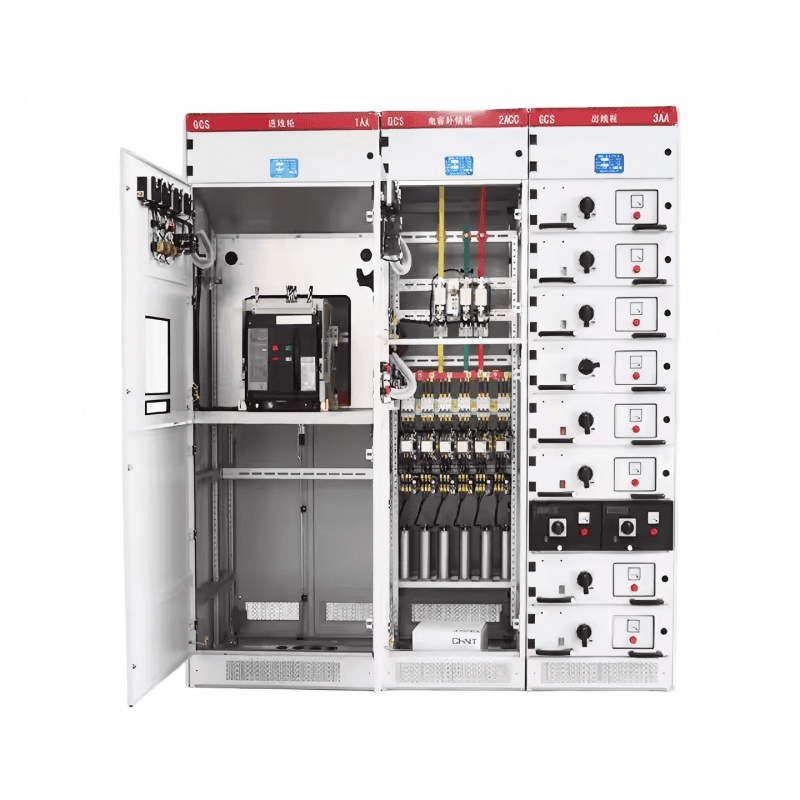

Pangunahing Plano ng Circuit

  Ang pangunahing plano ng circuit ng gabinete ng GCS ay may 32 pangkat at 118 na mga pagtutukoy, hindi kasama ang mga plano at pagtutukoy na nagmula sa mga pagbabago sa kontrol at proteksyon ng mga pandiwang pantulong. Kasama dito ang mga pangangailangan ng henerasyon ng kuryente, supply ng kuryente at iba pang mga gumagamit ng kuryente, na may isang rate na nagtatrabaho kasalukuyang 5000A, na angkop para sa pagpili ng mga transformer ng pamamahagi ng 2500kva at sa ibaba. Ang mga kabinet ng kabayaran sa capacitor ay idinisenyo upang matugunan ang mga pangangailangan ng suplay ng kuryente at paggamit upang mapagbuti ang kadahilanan ng kuryente, at ang mga cabinets ng reaktor ay idinisenyo upang isaalang -alang ang mga pangangailangan ng komprehensibong pamumuhunan.

Plano ng Auxiliary Circuit

  Mayroong 120 mga pandiwang pantulong na circuit na plano sa GCS Auxiliary Circuit Atlas. Ang Plano ng Auxiliary Circuit ng bahagi ng operasyon ng DC ay pangunahing ginagamit para sa sistema ng mababang-boltahe na halaman (istasyon) na sistema ng mga pagpapalit ng planta ng kuryente. Ito ay angkop para sa mababang sistema ng halaman ng halaman na 200MW at sa ibaba at 300MW at sa itaas na mga yunit, ang pangkalahatang mode ng control ng linya ng kuryente (standby) na linya ng supply, power feeder at motor feeder.

  Ang Plano ng Auxiliary ng bahagi ng operasyon ng AC ay pangunahing ginagamit para sa mababang sistema ng boltahe ng mga pagpapalit sa mga pabrika, mga mina, negosyo at mataas na mga gusali. Mayroong 6 na mga kumbinasyon na angkop para sa dalawahang kontrol ng operasyon ng suplay ng kuryente. Walang operasyon ng de-koryenteng interlock standby awtomatikong pagtapon, pagbawi sa sarili at iba pang mga control circuit, na maaaring direktang magamit sa disenyo ng engineering.

  Ang DC Control Power Supply ay DC 220V o 110V, at ang AC control power supply ay AC 380V o 220V. Ito ay isang kumpletong gabinete na binubuo ng mga yunit ng drawer. Ang 220V control power supply ay nagmula sa pampublikong control power supply na pinapagana ng dedikadong control transpormer sa gabinete na ito. Ang pampublikong supply ng kuryente ay gumagamit ng isang hindi nabuong control transpormer, at ang isang 24v power supply ay nakalaan para magamit kapag kinakailangan ang mahina na mga ilaw ng signal.

  Ang lokasyon ng pag-install ng watt-hour meter, ang pamamaraan ng pagpapakilala ng signal ng boltahe at iba pang mga kinakailangan sa pag-install at paggamit ay detalyado sa "mga tagubilin sa paghahanda" ng diagram ng auxiliary circuit.

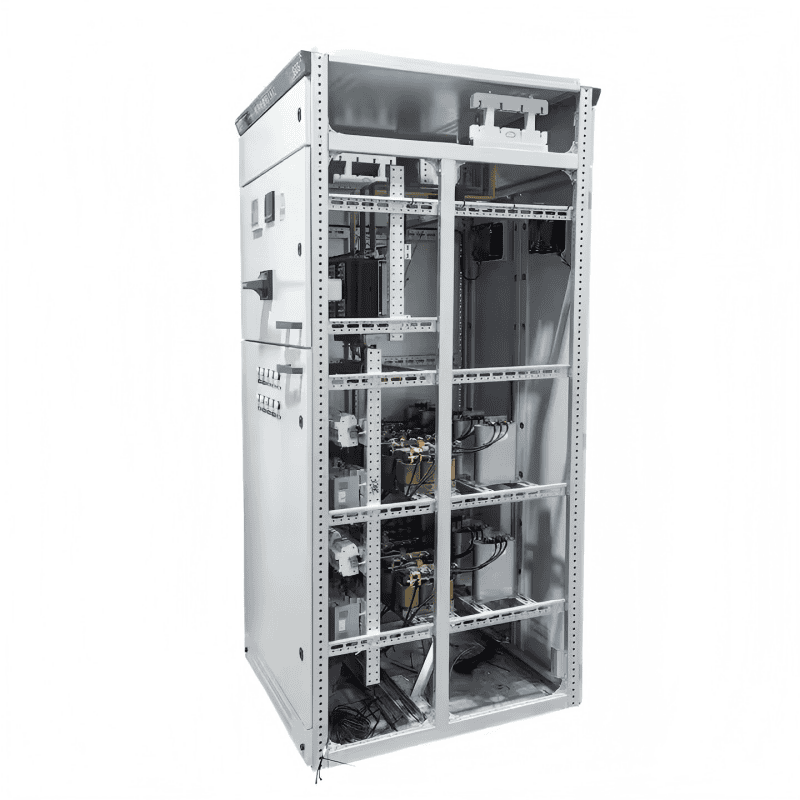

Pangunahing Busbar

Upang mapagbuti ang dynamic na thermal na katatagan ng busbar at pagbutihin ang pagtaas ng temperatura ng ibabaw ng contact, ang lahat ng kagamitan ay gumagamit ng serye ng TMY-T2 na matitigas na tanso na busbars. Ang mga tanso na busbars ay buong-haba na tin-plate, at ang buong haba ng pilak na plated na tanso na mga busbars ay maaari ring magamit. Ang pahalang na busbar at ang vertical na busbar ay naka -install sa silid ng paghihiwalay ng busbar sa gabinete ayon sa pagkakabanggit. Ang neutral na grounding busbar ay gumagamit ng isang hard copper bar. Ang pahalang na neutral na grounding wire (pen) o grounding + neutral wire (PE + N) ay konektado.

Pangunahing switch

Para sa mga linya ng suplay ng kuryente at mga switch ng feeder ng 630A at sa itaas, ang serye ng DW45 ay pangunahing napili, at ang serye ng DW48, serye ng AE, 3we o ME series ay maaari ring mapili. Kung kinakailangan, ang nai -import na serye ng M o serye ng F ay maaari ring mapili.

Para sa mga switch ng control ng feeder at motor sa ibaba 630A, pinipili ng isang serye ng TG at serye ng CM1. Serye ng NM, serye ng CDM, serye ng TG30 at iba pang mga switch ng kaso.

Upang mapagbuti ang dynamic na katatagan ng pangunahing circuit, ang serye ng GCS special pinagsama na mga clamp ng busbar at mga suporta sa pagkakabukod ay dinisenyo. Ang mga ito ay gawa sa mataas na lakas, apoy-retardant synthetic unan na mga materyales na may mataas na lakas ng pagkakabukod, mahusay na pagganap sa sarili at natatanging istraktura.

Upang mabawasan ang pagtaas ng temperatura ng mga partisyon, plug ins at cable head ng mga functional unit, dinisenyo ang GCS Cabinet Special Adapter. Ang adapter ay may malaking kapasidad at isang mababang pagtaas ng temperatura.

Kung ang departamento ng disenyo ay pumili ng mga bagong sangkap na elektrikal na may mas mahusay na pagganap at mas advanced na teknolohiya ayon sa mga pangangailangan ng gumagamit, ang mga cabinet ng serye ng GCS ay may mahusay na kakayahang umangkop at hindi magiging sanhi ng mga paghihirap sa pagmamanupaktura at pag -install dahil sa na -update na mga sangkap na elektrikal.

Pagpili ng sangkap na elektrikal

Ang mga cabinets ng GCS ay pangunahing gumagamit ng mga sangkap na de -koryenteng may advanced na teknolohiya, mataas na pagganap at mga tagapagpahiwatig ng katatagan, at gumamit ng na -import na teknolohiya na maaaring masa na ginawa sa China.
