Ang core ng High Voltage Power System-SF6 circuit breaker

Pangkalahatang -ideya

Ang SF6 circuit breaker ay isang high-boltahe na switchgear na gumagamit ng asupre hexafluoride (SF6) gas bilang arc extinguishing at insulating medium. Kilala ito bilang core ng high-boltahe na grid ng kuryente. Sa natatanging kakayahan ng pag -exting ng arko at matatag na kahusayan, malawakang ginagamit ito sa iba't ibang mga sistema ng kuryente at mga network ng paghahatid at pamamahagi. Ito ay isang pangunahing kagamitan upang matiyak ang ligtas na operasyon ng power grid. Ito ay pangunahing nahahati sa mataas na boltahe ng 72.5kV at sa itaas at daluyan na boltahe ng 3.6kV ~ 72.5kV. Ang pangunahing pag -andar ng SF6 circuit breaker ay upang mabilis na maputol ang kasalanan sa kasalukuyan at protektahan ang mga kagamitan sa grid ng kuryente mula sa maikling circuit o labis na pinsala.

一. Ano ang isang SF6 circuit breaker?

Ang SF6 circuit breaker ay isang high-boltahe na switchgear na gumagamit ng asupre hexafluoride (SF6) gas bilang isang insulating at arc-extinguishing medium. Ito ay pangunahing ginagamit upang mabilis na putulin ang mga fault na alon sa mga circuit (tulad ng mga maikling circuit o overload) upang maiwasan ang pinsala sa mga kagamitan sa grid ng kuryente. Ang saklaw ng operating boltahe nito ay sumasaklaw sa 3.6kV hanggang 800kV at malawakang ginagamit sa medium-boltahe, high-boltahe at ultra-high-boltahe na mga sistema ng kuryente.

二. Paano gumagana ang SF6 circuit breaker?

1. Prinsipyo: Ang Papel ng SF6 Gas

Insulating medium: Ang lakas ng pagkakabukod ng SF6 gas ay 2 hanggang 3 beses na ng hangin, na maaaring epektibong ibukod ang mga live na bahagi sa ilalim ng mataas na mga kondisyon ng boltahe.

Arc extinguishing medium: Ang mga molekula ng SF6 ay may malakas na electronegativity at maaaring mabilis na sumipsip ng enerhiya ng arko upang makamit ang microsecond arc extinguishing.

Katatagan: Pagkatapos ng agnas sa mataas na temperatura ng arko, 99% ng SF6 gas ay maaaring mabilis na muling ma -recombined nang walang natitirang mga pollutant.

2. Ang buong proseso ng pag -aalis ng arko

Paghihiwalay ng Pakikipag -ugnay: Ang kasalanan ng kasalukuyang nag -trigger ng circuit breaker upang mapatakbo, at ang mga contact ay mabilis na pinaghiwalay at nabuo ang isang arko.

Gas compression: Ang mekanismo ng operating ay nagtutulak ng piston upang i-compress ang SF6 gas, na bumubuo ng isang high-speed airflow na humihip patungo sa arko upang mabawasan ang antas ng ionization.

Ang pagsipsip ng enerhiya: Ang mga molekula ng SF6 ay nakakakuha ng mga libreng elektron, sugpuin ang arko mula sa pagpapatuloy, mabilis na mapapatay ang arko, at nakamit ang kasalukuyang pagkakakonekta.

Pagbawi ng pagkakabukod: Matapos mapapatay ang arko, agad na pinapanumbalik ng gas ng SF6 ang lakas ng pagkakabukod upang maiwasan ang pag -arko ng arko at tiyakin na ang circuit ay ganap na na -disconnect.

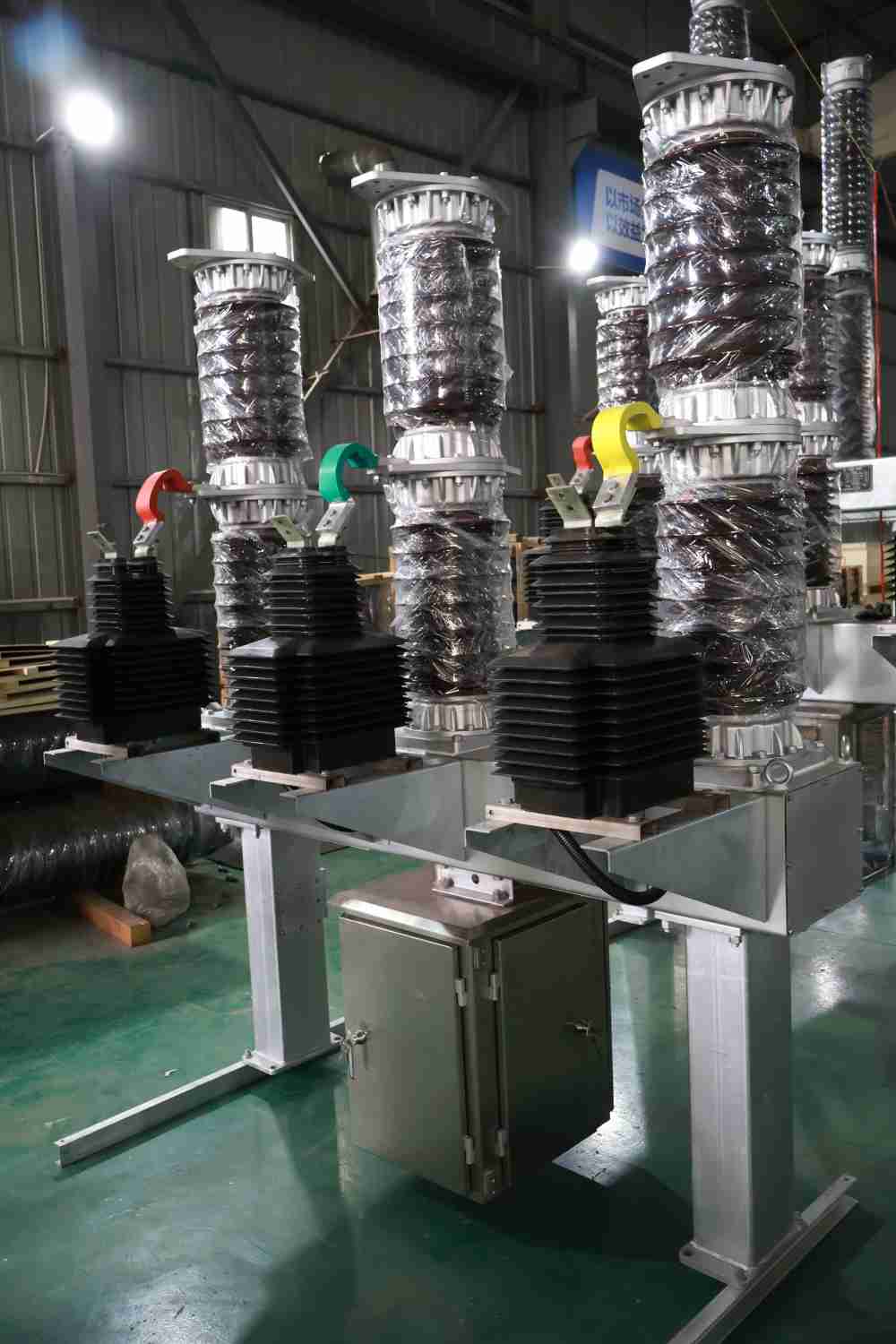

三. Pangunahing istraktura at mga sangkap ng SF6 circuit breaker

1. Arc extinguishing kamara

Materyal: Mataas na temperatura na lumalaban sa ceramic o epoxy resin.

Disenyo: naka-compress na uri ng gas (solong presyon at dobleng presyon) o istraktura ng pagpatay sa enerhiya sa sarili, na angkop para sa iba't ibang kasalukuyang antas.

2. Gas System

Kamara sa Gas: Ang selyadong lukab na puno ng SF6 gas (na -rate na presyon 0.4 ~ 0.6MPa).

Pagmamanman ng presyon: Sinusubaybayan ng Density Relay ang presyon ng gas sa real time at nag -trigger ng lockout o signal ng alarma.

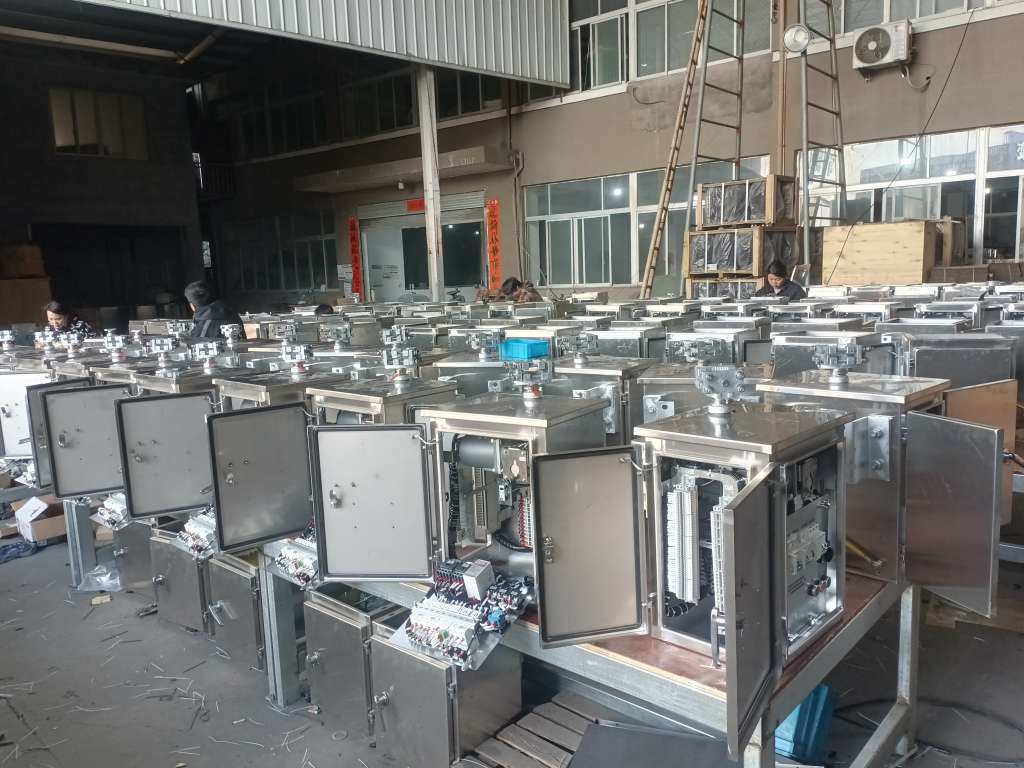

3. Mekanismo ng Operating

Mekanismo ng imbakan ng enerhiya ng tagsibol: matipid at maaasahan, angkop para sa medium boltahe system.

Hydraulic/pneumatic mekanismo: malaking output metalikang kuwintas, na ginagamit para sa mataas na boltahe at malaking breaker ng circuit circuit.

Intelligent Electric Mekanismo: Integrated Sensor, Suportahan ang Remote Opening at Closing Control.

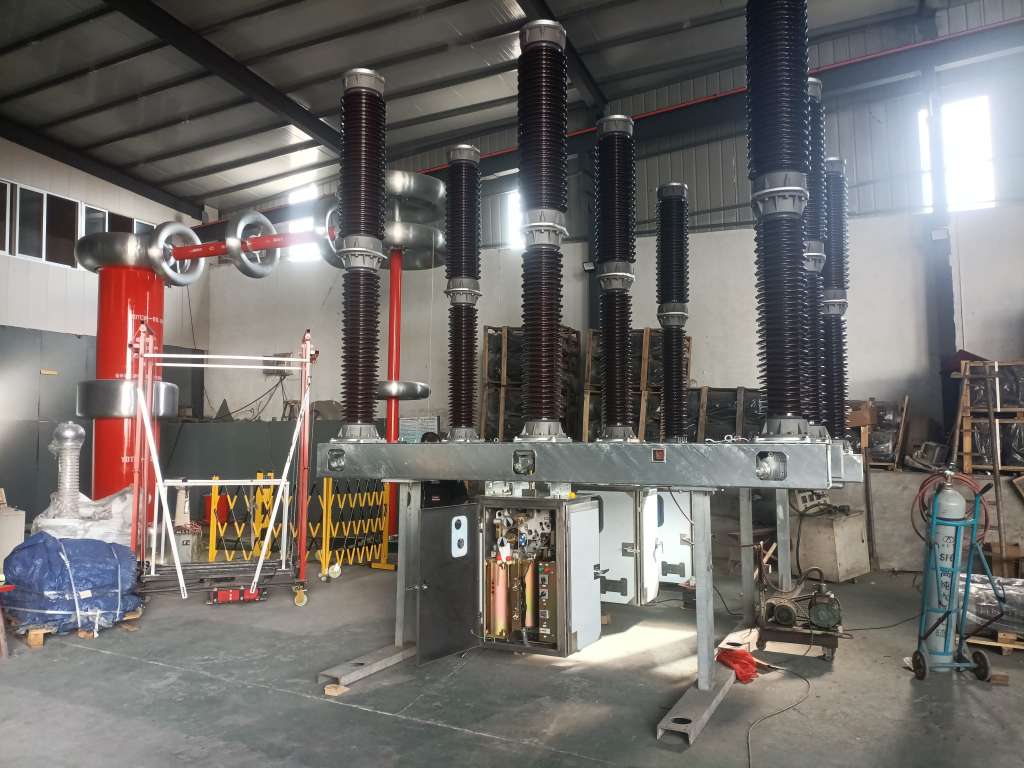

4. Istraktura ng suporta sa pagkakabukod

Uri ng haligi ng Porcelain: Pamantayang disenyo, malakas na kakayahan ng anti-polusyon.

Composite Insulator Type: Ang silicone goma jacket ay binabawasan ang timbang at may mas mahusay na pagganap ng pagsabog-patunay.

四. Mga kalamangan ng SF6 circuit breakers

1. Super malakas na kapasidad ng pagsira: Maaaring maputol ang short-circuit kasalukuyang hanggang sa 80ka, na higit sa mga ordinaryong vacuum circuit breakers.

2. Super Long Mechanical Life: Mekanikal na buhay hanggang sa 10,000 operasyon, at maaaring matugunan ang 2,000 buong kapasidad na pagsira, pag-ikot ng walang pagpapanatili hanggang sa 20 taon.

3. Compact Design: Ang mataas na pagkakabukod ng SF6 ay gumagawa ng dami ng kagamitan na 40% na mas maliit kaysa sa mga air-insulated circuit breakers, na nagse-save ng puwang ng substation.

4. Super malakas na kakayahang umangkop: Ang ganap na selyadong istraktura, ay maaaring gumana nang matatag sa -30 ° C hanggang +40 ° C, mataas na kahalumigmigan o maalikabok na kapaligiran. Maintenance-free cycle hanggang sa 20 taon.

五. Hinaharap na teknolohikal na pagbabago ng SF6 circuit breakers

1. SF6 Alternatibo

Halo -halong gas: SF6/N₂ o SF6/CF4 halo -halong gas, binabawasan ang pagkonsumo ng SF6 at GWP ng 30%~ 50%.

2. SF6-Free Alternatives:

Dry Air Circuit Breaker: Komersyal sa medium boltahe na patlang (≤40.5kv), GWP = 0.

Vacuum circuit breaker + environment friendly gas: sa ilalim ng pag-unlad sa mataas na patlang ng boltahe (tulad ng C5-FK gas).

3. Teknolohiya ng pagbawi at pagbabagong -buhay

SF6 Recovery Device: Ang gas na may kadalisayan ng ≥99.9% ay maaaring mai -recycle upang mabawasan ang mga gastos sa operasyon at pagpapanatili.

Paggamot ng Decomposition: Ang mataas na temperatura na arko o teknolohiya ng plasma ay nabubulok ang SF6 sa hindi nakakapinsalang asupre at fluoride.

4. Matalinong pag -upgrade

Sistema ng Pagmamanman ng Kondisyon: Ang mga built-in na sensor ay sinusubaybayan ang density ng gas, pagsusuot ng contact, mekanikal na panginginig ng boses, at mahuhulaan na pagpapanatili.

六. Mga senaryo ng aplikasyon ng SF6 circuit breakers

High-boltahe na paghahatid ng network: Ginamit sa 500kV at sa itaas na mga pagpapalit upang maprotektahan ang mga transformer at mga linya ng paghahatid.

Urban power grid: isinama sa GIS (gas insulated switchgear), na angkop para sa mga substation ng lunsod na may limitadong espasyo.

Bagong istasyon ng lakas ng enerhiya: istasyon ng booster para sa mga halaman ng kuryente at mga istasyon ng kuryente ng photovoltaic, na may madalas na madalas na mga operasyon sa pagsisimula.

Sistema ng Pang -industriya na Pang -industriya: Papasok na Proteksyon ng Linya para sa Mataas na Kasalukuyang Naglo -load tulad ng mga halaman na bakal at mga halaman ng kemikal.

Konklusyon

Ang SF6 circuit breakers ay ang mga pangunahing aparato ng proteksyon ng kasalukuyang mga sistema ng kuryente na may mataas na boltahe dahil sa kanilang mahusay na kapasidad ng pagsira. Sa hinaharap, ang industriya ay nagpapabilis ng paglipat nito sa mga teknolohiyang palakaibigan sa kapaligiran. Sa pagbuo ng teknolohiya, ang mas ligtas at mas malinis na mga gas ay lilitaw.Lugao Power Co, Ltd.ay pagsamahin ang pagganap sa proteksyon sa kapaligiran at aktibong yakapin ang pagbabago upang matugunan ang mga hamon at pagkakataon ng pagbabago ng enerhiya. Piliin ang Lugao upang makakuha ng na -customize na SF6 circuit breaker solution upang magbigay ng mahusay, maaasahan at napapanatiling proteksyon para sa iyong sistema ng kuryente!
