Ano ang vacuum circuit breaker?

Ang Lugao Vacuum Circuit Breaker (VCB) ay isang mahalagang bahagi ng mga de-koryenteng kagamitan sa mga sistema ng kuryente na may mataas na boltahe. Ang layunin ay upang putulin ang kasalukuyang sa kaganapan ng isang madepektong paggawa, sa gayon ay pinoprotektahan ang circuit. Ang Lugao vacuum circuit breaker ay malawakang ginagamit sa iba't ibang mga pang-industriya at komersyal na aplikasyon, lalo na sa mga application na medium at high-boltahe kung saan ang maaasahan at mahusay na proteksyon ay mahalaga. Sa pamamagitan ng artikulong ito, hahantong ka ni Lugao upang galugarin ang prinsipyo ng nagtatrabaho, mga pangunahing sangkap, pakinabang, aplikasyon, at pagpapanatili ng aming mga breaker ng Lugao Vacuum Circuit, na nag -aalok ng mga pananaw kung bakit sila naging isang tanyag na pagpipilian sa mga de -koryenteng sistema ng kuryente ngayon.

Ang prinsipyo ng pagtatrabaho ng vacuum circuit breaker

Ang pangunahing pag -andar ng Lugao vacuum circuit breaker ay upang matakpan ang mga fault currents at protektahan ang mga de -koryenteng circuit mula sa potensyal na pinsala. Kapag naganap ang isang madepektong paggawa, ang vacuum circuit breaker ay mabilis na mapuputol ang kasalukuyang upang maiwasan ang sobrang pag -init, apoy, o iba pang mga mapanganib na kahihinatnan. Hindi tulad ng iba pang mga uri ng mga circuit breaker, ang Lugao vacuum circuit breakers ay nagpapatay ng mga arko sa isang silid ng vacuum. Kapag hiwalay ang mga contact sa loob ng circuit breaker, ang isang arko ay bubuo sa pagitan nila. Sa Lugao vacuum circuit breaker, ang vacuum ay maaaring maiwasan ang ionization at mabilis na ibalik ang pagkakabukod sa pagitan ng mga contact, kaya ang arko ay maaaring agad na mapapatay.

Bakit gumamit ng isang vacuum?

Ang vacuum chamber ng Lugao vacuum circuit breaker ay ang susi sa pagganap nito. Halos walang mga particle sa vacuum, at ang kakulangan ng ionization ay nagpapahirap para sa arko na tumagal. Samakatuwid, ang bilis ng pag -aalis ng arko ay mas mabilis kaysa sa hangin o gas. Ang mahusay na kasalukuyang pagkagambala ay isa sa mga pangunahing dahilan kung bakit ang mga vacuum circuit breaker ay malawakang ginagamit sa mga sistema ng kuryente na may mataas na boltahe.

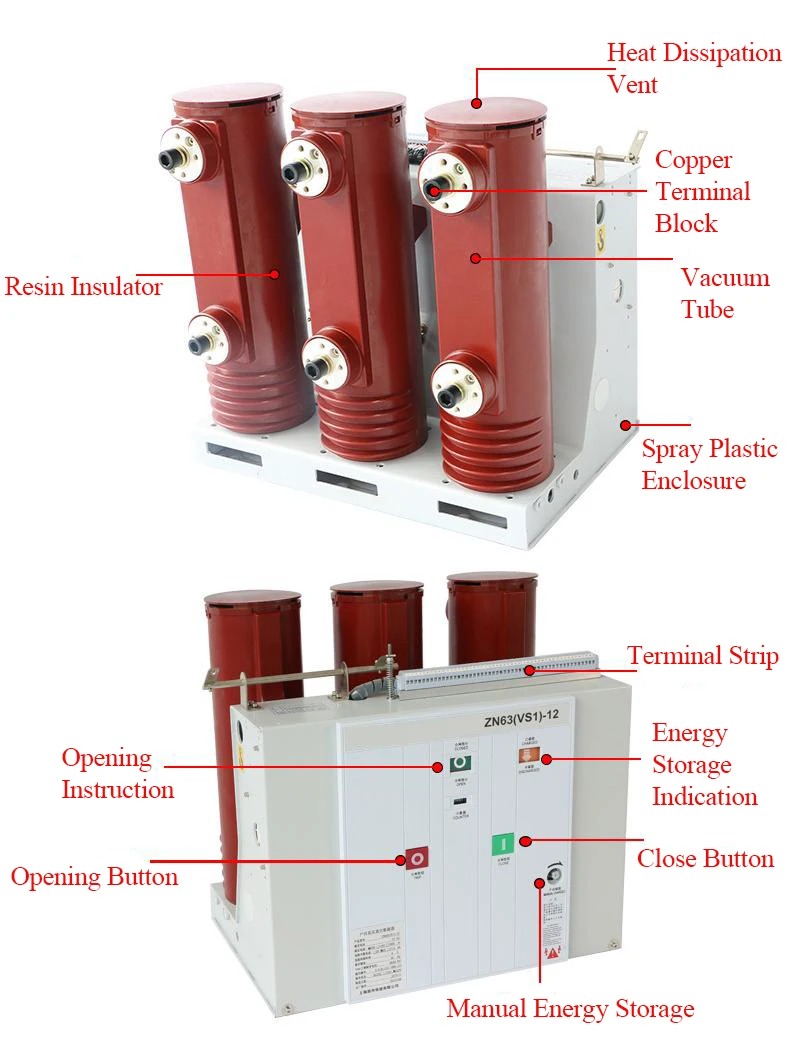

Mga pangunahing sangkap ng isang vacuum circuit breaker

1.Vacuum interrupter: Ang vacuum arc extinguishing kamara ay ang core ng isang vacuum circuit breaker. Binubuo ito ng dalawang contact na nakapaloob sa isang vacuum. Kapag hiwalay ang dalawang contact na ito, ang vacuum arc extinguishing kamara ay agad na mapatay ang arko sa isang vacuum na kapaligiran.

2. Mekanismo ng Operating:Ang mekanismo ng operating ay may pananagutan sa pagbubukas at pagsasara ng mga contact sa vacuum arc extinguishing kamara. Maaari itong manu -mano o elektrikal na pinatatakbo upang tumpak na kontrolin ang pagpapatakbo ng vacuum circuit breaker.

3. Materyal ng pagkakabukod:Dahil sa ang katunayan na ang mga vacuum circuit breaker ay karaniwang ginagamit para sa daluyan hanggang sa mataas na mga aplikasyon ng boltahe, ang pagkakabukod sa pagitan ng mga sangkap ay mahalaga. Upang matiyak ang ligtas na operasyon sa ilalim ng mataas na boltahe, gumagamit kami ng mga de-kalidad na materyales na pagkakabukod.

4. Pabahay: Ang mga vacuum circuit breaker ay karaniwang naka -install sa mga matibay na enclosure upang maprotektahan ang mga ito mula sa mga kadahilanan sa kapaligiran tulad ng kahalumigmigan at alikabok, na maaaring makaapekto sa kanilang pagganap.

Mga kalamangan ng mga vacuum circuit breaker

Kung ikukumpara sa iba pang mga uri ng circuit breaker, ang mga vacuum circuit breaker ay may maraming mga pakinabang, na ginagawa itong isang tanyag na pagpipilian sa mga de -koryenteng sistema ng kuryente:

1. Mataas na Dielectric Lakas: Ang silid ng vacuum ng isang vacuum circuit breaker ay may mahusay na lakas ng dielectric, kaya maaari itong idiskonekta ang mga high-boltahe na circuit nang walang panganib ng pagkasira.

2. Minimal na pagpapanatili:Ang mga vacuum circuit breaker ay may mas kaunting mga gumagalaw na bahagi at nangangailangan ng kaunting pagpapanatili sa panahon ng operasyon. Ito ay partikular na kapaki-pakinabang sa remote na pag-install o mga substation na may mataas na boltahe, kung saan mahirap ang regular na pagpapanatili.

3. Mabilis na operasyon: Ang mga vacuum circuit breaker ay mabilis na nagpapatakbo, na ginagawang epektibo ang mga ito sa pagprotekta ng kagamitan mula sa mga epekto ng mga pagkakamali. Ang mabilis na operasyon na ito ay nagpapaliit ng pinsala at downtime sa pinakamalaking sukat na posible, pagpapabuti ng pagiging maaasahan ng elektrikal na sistema.

4. Friendly sa kapaligiran: Hindi tulad ng mga insulated circuit breakers, ang mga vacuum circuit breaker ay hindi nangangailangan ng mga nakakapinsalang gas tulad ng asupre hexafluoride (SF6) sa panahon ng operasyon, na ginagawa silang isang friendly na circuit breaker.

5. Mahabang buhay ng serbisyo: Ang tibay at kahusayan ng mga vacuum circuit breaker ay tumutulong upang mapalawak ang kanilang buhay sa serbisyo. Dahil sa ang katunayan na ang antas ng vacuum ay hindi bumababa sa paglipas ng panahon, ang mga circuit breaker na ito ay maaaring mapanatili ang kanilang pagiging epektibo sa loob ng maraming taon, sa gayon binabawasan ang pangangailangan para sa madalas na kapalit.

Mga aplikasyon ng vacuum circuit breaker

Ang mga vacuum circuit breaker ay maaaring magamit sa iba't ibang mga okasyon, pangunahin para sa daluyan at mataas na mga aplikasyon ng boltahe. Ang ilang mga karaniwang aplikasyon ay kinabibilangan ng:

1. Power Generation: Sa mga halaman ng kuryente, ang mga vacuum circuit breaker ay mahalaga para sa pagprotekta sa mga generator, transformer, at iba pang kritikal na kagamitan. Tinitiyak ng mga breaker ng vacuum circuit na ang anumang mga pagkakamali ay maaaring mabilis na makagambala upang maiwasan ang malaking pinsala at magastos na downtime.

2. Mga Substation: Ang mga vacuum circuit breaker ay malawakang ginagamit sa mga pagpapalit para sa pamamahala ng mga medium at mataas na boltahe na sistema. Ang mga vacuum circuit breaker ay maaaring mabilis at epektibong putulin ang mga fault currents, na ginagawang angkop para sa mga kapaligiran na ito.

3. Mga Setting ng Pang -industriya: Ang mga pasilidad sa paggawa at mabibigat na industriya ay umaasa sa mga vacuum circuit breaker upang maprotektahan ang mga kagamitan mula sa mga epekto ng mga pagkakamali. Ang mga vacuum circuit breaker ay matibay at nangangailangan ng mababang pagpapanatili, na ginagawang lubos na angkop para sa mga aplikasyon na humihiling ng mataas na pagiging maaasahan.

4. Mga Komersyal na Gusali: Ang mga malalaking komersyal na gusali at mga kumplikadong opisina ay karaniwang gumagamit ng mga vacuum circuit breaker upang matiyak ang kaligtasan at pagiging maaasahan ng kanilang mga de -koryenteng sistema. Ang mga vacuum circuit breaker ay idinisenyo upang maging compact, mahusay, at madaling isama sa umiiral na imprastraktura ng elektrikal.

5. Mga Sistema ng Riles: Sa industriya ng riles, ang mga vacuum circuit breaker ay ginagamit upang maprotektahan ang mga sistema ng supply ng kuryente na nagpapatakbo ng mga tren. Ang kanilang matatag na disenyo at pagiging maaasahan ay ginagawang angkop sa kanila para sa kritikal na imprastraktura na ito.

Pagpapanatili ng mga vacuum circuit breaker

Ang isang makabuluhang tampok ng vacuum circuit breakers ay ang kanilang sobrang mababang mga kinakailangan sa pagpapanatili. Gayunpaman, ang mga regular na inspeksyon at pagpapanatili ay maaaring matiyak ang pinakamainam na pagganap at buhay ng serbisyo. Ang pangunahing mga pamamaraan ng pagpapanatili para sa mga vacuum circuit breaker ay kasama ang:

1. Pag -iinspeksyon ng mga contact: Bagaman minimal ang pagsusuot ng vacuum circuit breakers, kinakailangan pa rin upang suriin para sa anumang mga palatandaan ng kaagnasan sa mga contact. Ang napapanahong kapalit ng mga pagod na mga contact ay nakakatulong na mapanatili ang kahusayan ng mga circuit breaker.

2. Suriin ang Vacuum Integrity: Ang vacuum sa silid na nagpapalabas ng arc ay dapat mapanatili nang buo upang matiyak ang maaasahang pag -aalis ng arko. Inirerekomenda na regular na subukan ang integridad ng vacuum upang mapatunayan na walang mga pagtagas o pagkasira.

3. Pagsubok sa Mekanikal na Operasyon: Ang regular na pagsubok ng mekanismo ng operating ay kinakailangan upang matiyak ang maayos na pagbubukas at pagsasara ng vacuum circuit breaker. Ang mga mekanikal na sangkap ay dapat na regular na lubricated upang maiwasan ang pagsusuot at luha.

4. Pagsubok sa Elektriko: Ang regular na pagsubok sa koryente, tulad ng paglaban sa pagkakabukod at pagsubok sa paglaban sa contact, ay makakatulong na makilala ang anumang mga potensyal na isyu sa mga vacuum circuit breaker.

Paghahambing sa iba pang mga uri ng circuit breaker

Upang maunawaan ang natatanging halaga ng vacuum circuit breaker, kapaki-pakinabang na ihambing ito sa iba pang mga uri ng mga circuit breaker, tulad ng mga air circuit breaker at gas-insulated circuit breaker.

- Air Circuit Breaker (ACB):

Ang mga air circuit breaker ay umaasa sa hangin sa atmospera upang mapatay ang arko, na ginagawang hindi gaanong epektibo para sa mga application na may mataas na boltahe kumpara sa mga vacuum circuit breaker. Ang mga vacuum circuit breaker ay may mas mataas na lakas ng dielectric, na nagpapahintulot sa kanila na hawakan ang mas mataas na boltahe nang mas epektibo.

- Gas-insulated circuit breaker (GCB):

Ang mga gas-insulated circuit breaker ay madalas na gumagamit ng SF6 gas upang mapatay ang arko. Bagaman epektibo, ang SF6 ay isang makapangyarihang gas ng greenhouse, at ang mga breaker ng gas-insulated ay nangangailangan ng mahigpit na mga pamamaraan sa paghawak. Ang mga vacuum circuit breaker, sa kaibahan, ay gumagamit ng isang malinis at napapanatiling diskarte na walang epekto sa kapaligiran.

Hinaharap na mga uso at pagpapaunlad sa mga vacuum circuit breaker

Sa patuloy na pagsulong sa teknolohiya, ang mga vacuum circuit breaker ay inaasahan na maging mas mahusay at malawak na ginagamit. Ang ilang mga uso at pag -unlad sa hinaharap ay kasama ang:

1. Pagsasama sa Smart Grids: Sa pag -populasyon ng mga matalinong grids, ang disenyo ng mga vacuum circuit breaker ay lalong nilagyan ng advanced na mga kakayahan sa pagsubaybay at kontrol. Pinapayagan nito ang pagkolekta ng data ng real-time at remote control, sa gayon pagpapabuti ng pagiging maaasahan at kahusayan ng sistema ng kuryente.

2. Pinahusay na Mga Materyales: Ang pananaliksik sa agham ng mga materyales ay nagtataguyod ng mga materyales ng vacuum circuit breakers upang maging mas matibay at mahusay. Ang mga materyales na ito ay idinisenyo upang higit na mapalawak ang kanilang buhay ng serbisyo at mabawasan ang mga kinakailangan sa pagpapanatili.

3. Compact Designs: Ang istraktura ng mga vacuum circuit breaker ay nagiging mas compact, na ginagawang angkop para sa mga aplikasyon na may limitadong puwang, tulad ng mga substation ng lunsod at komersyal na mga gusali.

4. Pinahusay na Deteksyon ng Fault: Ang hinaharap na vacuum circuit breakers ay maaaring magpatibay ng advanced na teknolohiya ng pagtuklas ng kasalanan upang magbigay ng mas mabilis at mas tumpak na mga tugon sa mga pagkakamali. Ito ay higit na mabawasan ang panganib ng pinsala at pagbutihin ang pangkalahatang pagiging maaasahan ng sistema ng kuryente.

Konklusyon

Ang vacuum circuit breaker ay isang napakahalagang sangkap sa mga modernong sistema ng elektrikal, na nagbibigay ng maaasahan at mahusay na proteksyon sa mga application na medium- at high-boltahe. Sa pamamagitan ng isang natatanging mekanismo na batay sa vacuum, mabilis itong pinapatay ang mga arko at nagambala sa mga pagkakamali ng kasalanan, na nag-aalok ng higit na mahusay na dielectric na lakas at pagpapanatili ng kapaligiran kumpara sa iba pang mga uri ng mga circuit breaker. Ang kaunting mga kinakailangan sa pagpapanatili, mahabang buhay, at pagiging angkop para sa isang malawak na hanay ng mga aplikasyon ay ginagawang isang tanyag na pagpipilian ng vacuum circuit breaker ang isang tanyag na pagpipilian para sa henerasyon ng kuryente, mga setting ng industriya, at mga komersyal na gusali. Habang patuloy na sumusulong ang teknolohiya, ang hinaharap ng mga vacuum circuit breakers ay nangangako para sa mas malaking kahusayan, pagsasama ng matalinong grid, at mga compact na disenyo.
